10. Einstellungen

Je nach gewählter Hydraulikvariante 1-15 können unterschiedliche Einstellungen
vorgenommen werden. In der Tabelle 10.14 wird das näher erläutert.
Achtung
Zusätzlich werden in der Tabelle die zugehörigen Bezugsfühler und
Schaltausgänge angegeben. Auf den folgenden Seiten werden die Einstellungen
allgemeingültig beschrieben.
10.1 Tmin S1
Wird dieser Wert an Fühler 1 überschritten und sind auch die anderen Bedingungen erfüllt,
schaltet der Regler die zugehörige Pumpe bzw. das Ventil ein. Wenn die Temperatur an Fühler 1
um 5°C unter diesen Wert fällt, wird die Pumpe bzw. das Ventil wieder ausgeschaltet.
Einstellbereich : 0°C bis 99°C / Voreinstellung : 20°C
10.2 Tmin S2
Wird dieser Wert an Fühler 2 überschritten und sind auch die anderen Bedingungen erfüllt,
schaltet der Regler die zugehörige Pumpe bzw. das Ventil ein. Wenn die Temperatur an Fühler 2
um 5°C unter diesen Wert fällt, wird die Pumpe bzw. das Ventil wieder ausgeschaltet.
Einstellbereich : 0°C bis 99°C / Voreinstellung : 40°C
10.3 Tmin S3
Wird dieser Wert an Fühler 3 überschritten und sind auch die anderen Bedingungen erfüllt,
schaltet der Regler die zugehörige Pumpe bzw. das Ventil ein. Wenn die Temperatur an Fühler 3
um 5°C unter diesen Wert fällt, wird die Pumpe bzw. das Ventil wieder ausgeschaltet.
Einstellbereich : 0°C bis 99°C / Voreinstellung : 20°C
07/2015

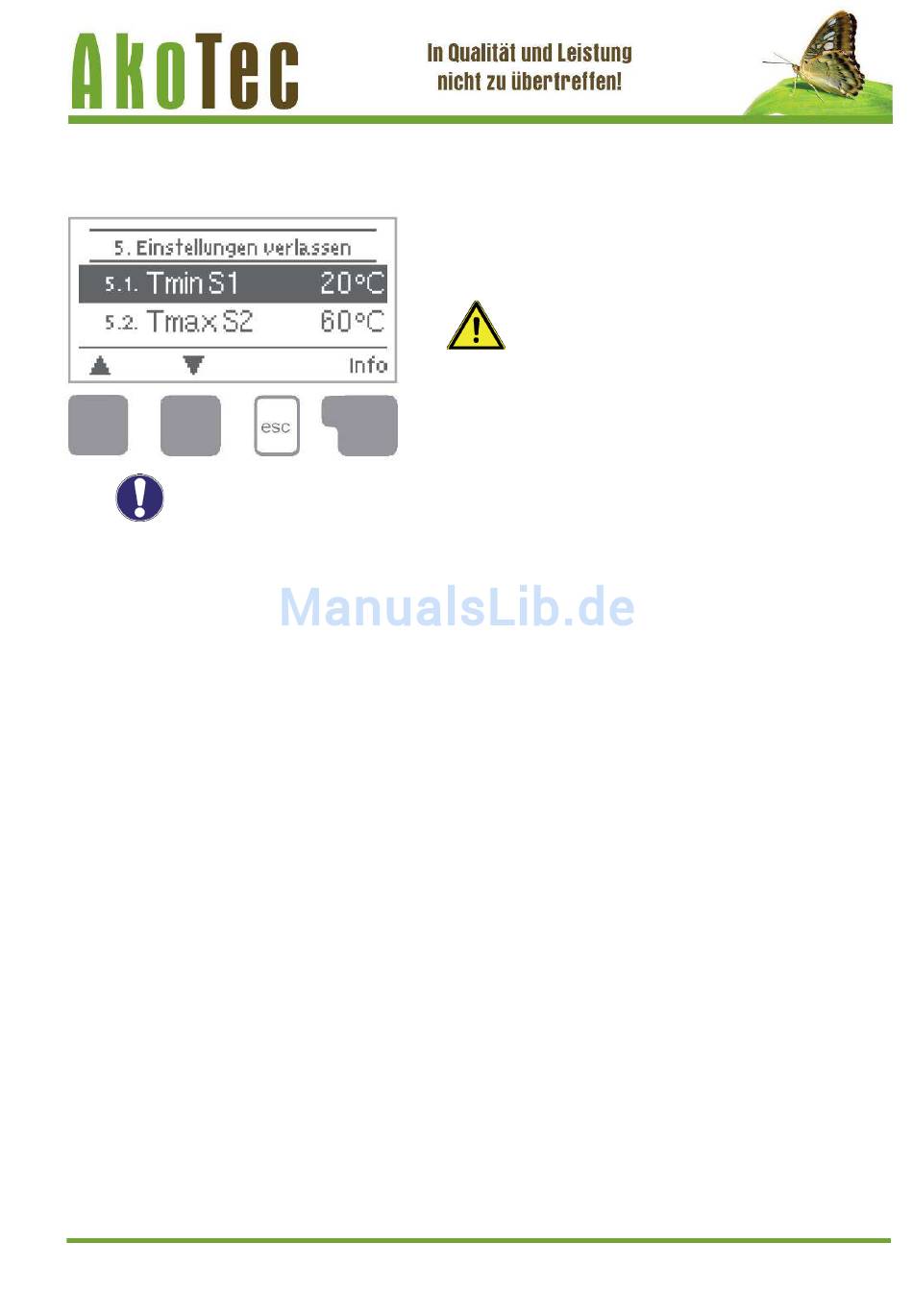

Im Menü "5. Einstellungen" werden die für
die Regelfunktion nötigen Grundeinstellungen
vorgenommen.
Achtung
Das Menü wird durch Drücken von "esc" oder auch bei
Anwahl von "Einstellungen verlassen" beendet
Menü 5.x=Freigabe-/Starttemperatur an Fühler 1
Menü 5.x=Freigabe-/Starttemperatur an Fühler 2
Menü 5.x=Freigabe-/Starttemperatur an Fühler 3
