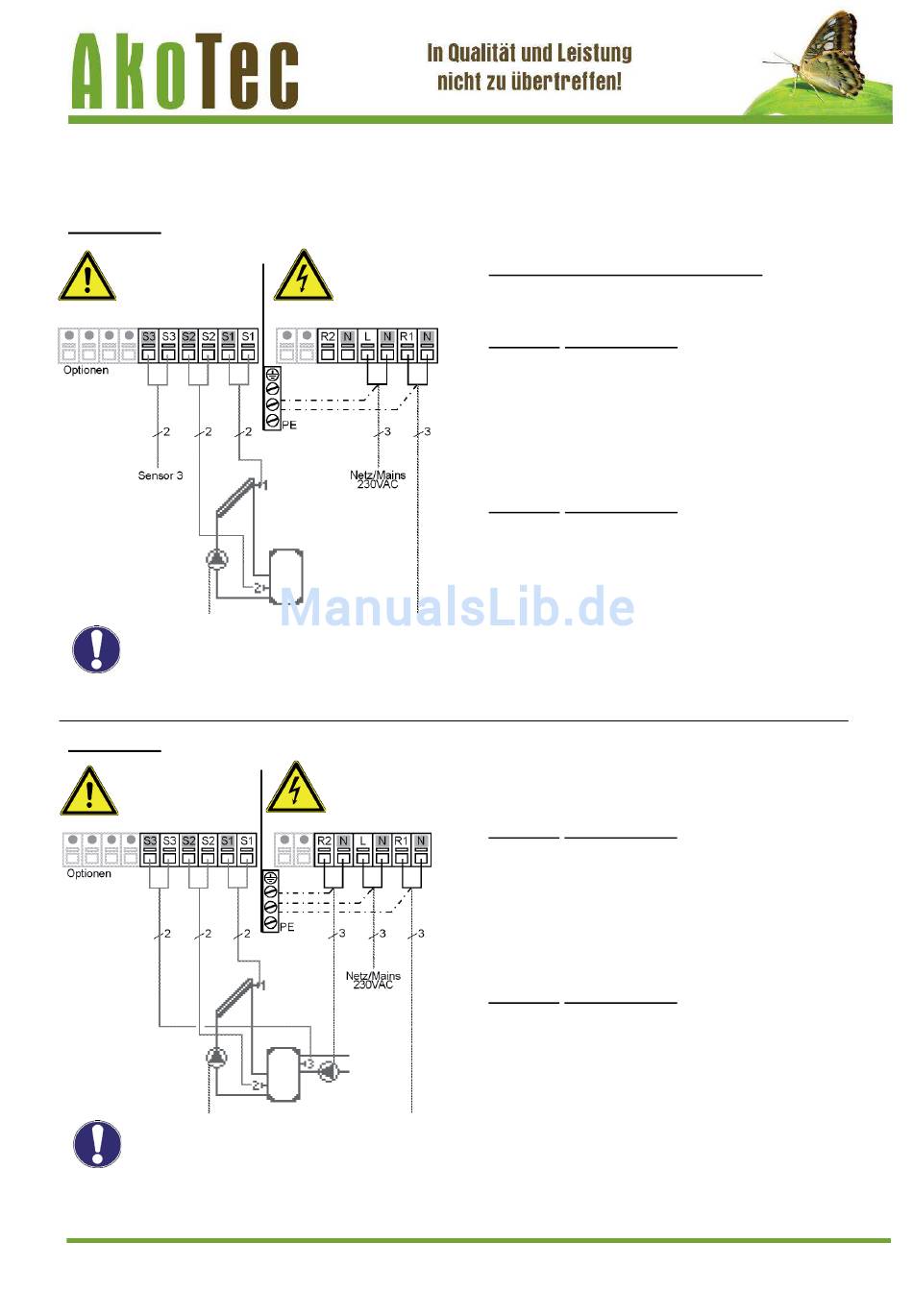

3.2 Elektrischer Anschluss
Abb. 3.2.2 „Solar mit Speicher"
Sensorseite
Achtung
max. 12V
Relais R1: Nur zur Drehzahlregelung
von Standardpumpen,
Achtung
Mindestlast 20 VA
Abb. 3.2.3 „Solar + Thermostat"
Sensorseite
max. 12V
Achtung
Relais R1: Nur zur Drehzahlregelung
von Standardpumpen,
Mindestlast 20 VA
Achtung
07/2015
(Fortsetzung)
Netzseite
230 VAC
Gefahr
Netzseite
230 VAC
Gefahr
Solarregler TDC 3
Klemmanschlussplan Programm 1
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 (optional)
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R1
Pumpe L (Drehzahl)
N
Pumpe N
R2
Pumpe L (ohne Drehz.)
N
Pumpe N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Klemmanschlussplan Programm 2
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher u.
S3 (2x) Fühler 3 Speicher o.
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R1
Pumpe L (Drehzahl)
N
Pumpe N
R2
Thermostatfunktion L
N
Thermostatfunktion N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Seite 10 von 42
