WICHTIGE HINWEISE
• Halten Sie die Datenverbindungen möglichst kurz.
• Teilen Sie die Datenleitung nicht weil dies nicht funktionieren wird. (Eine LED kann keine Daten an zwei
oder mehr LEDs senden).
• Die LEDs funktionieren normalerweise mit einem TTL-Pegel (5 V) Datensignal aber funktionieren auch mit
einem 3.3 V Mikrokontroller-Ausgang. 5 V ist aber besser....
• Installieren Sie einen Widerstand (470 Ohm) zwischen dem Pin vom Datenausgang des Controllers und
dem Eingang des ersten Panels. (Sie brauchen das nicht immer zu tun, aber dies hilft bei Störungen auf
den Datenleitungen).
Stromversorgung
Es ist ein bisschen einfacher, die VM207 mit Strom zu versorgen. Es gibt 3 Kontakte: DV+, LV+ y GND (Data
Voltage +, LED Voltage + y Ground. Die WS2812-LEDs, die auf den Panels montiert werden, enthalten 6
Pins und haben separate Pins für die 5 V für den LED-Die und die 5 V für den CI-Die. Der Pad DV+ ist mit allen
IC-Die-Pins verbunden, die Pin LD+ mit allen LED-Die-Pins. In den meisten Fällen können Sie diese beiden ein-
fach miteinander verbinden und wird alles funktionieren. Besteht Ihr Projekt aus mehreren LED-Panels und/oder
brauchen Sie eine große Lichtintensität, dann raten wir, die Stromversorgung der LED-Panels und die Ansteu-
erung getrennt durchzuführen. Die Masse beider Stromversorgungen muss gemeinschaftlich sein.

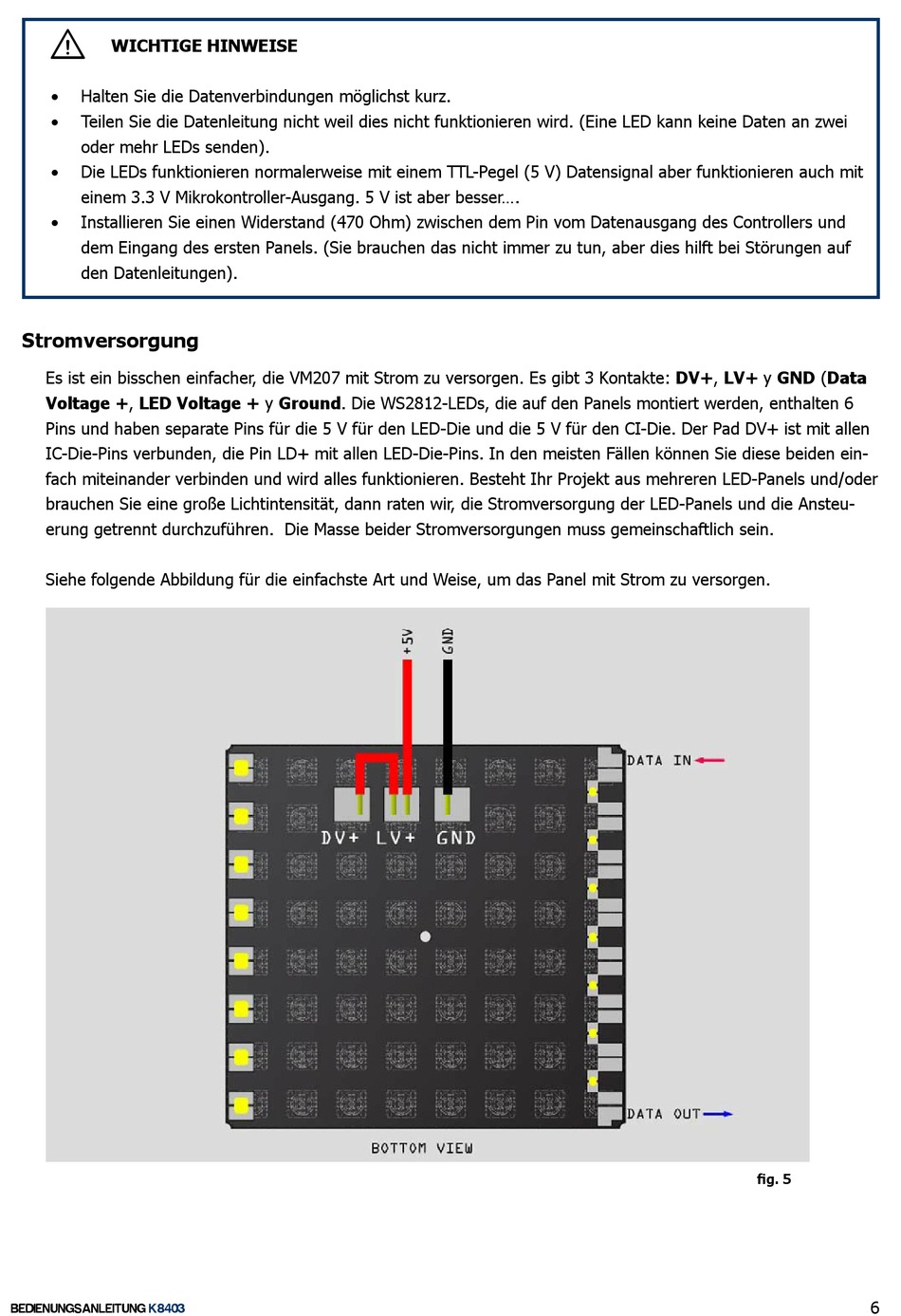

Siehe folgende Abbildung für die einfachste Art und Weise, um das Panel mit Strom zu versorgen.
BEDIENUNGSANLEITUNG
K8403
fig. 5
6
