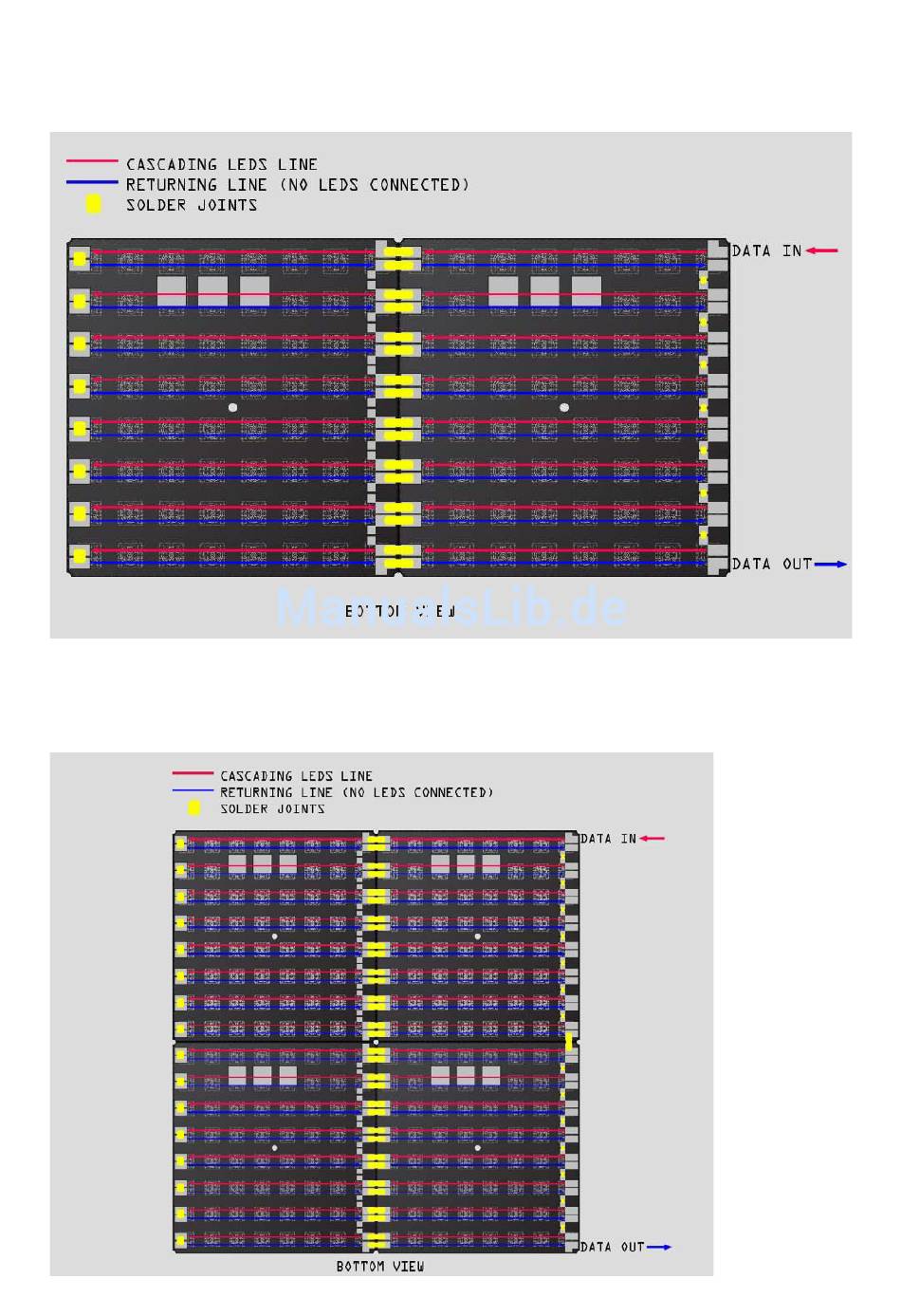

Folgende Abbildung zeigt an, wie Sie zwei (oder mehrere) Panels miteinander verbinden können, indem Sie die
Lötpads auf den Seiten mit ein bisschen Blankdraht verbinden.
Eine Reihe besteht nun aus 16 LEDs statt 8 LEDs.
fig. 3
Sie können die Panels auch vertikal verbinden, indem Sie den DATA OUT der vorigen Reihe von Panels an den
DATA IN einer neuen Reihe von Panels anschließen. Tun Sie dies vorsichtig weil größere Montagen fragil sein
können.
fig. 4
5
BEDIENUNGSANLEITUNG
K8403
