Die 64-LED RGB-Matrix vorbereiten
Bevor wir beschreiben wie Sie die Software schreiben müssen und wie Sie etwas in einem Panel (mehrere
Panels) anzeigen können, möchten wir erklären, wie Sie ein Panel (mehrere Panels) korrekt vorbereiten.
Datenleitungen
Bevor Sie das Gerät mit dem Netz verbinden, müssen Sie unbedingt wissen, wie die WS2812-LEDs mitein-
ander verbunden sind. Jede LED funktioniert wie ein Shieberegister und verschiebt Display-Daten vom Ein-
gang zum Ausgang und danach zur nächsten LED. Dies ist die Art und Weise auf der die Daten durch ein
Panel von einer LED auf eine andere verbreitet werden. Im VM207 sind die LEDs in Reihen verbunden und
jede Reihe hat eine Rücklaufzeile damit der Beginn der nächsten Reihe mit dem Ende der vorigen Reihe ver-
bunden werden kann. Dank dieser Funktion zickzacken die Reihen nicht und können, mehrere Panels mitein-
ander verbunden, werden.

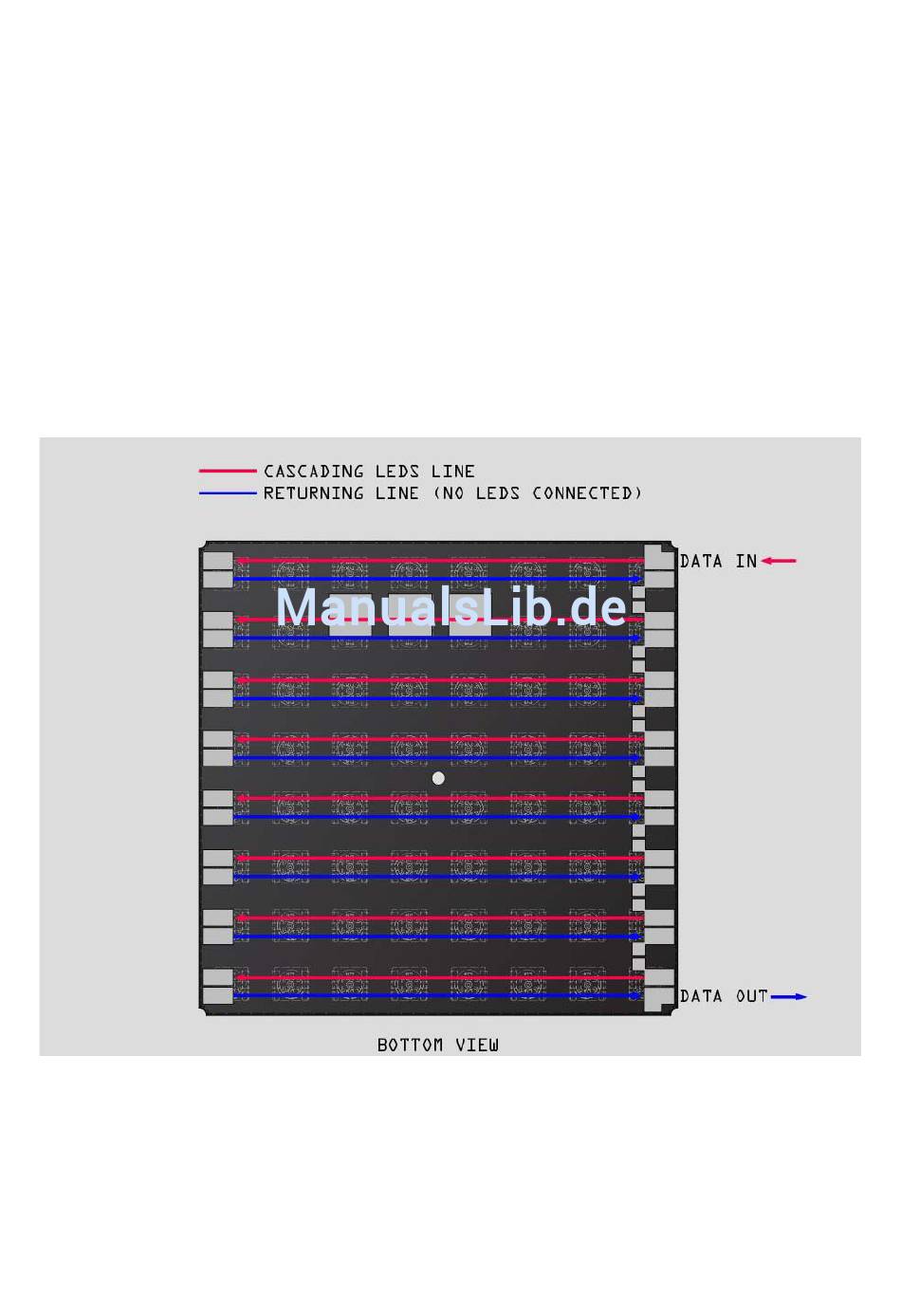

Studieren Sie folgende Abbildung sorgfältig, um zu begreifen, wie diese LEDs verdrahtet sind.
BEDIENUNGSANLEITUNG
K8403
fig. 1
3
