Mehrere Spectrals (Master/Slave-Steuerung)
1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5 m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2.
Verbinden Sie den Spectral mit einem 3-poligen XLR-Kabel.
Die Steckerkontakte:
3.

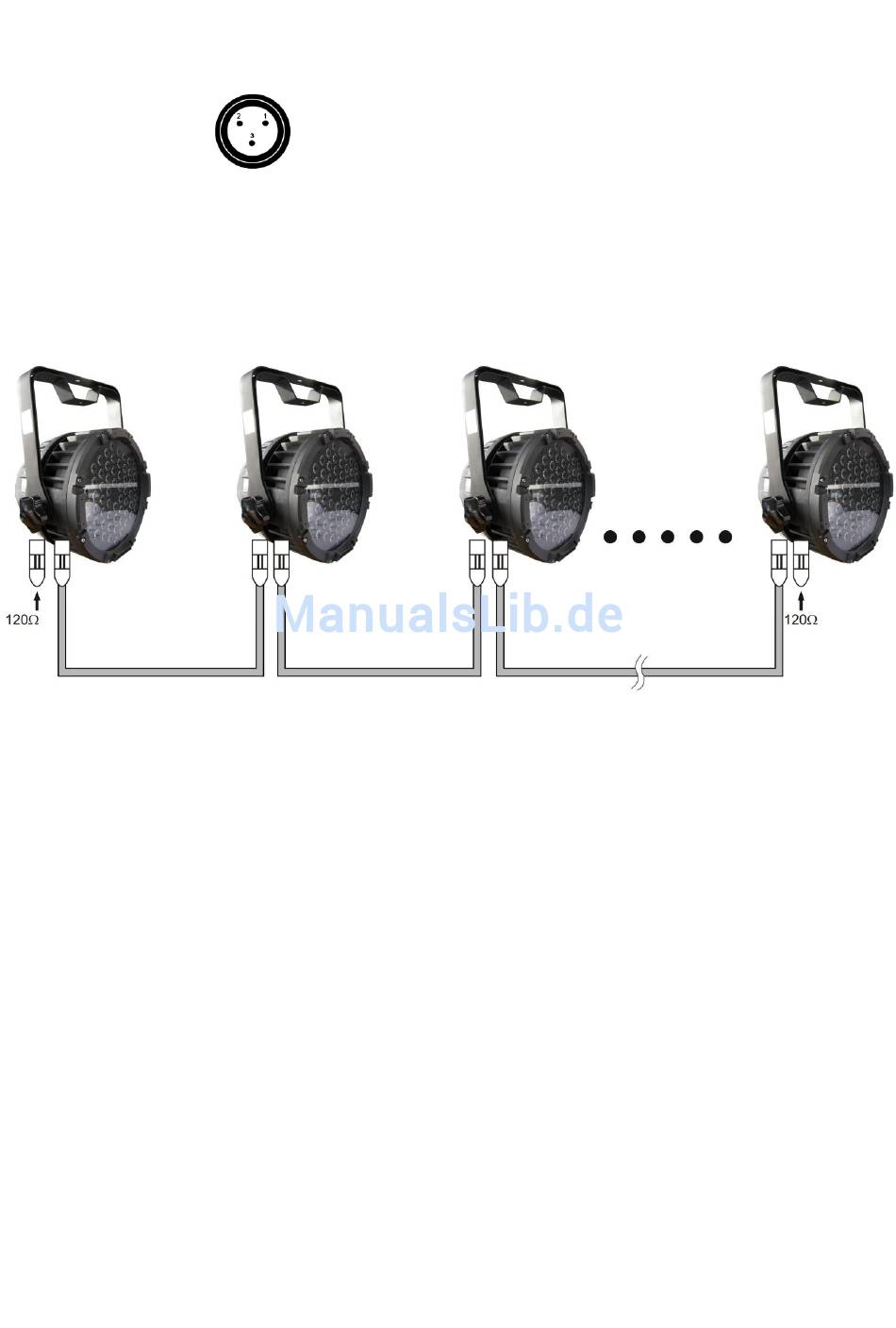

Verbinden Sie die Geräte so wie in (Abb. 3) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 16+17 beschrieben (statische
Farben/voreingestellte Programme) zur Verfügung.
Operationsmodus am Mastergerät einstellen können und dass dann alle Slave-Geräte genauso
reagieren wie dieses Gerät.
Mehrere Spectrals (DMX-Steuerung)
1.
Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an
2.
Verbinden Sie die Spectrals mit einem 3-poligen XLR-Kabel.
3.
Verbinden Sie die Geräte so wie in (Abb. 4) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
4. Die Geräte an das Stromnetz anschließen: Schließen Sie das Versorgungskabel an eine geeignete
Steckdose an. Wiederholen Sie diesen Vorgang für alle Geräte und den Controller.
System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind.
1.
Erdung
2.
Signal -
3.
Signal +
Mehrere Spectrals (Master/Slave-Steuerung)
Das bedeutet, dass Sie den gewünschten
10
Mit
Abb. 3
.
Schließen Sie das
