Steuerungsmodi
Es gibt 4 Modi:
Ein Spectral (voreingestellte Programme)
1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5 m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2. Der Spectral funktioniert selbständig, wenn er an kein DMX-Kabel angeschlossen ist.
Siehe Seite 13 für mehr Informationen über die voreingestellten Programme.
Ein Spectral
(Manuelle
1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5 m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2. Der Spectral funktioniert selbständig, wenn er an kein DMX-Kabel angeschlossen ist.
Siehe Seite 12 für mehr Informationen über die manuelle Steuerung.
Mehrere Spectrals (Master/Slave-Steuerung)
1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5 m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2.
Verbinden Sie den Spectral 300 Q4 mit einem 3-poligen XLR-Kabel.
Die Steckerkontakte:
3.

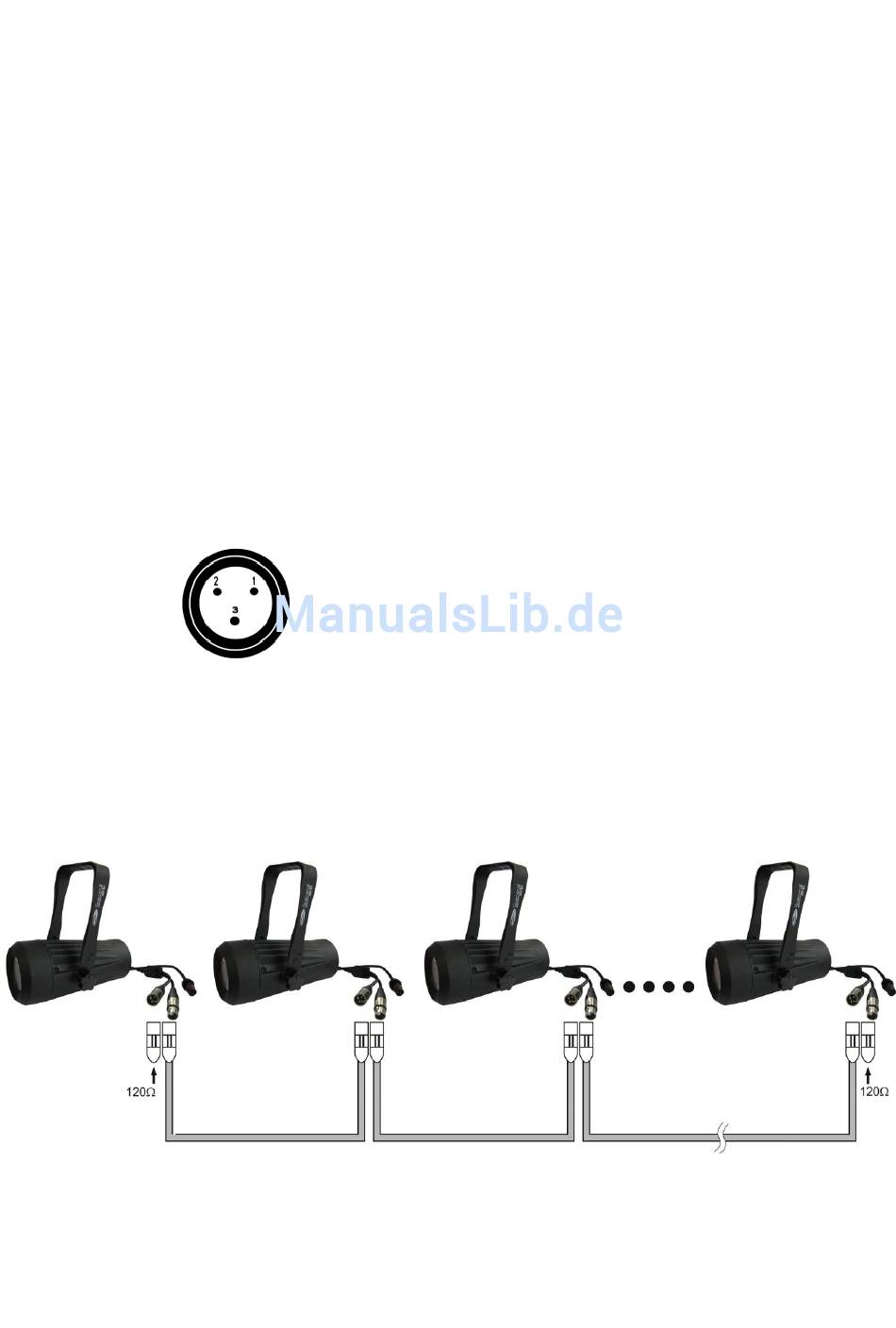

Verbinden Sie die Geräte so wie in (Abb. 3) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
Mit dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 12 beschrieben
(voreingestellte Programme oder manuelle Steuerung).
Operationsmodus am Mastergerät einstellen können und dass dann alle Slave-Geräte genauso
reagieren wie dieses Gerät.
• Voreingestellte Programme auswählen
• Manuelle Farbsteuerung
• Master/Slave
• DMX-512
Steuerung)
1.
Erdung
2.
Signal -
3.
Signal +
Mehrere Spectrals (Master/Slave-Steuerung)
Das bedeutet, dass Sie den gewünschten
8
Abb. 3
