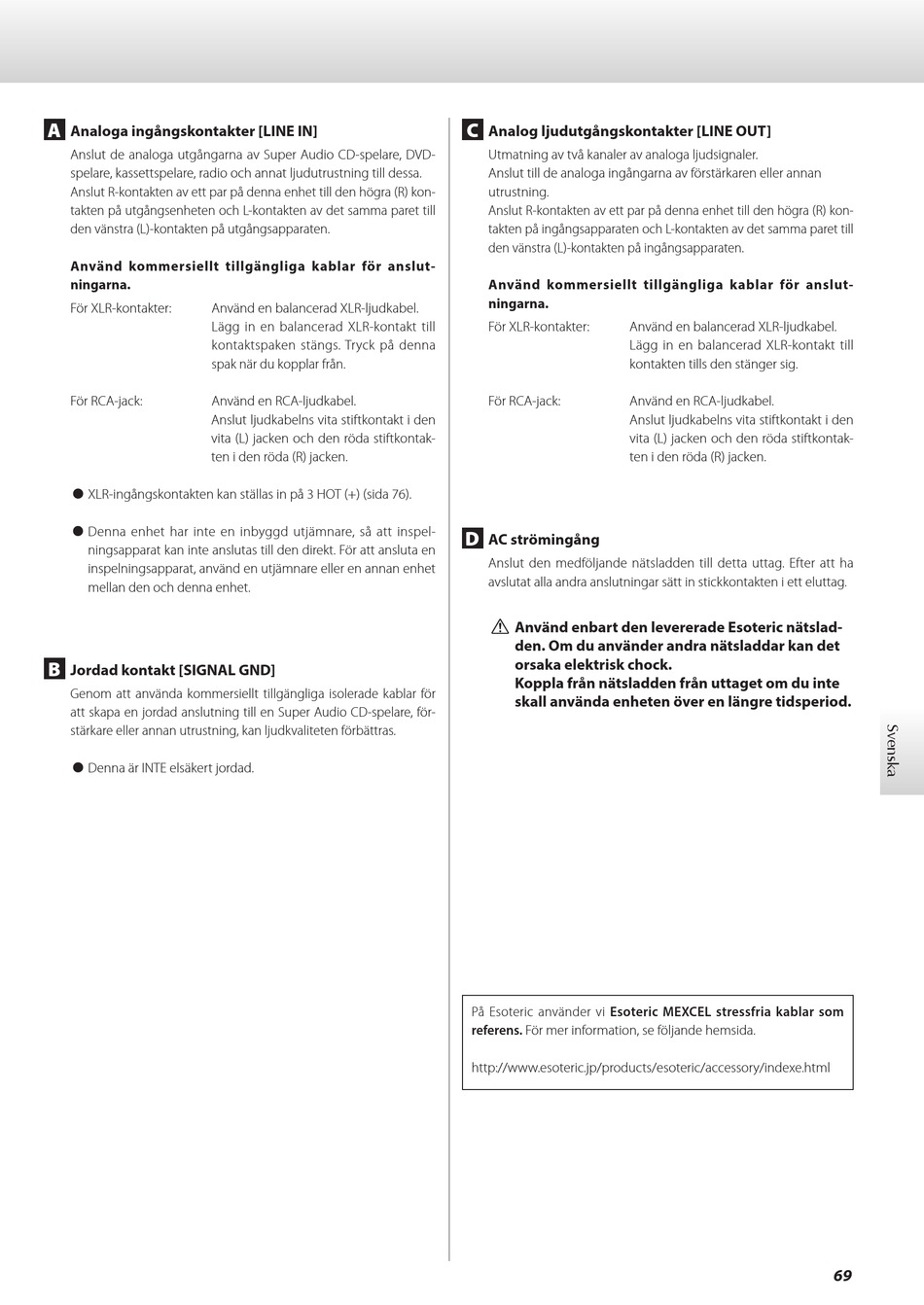

Esoteric C-02 Bedienungsanleitung Seite 69

A
Analoga ingångskontakter [LINE IN]
Anslut de analoga utgångarna av Super Audio CD-spelare, DVD-
spelare, kassettspelare, radio och annat ljudutrustning till dessa.
Anslut R-kontakten av ett par på denna enhet till den högra (R) kon-
takten på utgångsenheten och L-kontakten av det samma paret till
den vänstra (L)-kontakten på utgångsapparaten.
Använd kommersiellt tillgängliga kablar för anslut-
ningarna.
För XLR-kontakter: Använd en balancerad XLR-ljudkabel.
Lägg in en balancerad XLR-kontakt till
kontaktspaken stängs. Tryck på denna
spak när du kopplar från.
För RCA-jack: Använd en RCA-ljudkabel.
Anslut ljudkabelns vita stiftkontakt i den
vita (L) jacken och den röda stiftkontak-
ten i den röda (R) jacken.
0 XLR-ingångskontakten kan ställas in på 3 HOT (+) (sida 76).
0 Denna enhet har inte en inbyggd utjämnare, så att inspel-
ningsapparat kan inte anslutas till den direkt. För att ansluta en
inspelningsapparat, använd en utjämnare eller en annan enhet
mellan den och denna enhet.
B
Jordad kontakt [SIGNAL GND]
Genom att använda kommersiellt tillgängliga isolerade kablar för
att skapa en jordad anslutning till en Super Audio CD-spelare, för-
stärkare eller annan utrustning, kan ljudkvaliteten förbättras.
0 Denna är INTE elsäkert jordad.
C
Analog ljudutgångskontakter [LINE OUT]
Utmatning av två kanaler av analoga ljudsignaler.
Anslut till de analoga ingångarna av förstärkaren eller annan
utrustning.
Anslut R-kontakten av ett par på denna enhet till den högra (R) kon-
takten på ingångsapparaten och L-kontakten av det samma paret till
den vänstra (L)-kontakten på ingångsapparaten.
Använd kommersiellt tillgängliga kablar för anslut-
ningarna.
För XLR-kontakter: Använd en balancerad XLR-ljudkabel.
Lägg in en balancerad XLR-kontakt till
kontakten tills den stänger sig.
För RCA-jack: Använd en RCA-ljudkabel.
Anslut ljudkabelns vita stiftkontakt i den
vita (L) jacken och den röda stiftkontak-
ten i den röda (R) jacken.
D
AC strömingång
Anslut den medföljande nätsladden till detta uttag. Efter att ha
avslutat alla andra anslutningar sätt in stickkontakten i ett eluttag.
V Använd enbart den levererade Esoteric nätslad-
den. Om du använder andra nätsladdar kan det
orsaka elektrisk chock.
Koppla från nätsladden från uttaget om du inte
skall använda enheten över en längre tidsperiod.
På Esoteric använder vi Esoteric MEXCEL stressfria kablar som
referens. För mer information, se följande hemsida.
http://www.esoteric.jp/products/esoteric/accessory/indexe.html
69
