Collegamenti

V Precauzioni durante i collegamenti
0 Completare tutti gli altri collegamenti prima di collegare le spine di alimentazione alle prese di corrente.
0 Leggere i manuali di tutti i dispositivi che verranno collegati e seguire le relative istruzioni.
0 Non avvolgere i cavi di collegamento con i cavi di alimentazione. Ciò potrebbe causare rumore.

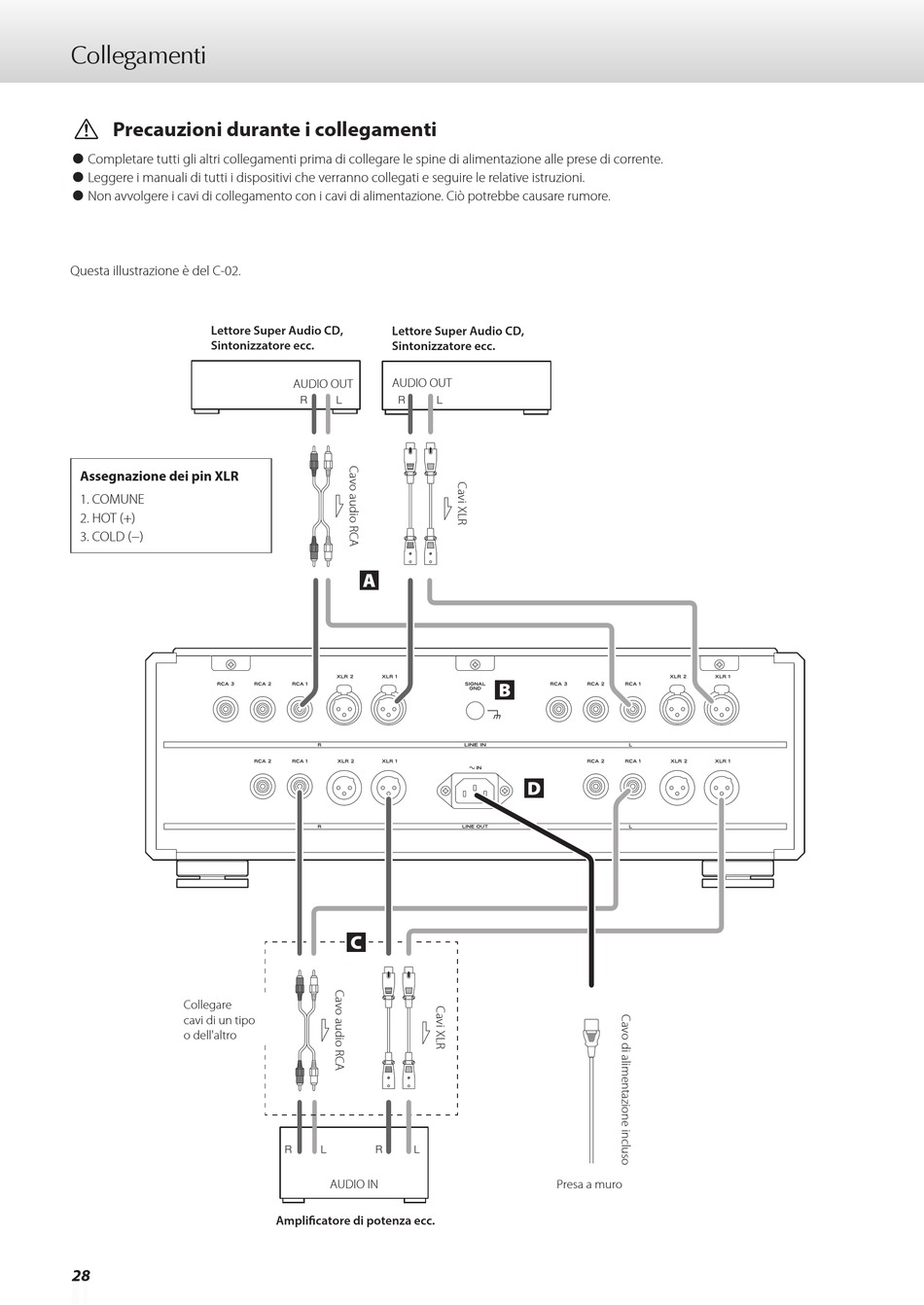

Questa illustrazione è del C-02.
Lettore Super Audio CD,
Sintonizzatore ecc.
Assegnazione dei pin XLR
1. COMUNE
2. HOT (+)
3. COLD (−)
Collegare
cavi di un tipo
o dell'altro
28
Lettore Super Audio CD,
Sintonizzatore ecc.
AUDIO OUT
AUDIO OUT
A
C
AUDIO IN
Ampli catore di potenza ecc.
B
D
Presa a muro
