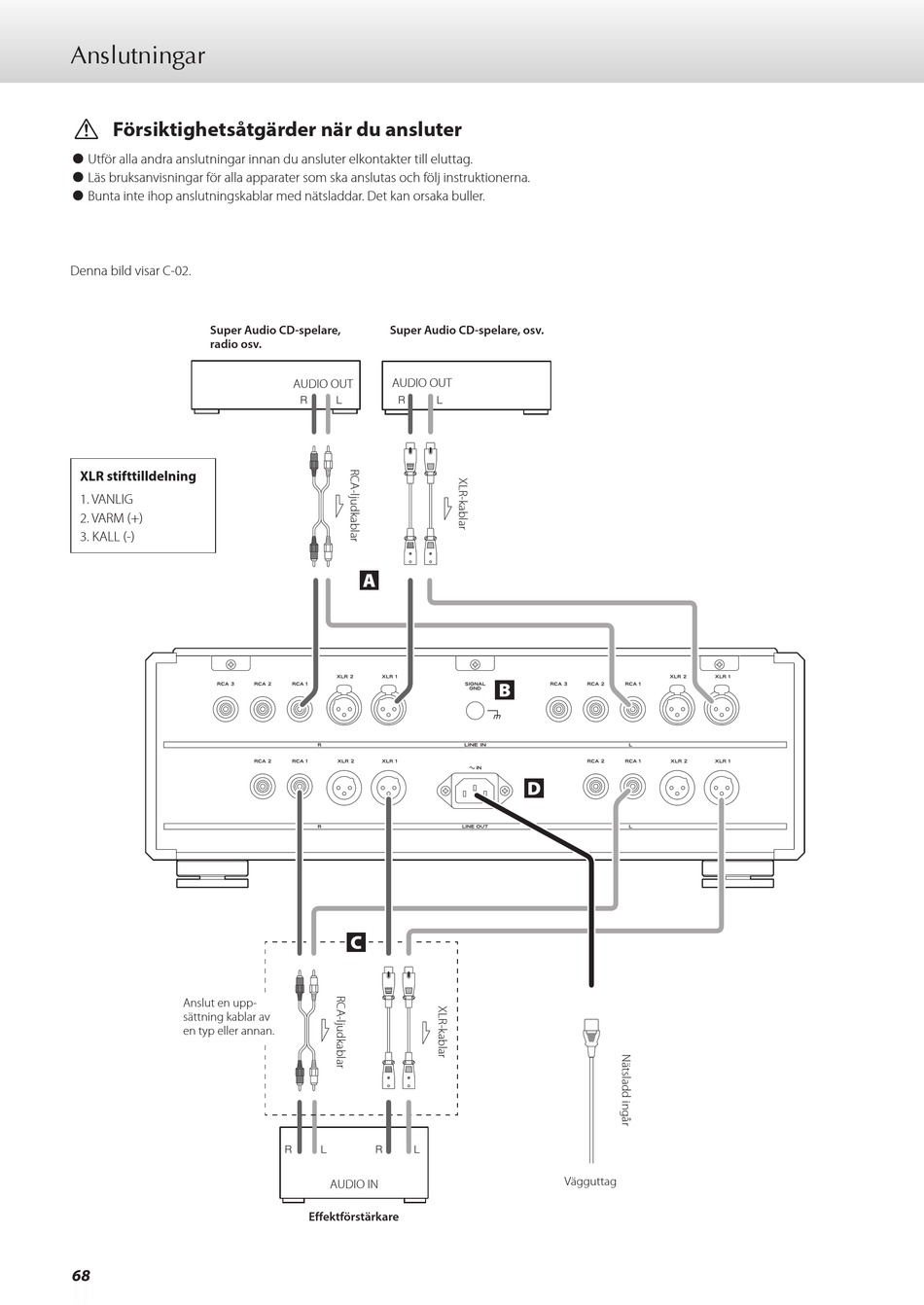

Anslutningar

V Försiktighetsåtgärder när du ansluter
0 Utför alla andra anslutningar innan du ansluter elkontakter till eluttag.
0 Läs bruksanvisningar för alla apparater som ska anslutas och följ instruktionerna.
0 Bunta inte ihop anslutningskablar med nätsladdar. Det kan orsaka buller.
Denna bild visar C-02.
Super Audio CD-spelare,
radio osv.
XLR stifttilldelning
1. VANLIG
2. VARM (+)
3. KALL (-)
Anslut en upp-
sättning kablar av
en typ eller annan.
68
Super Audio CD-spelare, osv.
AUDIO OUT
AUDIO OUT
A
C
AUDIO IN
Effektförstärkare
B
D
Vägguttag
