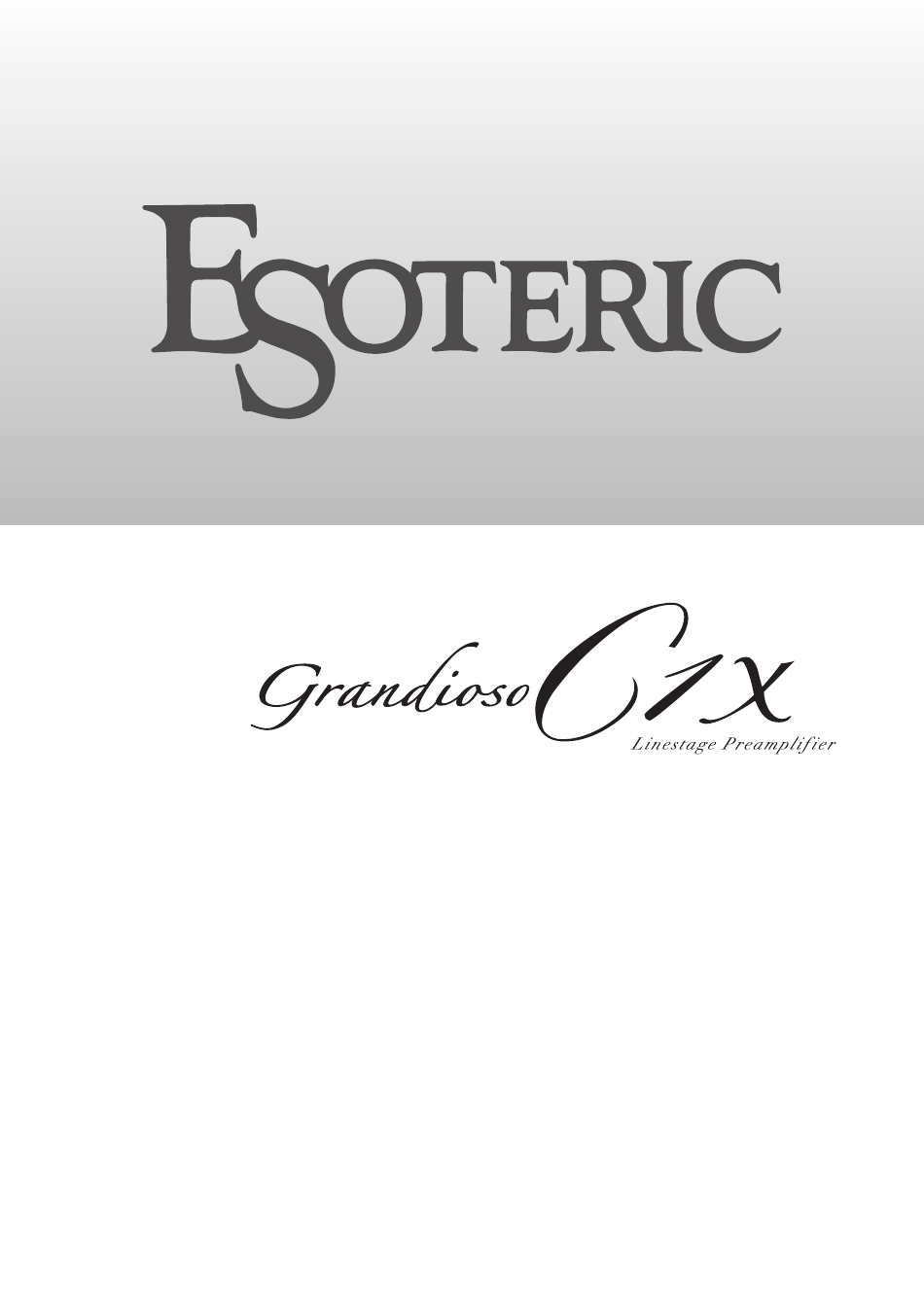

Esoteric Grandioso C1X Bedienungsanleitung
Linestage preamplifier
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Esoteric Grandioso C1X
Inhaltszusammenfassung für Esoteric Grandioso C1X
- Seite 1 BEDIENUNGSANLEITUNG ..3 MANUALE DI ISTRUZIONI ..29 D01375050A...
-
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Umgehen Sie nie die Sicherheitsfunktionen eines verpolungs- sicheren oder geerdeten Steckers. Verpolungssichere Stecker besit zen zwei Stromkontakte, von denen einer breiter ist als der andere. Geerdete Stecker (Schutzkontaktstecker) besitzen zwei Strom kon takte sowie einen dritten Erdungskontakt. Beide VORSICHT: VERMEIDEN SIE DAS RISIKO EINES Stecker aus füh run gen dienen der Sicherheit. -
Seite 4: Sicherheitshinweise Zum Umgang Mit Batterien
WICHTIGE SICHERHEITSHINWEISE (Fortsetzung) WICHTIGER HINWEIS Europamodell Dieses Produkt entspricht den Anforderungen o Vermeiden Sie die Einwirkung von Tropf- oder Spritzwasser. europäischer Richtlinien sowie anderen o Stellen Sie niemals Vasen oder andere mit Flüssig keiten gefüll- Verordnungen der Kommission. te Gefäße auf das Gehäuse. o Eine Installation in geschlossenen Regalsystemen oder ähnli- chen Möbelstücken ist nicht zulässig. - Seite 5 ESOTERIC is a trademark of TEAC CORPORATION, registered in the U.S. and other countries. Alle anderen Firmen- und Produktnamen sowie Logos in diesem Dokument sind Warenzeichen oder eingetragene Warenzeichen ihres jeweiligen Eigentümers.
-
Seite 6: Inhaltsverzeichnis
Inhalt Vielen Dank, dass Sie sich für dieses ESOTERIC-Produkt entschieden WICHTIGE SICHERHEITSHINWEISE ........3 haben. -
Seite 7: Vorbereitung
Vorbereitung Hinweise zum Betrieb Zubehör im Lieferumfang o Stellen Sie diese Geräte nicht in einer Umgebung auf, in der es übermäßig heiß werden kann. Dazu gehören Aufstellorte mit Überprüfen Sie, ob die Verpackung alle im Folgenden aufgeführten direkter Sonneneinstrahlung oder in der Nähe von Heizkörpern, Zubehörteile enthält. -
Seite 8: Anschlüsse (Hauptgerät)
Anschlüsse (Hauptgerät) Super-Audio-CD-Spieler, Super-Audio-CD-Spieler Tuner etc. etc. AUDIO OUT AUDIO OUT Stellen Sie den Betriebs modus für die verwendeten Ein gangs- buchsen ein (Seite 23). XLR-Polzuordnung Verwenden Sie zum 1. COMMON Anschluss jeweils ein 2. HOT (+) Kabelpaar. 3. COLD (−) Eingänge ES-LINK Analog AUDIO IN ESL-A... - Seite 9 Analoge Eingangsbuchsen (LINE IN) Analoge Ausgangsbuchsen (LINE OUT) Schließen Sie die analogen Ausgangsbuchsen von Super-Audio- Über diese Ausgänge werden zwei analoge Audiokanäle CD-Playern, DVD-Playern, Kassettendecks, Tunern und anderen ausgegeben. Geräten an diesen Buchsen an. Schließen Sie diese z.B. an den analogen Eingangsbuchsen eines Verbinden Sie die Buchsen R bzw.
-
Seite 10: Anschlüsse (Netzteil)
Anschlüsse (Netzteil) Vorsichtsmaßnahmen bei der Verkabelung o Schließen Sie die gesamte Verkabelung ab, bevor Sie die Netzkabel mit dem Stromnetz verbinden. o Lesen Sie die Bedienungsanleitungen für alle Geräte, die Sie anschließen, und befolgen Sie die jeweiligen Anweisungen. Hauptgerät Netzteil Steckdose Mitgelieferte Netzkabel Steckdose... -
Seite 11: Netzbuchsen (~In)
Netzkabel mit dem Stromnetz. o An Wechselstromsteckdosen angeschlossene Netzkabel soll- ten immer von den Steckdosen abgezogen werden, bevor Verwenden Sie nur originale ESOTERIC-Netzkabel. Bei Gleichstrom-Netzkabel angeschlossen oder abgezogen werden. Verwendung eines anderen Kabels kann es zu einem o Auf den DC-Netzteilkabeln sind Pfeile aufgedruckt. Schließen Brand oder Stromschlag kommen. -
Seite 12: Anschluss Über Es-Link Analog
Anschluss über ES-LINK Analog Überblick über ES-LINK Analog Anschluss eines Leistungsverstärkers über ES-LINK Analog Das Verfahren zur Stromübertragung nutzt die Fähigkeit von HCLD- Pufferschaltungen, die starke Ströme mit hoher Geschwindigkeit bereitstellen können. Dadurch wird der Einfluss der Impedanz auf die Signalwege minimiert, was eine unverfälschte und leistungsstarke Übertragung von Signalen ermöglicht. -
Seite 13: Hauptgerät: Übersicht Und Funktionen
Hauptgerät: Übersicht und Funktionen INPUT-Schalter VOLUME-Regler Wählen Sie mit diesem Schalter den aktiven Eingang aus. Wählen Damit stellen Sie die Lautstärke ein. Sie den Anschluss, an dem das gewünschte Wiedergabegerät Drehen Sie diesen Regler im Uhrzeigersinn, um die Lautstärke angeschlossen ist. anzuheben, und gegen den Uhrzeigersinn, um sie abzusenken. -
Seite 14: Netzteil: Anzeigen Und Funktionen
Netzteil: Anzeigen und Funktionen Taste STANDBY/ON Power-Anzeige Drücken Sie diese Taste, um den Grandioso C1X ein oder auf Diese Anzeige leuchtet, wenn das Gerät eingeschaltet ist. Standby zu schalten. -
Seite 15: Anmerkungen Zur Fernbedienung
Anmerkungen zur Fernbedienung Vorsichtsmaßnahmen zum Einsatz der Fernbedienung Batteriewechsel Wenn sich das Hauptgerät nur noch aus geringer Entfernung mit der o Wenn Sie die Fernbedienung verwenden, richten Sie sie aus einer Fernbedienung steuern lässt oder nicht mehr auf Eingaben mit der Entfernung von maximal 7 m auf den Empfänger am Hauptgerät. -
Seite 16: Fernbedienung: Übersicht Und Funktionen
Drücken Sie diese Taste, um den Grandioso C1X auf Standby zu schalten. DIMMER-Taste Mit dieser Taste passen Sie die Helligkeit des Displays am Haupt- gerät an (Seite 18). o Die hier nicht erklärten Tasten haben beim Grandioso C1X keine Funktion. o Diese Fernbedienung kann auch für andere ESOTERIC-Produkte genutzt werden. -
Seite 17: Grundlegende Bedienung
Grundlegende Bedienung Schalten Sie ein am Hauptgerät angeschlosse- Geben Sie die Quelle wieder und stellen Sie die nes Eingangsquellgerät ein. Lautstärke ein. Drücken Sie die STANDBY/ON-Taste, um den Grandioso C1X einzuschalten. Plötzlich auftretende laute Geräusche können Hör schäden und andere Probleme verursachen. Minimieren Sie die Lautstärke immer vor Beginn In eingeschaltetem Zustand leuchten die Power-Anzeige und der Wiedergabe und stellen Sie sie nach Beginn der... -
Seite 18: Grandioso C1X Auf Standby Schalten
Grundlegende Bedienung (Fortsetzung) Grandioso C1X auf Standby schalten Dimmer Wenn das Gerät plötzlich ausgeschaltet wird, kann es zu Stör ge- räuschen aus den Lautsprechern kommen. Versetzen Sie das Gerät mit den folgenden Schritten in den Standby-Modus. Wenn die Wiedergabe bei einem angeschlosse- nen Gerät läuft, halten Sie diese an. -
Seite 19: Einstellungen
Einstellungen Grundlegende Bedienung Drücken Sie die SETUP-Taste wiederholt, um eine Einstellung zur Bearbeitung auszuwählen. Die Einstellungen für dieses Gerät verteilen sich auf drei Gruppen: MENU 1, MENU 2 und MENU 3. MENU 1 MENU 2 MENU 3 Ob MENU 1, MENU 2 oder MENU 3 dargestellt wird, hängt davon ab, Bal>... -
Seite 20: Menu 1
MENU 1 Links-/Rechts-Balance-Einstellung Name der Eingangsquelle Bal>*** Name Edit>*** Hier stellen Sie die Balance zwischen dem linken und rechten Die Namen, die beim Wechsel der Eingangsquelle im Display ange- Ausgangskanal ein. zeigt werden, können nach Bedarf eingestellt werden (bis zu fünf Sie kann in Schritten von 0.1 dB auf Werte von L 6.0 dB und R 6.0 dB Zeichen). -
Seite 21: Menu 2
MENU 2 Lautstärkemodus Automatische Display-Abschaltung VolM>*** DPaOFF>*** Hier kann die Lautstärke eingestellt werden. Wählen Sie diese Einstellung, um das Display automatisch auszu schalten. o Die Werkseinstellung lautet dB1. o Die Werkseinstellung lautet OFF. o +12 dB mit der Einstellung dB1 entspricht derselben Lautstärke wie 0.0 dB mit den Einstellungen dB2–dB4. -
Seite 22: Beleuchtung
MENU 2 (Fortsetzung) Beleuchtung Statusanzeige für gestoppten CPU-Betrieb Light>*** CPUdp>*** Sie können einstellen, wie die Ringe um die Bedienelemente INPUT o Die Werkseinstellung lautet ON. und VOLUME leuchten. o Die Werkseinstellung ist AUTO. Der Status „CPU-Betrieb gestoppt“ wird nicht angezeigt. AUTO Während der Bedienung leuchten die Ringe. -
Seite 23: Menu 3
MENU 3 Betriebsmodus für die Eingangsbuchsen Durchschleifen XLR1>*** THRU>*** Hier legen Sie fest, ob die Eingangsbuchsen als Anschlüsse zum XLR2>*** Durchschleifen des Signals verwendet werden sollen. XLR3>*** o Die Werkseinstellung lautet OFF. Stellen Sie den Betriebsmodus für die Eingangsbuchse ein. o Die Werkseinstellung ist XLR. -
Seite 24: Einstellung Für Den Eingang Der Fern Steuerung (Rs-232C)
MENU 3 (Fortsetzung) Einstellung für den Eingang der Fern- F/W **.** steuerung (RS-232C) Damit wird die Firmware-Version eingeblendet. „**.**“ steht für die Version. RS232C>*** Stellen Sie diese Option nur dann auf ON, wenn Sie den Eingang für die Fernsteuerung (RS-232C) verwenden. o Die Werkseinstellung lautet OFF. -
Seite 25: Fehlerbehebung
Fehlerbehebung Wartung Bei Problemen mit diesem Produkt lesen Sie bitte zuerst die folgen- Verwenden Sie zur Reinigung der Gehäuseoberflächen ein weiches, den Informationen, bevor Sie den technischen Service kontaktieren. trockenes Tuch. Bedenken Sie auch, dass dieses Produkt eventuell gar nicht der Grund Für hartnäckige Verschmutzungen verwenden Sie ein leicht feuchtes, für das Problem ist. -
Seite 26: Spezifikationen
Spezifikationen Analoge Eingänge Allgemein Anschlüsse Stromversorgung XLR/ESL-A ..........3 Paare (L/R) Modell für Europa . -
Seite 27: Schematische Darstellung
Schematische Darstellung Hauptgerät Position der Stellfüße 4-Ø48* Alle Maße in Millimetern (mm) *4 Füße, jeweils 48 mm Durchmesser... -
Seite 28: Netzteil
Schematische Darstellung (Fortsetzung) Netzteil Position der Stellfüße 4-Ø48* Alle Maße in Millimetern (mm) *4 Füße, jeweils 48 mm Durchmesser...
