Ehleva Vector 70 Montageanleitung Seite 35

advanced mobular stair system


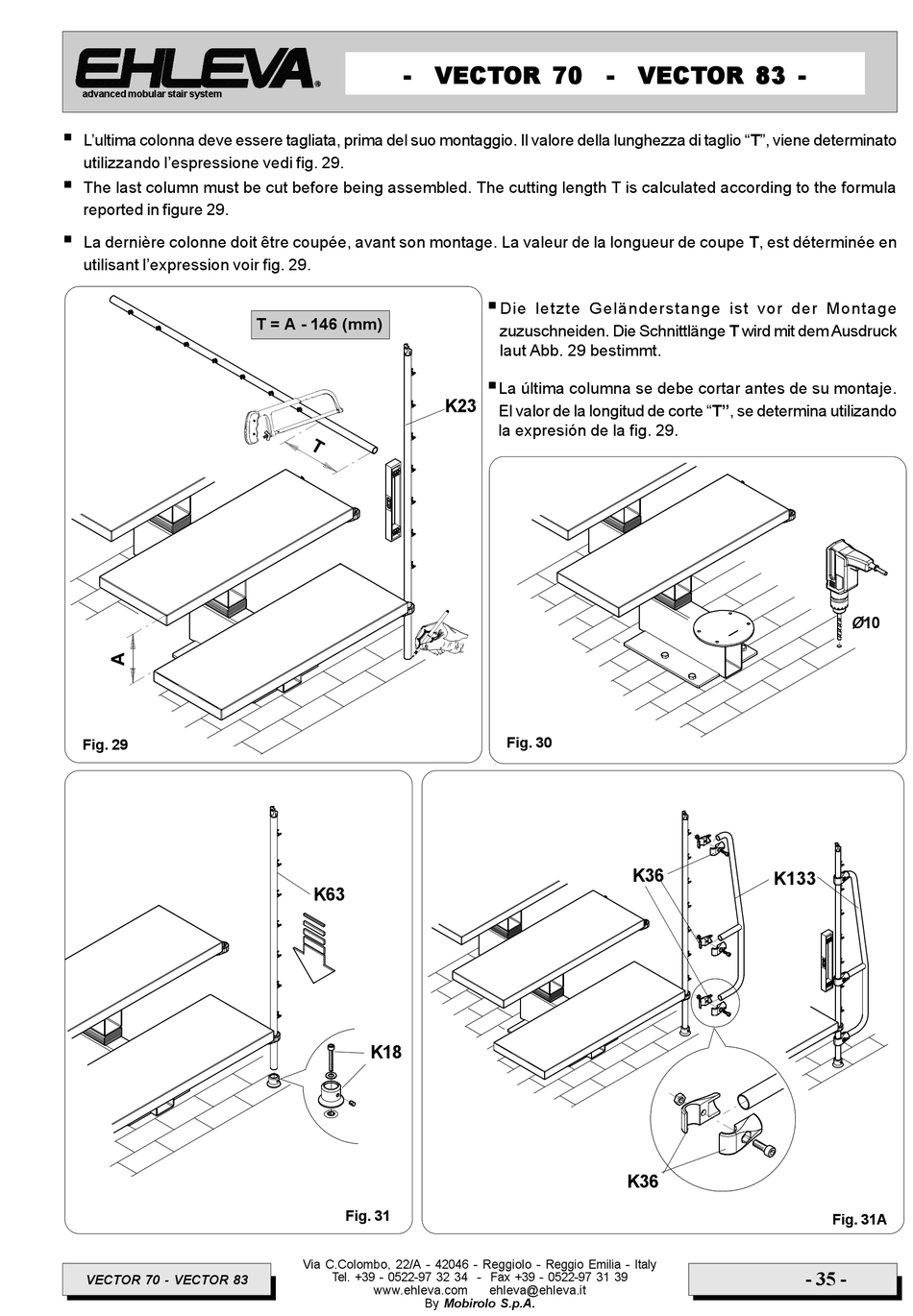

L'ultima colonna deve essere tagliata, prima del suo montaggio. Il valore della lunghezza di taglio "T", viene determinato
utilizzando l'espressione vedi fig. 29.

The last column must be cut before being assembled. The cutting length T is calculated according to the formula
reported in figure 29.

La dernière colonne doit être coupée, avant son montage. La valeur de la longueur de coupe T, est déterminée en
utilisant l'expression voir fig. 29.
Fig. 29
VECTOR 70 - VECTOR 83
- VECTOR 70 - VECTOR 83 -
T = A - 146 (mm)
K63
K18
Fig. 31
Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy
Tel. +39 - 0522-97 32 34 - Fax +39 - 0522-97 31 39
www.ehleva.com
By Mobirolo S.p.A.

Die letzte Geländerstange ist vor der Montage
zuzuschneiden. Die Schnittlänge T wird mit dem Ausdruck
laut Abb. 29 bestimmt.

La última columna se debe cortar antes de su montaje.
K23
El valor de la longitud de corte "T", se determina utilizando
la expresión de la fig. 29.
Fig. 30
ehleva@ehleva.it
K36
K133
K36
Ø10
Fig. 31A
- 35 -
