Ehleva Vector 70 Montageanleitung Seite 34

advanced mobular stair system


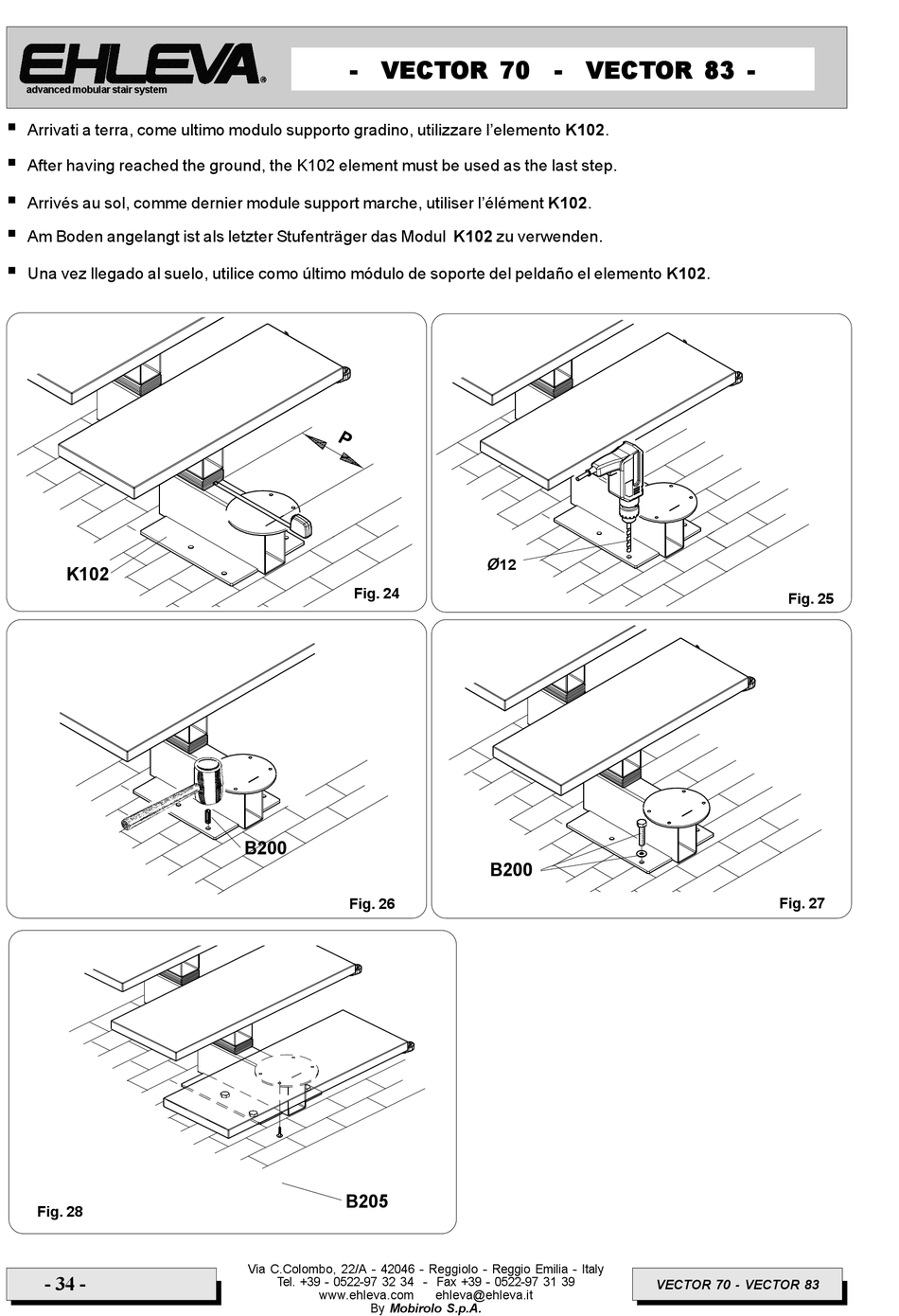

Arrivati a terra, come ultimo modulo supporto gradino, utilizzare l'elemento K102.

After having reached the ground, the K102 element must be used as the last step.

Arrivés au sol, comme dernier module support marche, utiliser l'élément K102.

Am Boden angelangt ist als letzter Stufenträger das Modul K102 zu verwenden.

Una vez llegado al suelo, utilice como último módulo de soporte del peldaño el elemento K102.
K102
Fig. 28
- 34 -
- VECTOR 70 - VECTOR 83 -
Fig. 24
B200
Fig. 26
B205
