4. Bedienungshinweise
4.1.
Grafische Oberfläche

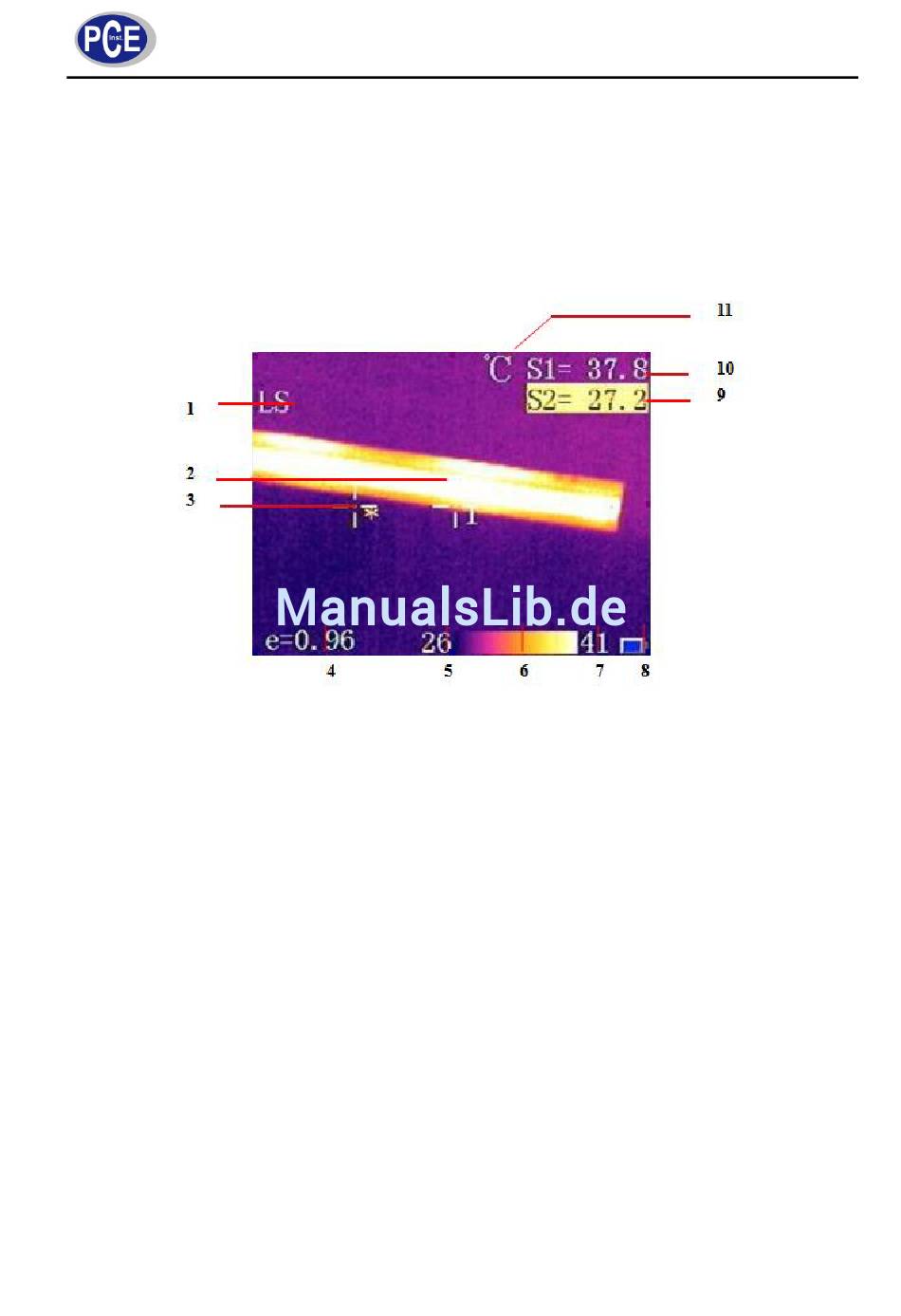

4.1.1. Grafische Oberfläche während des Betriebs
[1] Betriebsstatus: Zeigt den aktuellen Betriebsstatus an
[2] Temperaturpunkt Messung: Fadenkreuz für Temperaturpunkt Messung
[3] Ausgewählter Temperaturpunkt: Ausgewähltes Fadenkreuz für Temperaturpunkt Messung (gelb)
[4] Emissionsgrad: Emissionsgrad des Zielobjektes
[5] Minimaltemperatur: Zeigt minimal darstellbare Temperatur an
[6] Farbpalette: Es kann eine farbige oder schwarz-weiße Farbpalette ausgewählt werden.
[7] Maximaltemperatur: Zeigt maximal darstellbare Temperatur
[8] Batterie Status: Zeigt aktuellen Ladestatus der Batterie
[9] [10] Ergebnis: Zeigt den Temperaturwert des Zielobjektes an. In gelb wird die Temperatur des
Zielobjektes angezeigt.
[11] Temperatureinheit: Gewählt werden kann zwischen °C, °F oder K.
Hinweis: Da die Kameramodelle unterschiedliche Funktionen haben, kann die Bildschirmansicht je nach
Modell variieren.
BETRIEBSANLEITUNG
Benutzeroberfläche während des Betriebs
11
