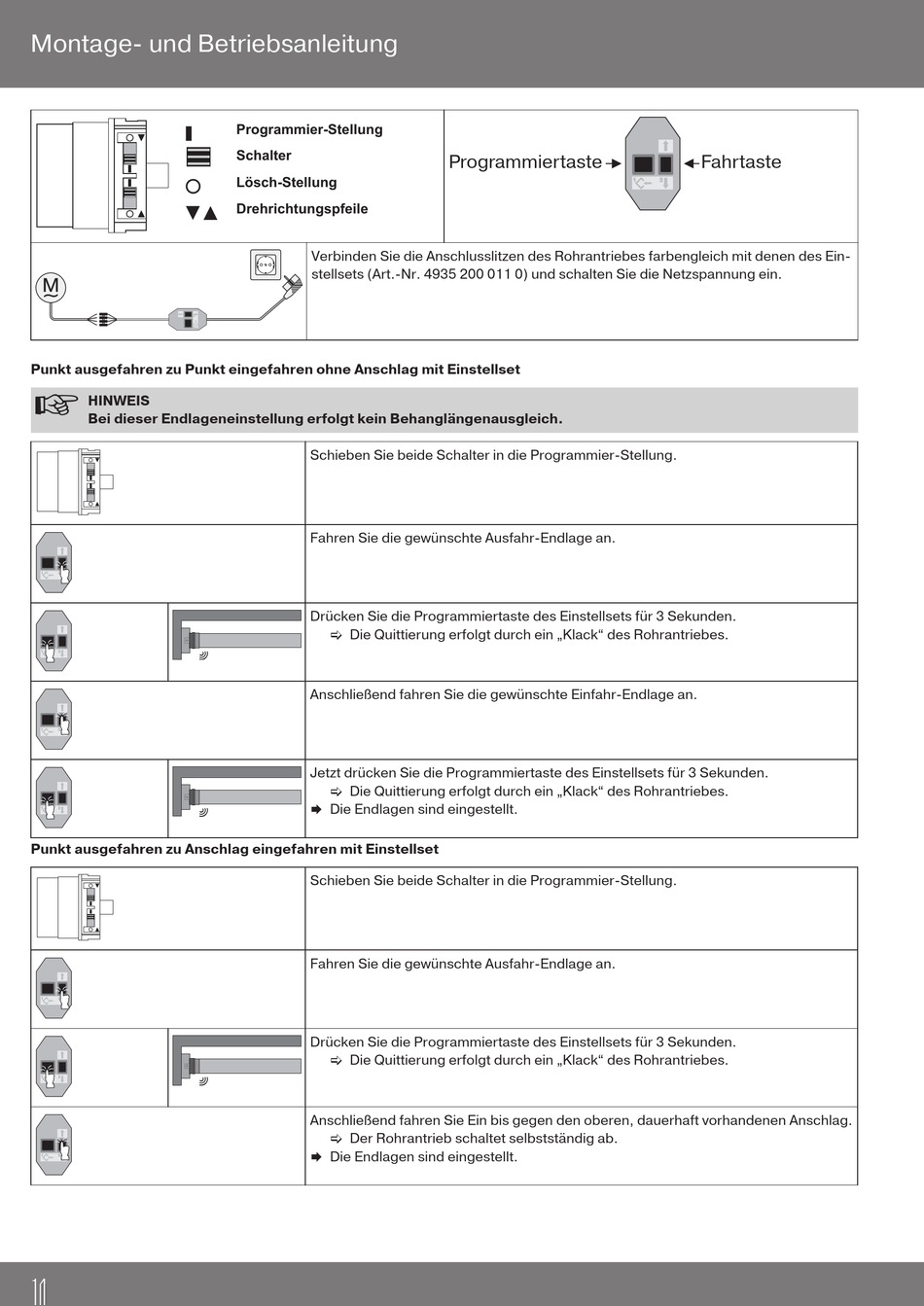

Becker R8/17C Montage- Und Betriebsanleitung Seite 14

Montage- und Betriebsanleitung
Punkt ausgefahren zu Punkt eingefahren ohne Anschlag mit Einstellset
HINWEIS
Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich.
Punkt ausgefahren zu Anschlag eingefahren mit Einstellset
14
Programmier-Stellung
Schalter
Lösch-Stellung
Drehrichtungspfeile
Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Ein‐
stellsets (Art.-Nr. 4935 200 011 0) und schalten Sie die Netzspannung ein.
Schieben Sie beide Schalter in die Programmier-Stellung.
Fahren Sie die gewünschte Ausfahr-Endlage an.
Drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden.
[ Die Quittierung erfolgt durch ein „Klack" des Rohrantriebes.
Anschließend fahren Sie die gewünschte Einfahr-Endlage an.
Jetzt drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden.
[ Die Quittierung erfolgt durch ein „Klack" des Rohrantriebes.
Æ Die Endlagen sind eingestellt.
Schieben Sie beide Schalter in die Programmier-Stellung.
Fahren Sie die gewünschte Ausfahr-Endlage an.
Drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden.
[ Die Quittierung erfolgt durch ein „Klack" des Rohrantriebes.
Anschließend fahren Sie Ein bis gegen den oberen, dauerhaft vorhandenen Anschlag.
[ Der Rohrantrieb schaltet selbstständig ab.
Æ Die Endlagen sind eingestellt.
Programmiertaste Fahrtaste
