Einführung

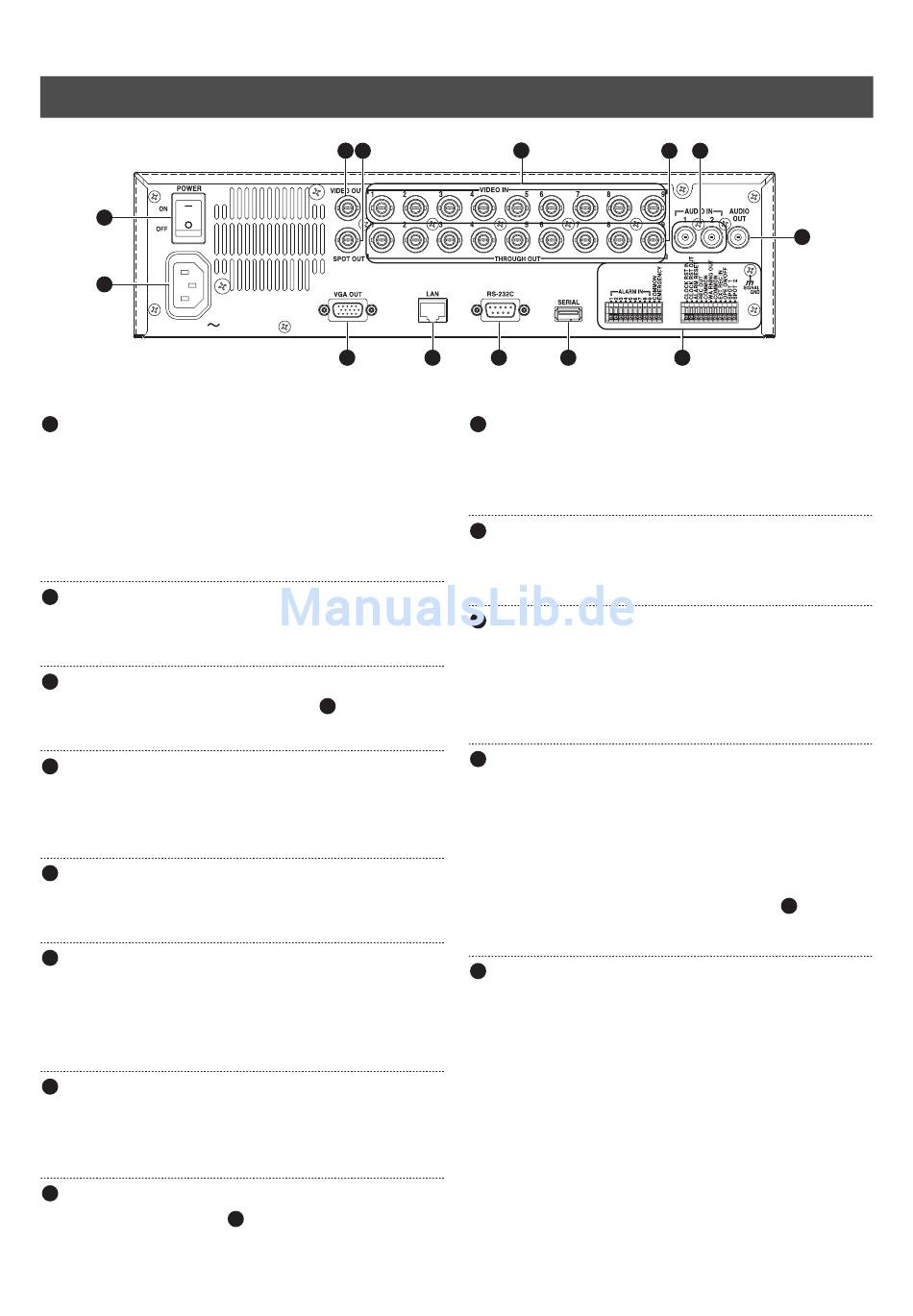

Bezeichnungen und Funktionen der Teile (Rückseite)
20
21
AC IN 220V - 240V
50Hz/60Hz
Netzschalter
20
Schaltet den Strom ein und aus. Durch Einschalten des
Netzschalters wird automatisch der OPERATE ON-Modus
aktiviert. (Seite 16)
*
Vergewissern Sie sich, dass das System auf den
OPERATE OFF-Modus geschaltet ist, bevor Sie die
Stromversorgung wieder ausschalten.
[AC IN (220V – 240 V)]-Netzeingang
21
Hier das Netzkabel für Versorgung aus einer AC 220 – 240
V-Netzdose anschließen. (Seite 16).
[VIDEO OUT]-Buchse (BNC)
22
Die Funktion ist die gleiche wie bei der
Buchse auf der Frontseite.
[SPOT OUT]-Buchse (BNC)
23
Zum Ausgeben von Live-Bild-Bildschirmen. Ermöglicht die
Ausgabe von anderen Inhalten als über [VIDEO OUT].
(Seite 26)
[VIDEO IN]-Kamerabildsignal-Eingänge (BNC)
24
Zum Verbinden mit dem Videoausgang der Videokamera
(im Fachhandel erhältlich).
[THRU OUT]-Kamerabild-Ausgangsbuchsen (BNC)
25
Zum Ausgeben der von den einzelnen [VIDEO IN]-
Eingängen durchgeschleiften Kamerabildsignale.
Ermöglicht auch das Anschließen von Fernsehmonitoren
(automatische Anschlüsse).
[AUDIO IN]-Buchsen 1 und 2 (RCA)
26
Verbinden Sie diese Buchsen mit dem Audioausgang des
Gerätes, von dem die aufzunehmenden Audiosignale
eingespeist werden sollen.
[AUDIO OUT]-Buchse (RCA)
27
Gleiche Funktion wie die
Frontplatte.
12
22
23
WARNING:
SHOCK HAZARD
-DO NOT OPEN
AVIS:
RISQUE DE CHOC ELECTRIQUE-NE
PAS OUVRIR
28
[VIDEO OUT]-
3
[AUDIO OUT]-Buchse auf der
3
24
29
30
31
[VGA OUT] VGA-Ausgangsbuchse (D-SUB 15 PIN)
28
Für Ausgabe von Live-Bildern, Wiedergabebildern und
Menüs. Hier wird der gleiche Inhalt ausgegeben wie über
[VIDEO OUT]. (Seite 24)
[LAN]-Schnittstelle (100 Base-T)
29
Für Anschluss an Intranet und andere Netzwerke über ein
LAN-Kabel. (Seite 65)
30
[RS-232C] Remote Terminal (D-sub 9 PIN)
Ermöglicht das Steuern des VR-509 über eine externe
Quelle bei Anschluss an einen Personal Computer oder
anderes Gerät.
*
Näheres zur RS-232C-Schnittstelle siehe Seite 116.
[SERIAL] Serieller Port (USB Typ A, weibl.)
31
Zum Anschließen von Flash-Speichern (im Fachhandel
erhältlich), zusätzlichen Festplattenlaufwerken (im
Fachhandel erhältlich) (Seite 114) und der
Kommunikationssteuerleitungen von UPS-Netzteilen (im
Fachhandel erhältlich).
Dieser Port hat die gleiche Funktion wie der
Port auf der Frontplatte.
Signal-Eingangs-/Ausgangsklemmen
32
Für den Betrieb des VR-509 mit externen Alarmsignalen
oder von externen Geräten empfangenen Signalen sowie
zum Betrieb externer Geräte durch Ausgabe von Signalen.
(Seite 13)
*
Geeignete Kabeldurchmesser
φ 0,3 mm bis φ 0,8 mm (AWG 22 bis 28)
(Bei Verwendung getrennter Drähte diese verdrillen und
löten.)
25
26
27
32
SERIAL-
4
