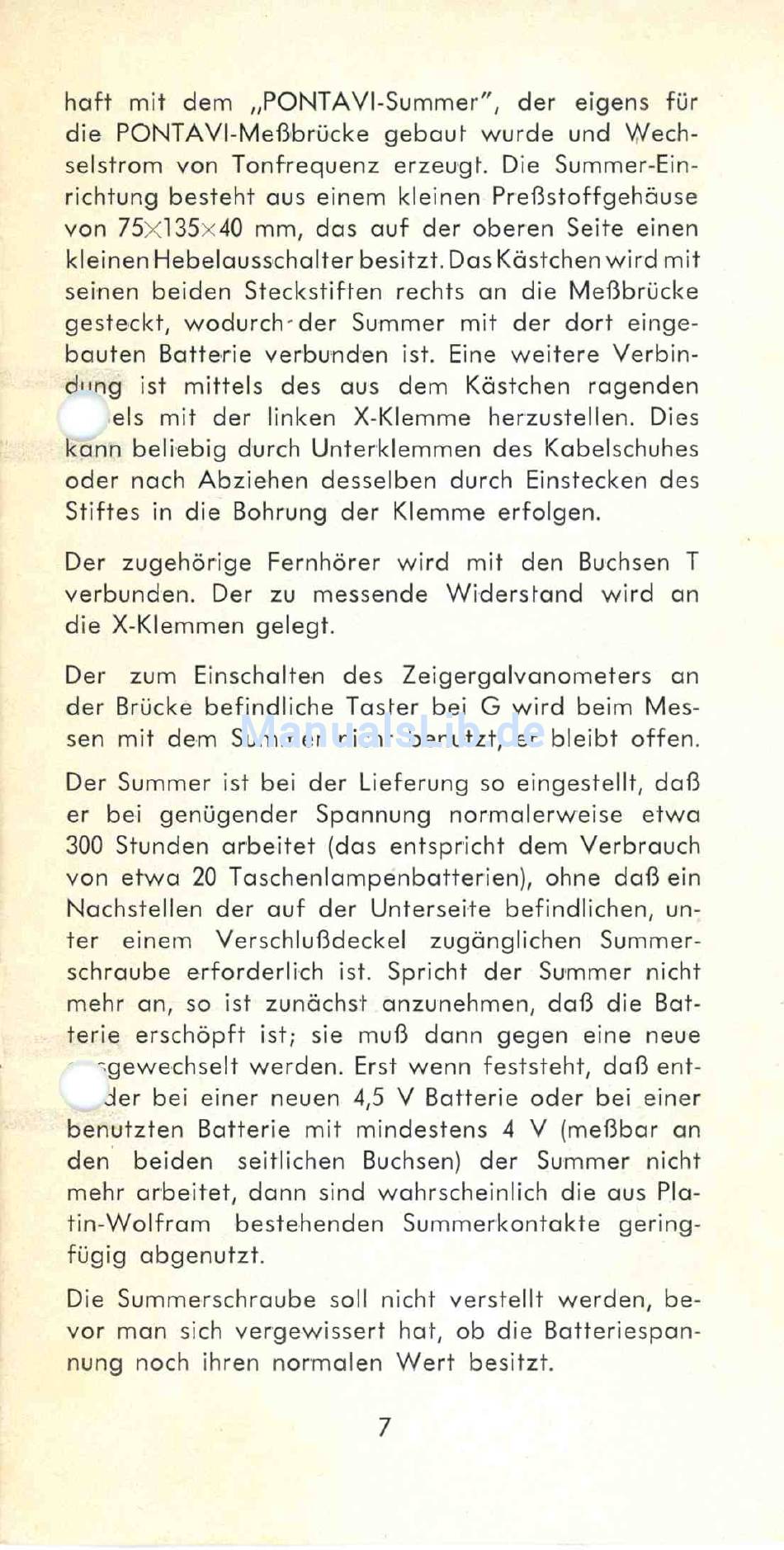

H&B Pontavi-Wheatstone Gebrauchsanweisung Seite 7

h a ft mit dem „PONTAVI-Summer", der eigens für
die PONTAVI-Meßbrücke gebaut wurde und Wech­
selstrom von Tonfrequenz erzeugt. Die Summer-Ein­
richtung besteht aus einem kleinen Preßstoffgehäuse
von 75x135x40 mm, das auf der oberen Seite einen
kleinen Hebelausschalter besitzt. Das Kästchen w ird mit
seinen beiden Steckstiften rechts an die Meßbrücke
gesteckt, w odurch der Summer mit der dort einge­
bauten Batterie verbunden ist. Eine w eitere V erbin­
dung ist m ittels des aus dem Kästchen ragenden
K a b e l s mit der linken X-Klemme herzustellen. Dies
kann beliebig durch Unterklemmen des Kabelschuhes
oder nach Abziehen desselben durch Einstecken des
Stiftes in die Bohrung der Klemme erfolgen.
Der zugehörige Fernhörer w ird mit den Buchsen T
verbunden. Der zu messende W iderstand w ird an
die X-Klemmen gelegt.
Der zum Einschalten des Zeigergalvanometers an
der Brücke befindliche Taster bei G w ird beim Mes­
sen mit dem Summer nicht benutzt, er bleibt offen.
Der Summer ist bei der Lieferung so eingestellt, daß
er bei genügender Spannung norm alerweise etwa
300 Stunden arb e ite t (das entspricht dem Verbrauch
von etw a 20 Taschenlampenbatterien), ohne daß ein
Nachstellen der auf der Unterseite befindlichen, un­
ter einem
schraube erforderlich ist. Spricht der Summer nicht
mehr an, so ist zunächst anzunehmen, daß die Bat­
terie erschöpft ist; sie muß dann gegen eine neue
a u s gewechselt werden. Erst wenn feststeht, daß ent-
w e d er bei einer neuen 4,5 V Batterie oder bei einer
benutzten Batterie m it mindestens 4 V (meßbar an
den beiden
mehr arbeitet, dann sind wahrscheinlich die aus Pla-
tin-W olfram
fügig abgenutzt.
Die Summerschraube soll nicht verstellt werden, be­
vor man sich vergewissert hat, ob die Batteriespan­
nung noch ihren normalen W ert besitzt.
Verschlußdeckel
seitlichen Buchsen) der Summer nicht
bestehenden Summerkontakte gering­
zugänglichen Summer­
