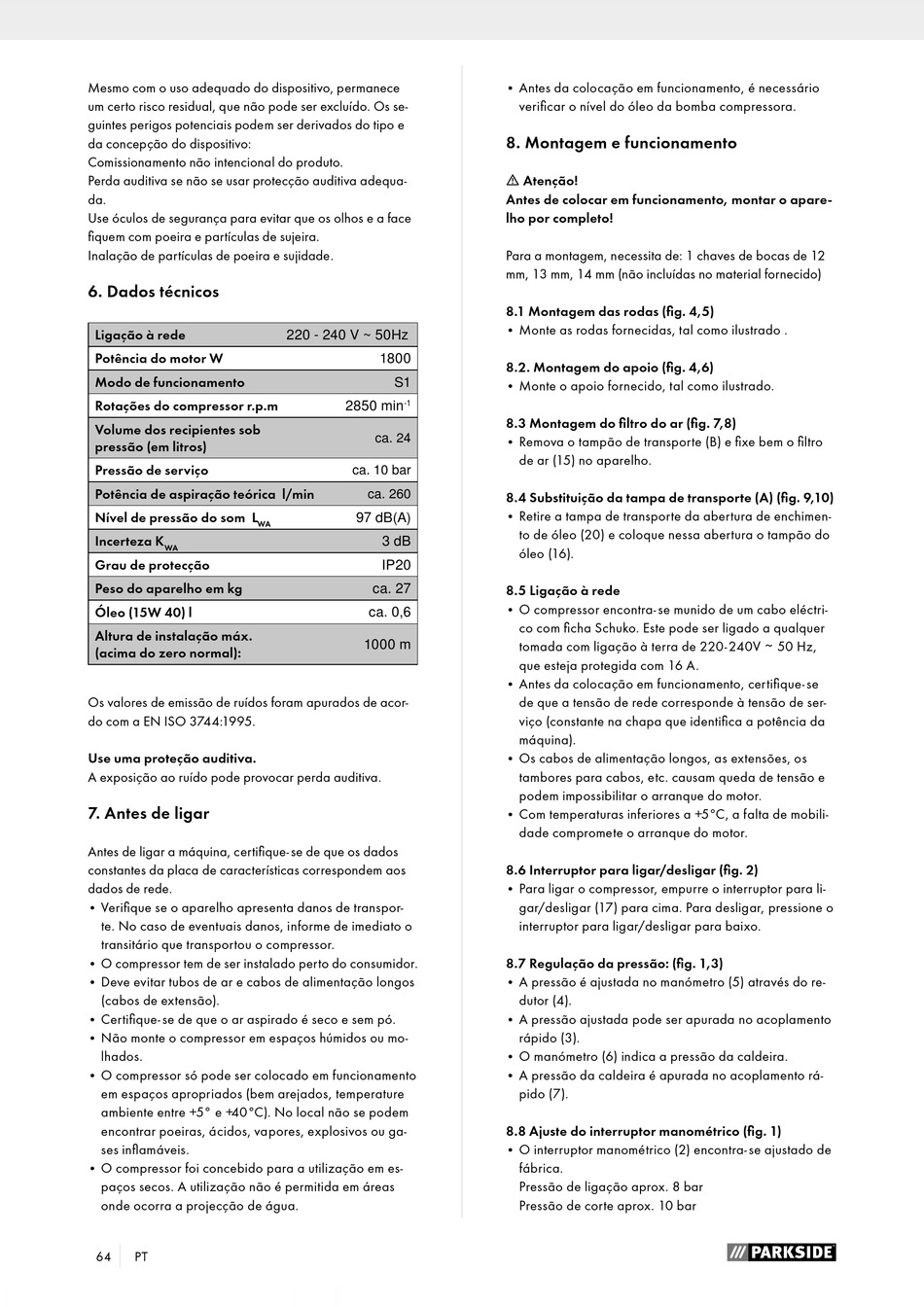

Mesmo com o uso adequado do dispositivo, permanece
um certo risco residual, que não pode ser excluído. Os se-
guintes perigos potenciais podem ser derivados do tipo e
da concepção do dispositivo:
Comissionamento não intencional do produto.
Perda auditiva se não se usar protecção auditiva adequa-
da.
Use óculos de segurança para evitar que os olhos e a face
fiquem com poeira e partículas de sujeira.
Inalação de partículas de poeira e sujidade.
6. Dados técnicos
Ligação à rede
Potência do motor W
Modo de funcionamento
Rotações do compressor r.p.m
Volume dos recipientes sob
pressão (em litros)
Pressão de serviço
Potência de aspiração teórica l/min
Nível de pressão do som L
WA
Incerteza K
WA
Grau de protecção
Peso do aparelho em kg
Óleo (15W 40) l
Altura de instalação máx.
(acima do zero normal):
Os valores de emissão de ruídos foram apurados de acor-
do com a EN ISO 3744:1995.
Use uma proteção auditiva.
A exposição ao ruído pode provocar perda auditiva.

7. Antes de ligar

Antes de ligar a máquina, certifique- se de que os dados
constantes da placa de características correspondem aos
dados de rede.
• Verifique se o aparelho apresenta danos de transpor-
te. No caso de eventuais danos, informe de imediato o
transitário que transportou o compressor.
• O compressor tem de ser instalado perto do consumidor.
• Deve evitar tubos de ar e cabos de alimentação longos
(cabos de extensão).
Certifique- se de que o ar aspirado é seco e sem pó.
•
• Não monte o compressor em espaços húmidos ou mo-
lhados.
• O compressor só pode ser colocado em funcionamento
em espaços apropriados (bem arejados, temperature
ambiente entre +5° e +40°C). No local não se podem
encontrar poeiras, ácidos, vapores, explosivos ou ga-
ses inflamáveis.
• O compressor foi concebido para a utilização em es-
paços secos. A utilização não é permitida em áreas
onde ocorra a projecção de água.
64 PT
220 - 240 V ~ 50Hz
1800
S1
2850 min
-1
ca. 24
ca. 10 bar
ca. 260
97 dB(A)
3 dB
IP20
ca. 27
ca. 0,6
1000 m
• Antes da colocação em funcionamento, é necessário
verificar o nível do óleo da bomba compressora.

8. Montagem e funcionamento

m Atenção!
Antes de colocar em funcionamento, montar o apare-
lho por completo!
Para a montagem, necessita de: 1 chaves de bocas de 12
mm, 13 mm, 14 mm (não incluídas no material fornecido)
8.1 Montagem das rodas (fig. 4,5)
• Monte as rodas fornecidas, tal como ilustrado .
8.2. Montagem do apoio (fig. 4,6)
Monte o apoio fornecido, tal como ilustrado.
•
8.3 Montagem do filtro do ar (fig. 7,8)
• Remova o tampão de transporte (B) e fixe bem o filtro
de ar (15) no aparelho.
8.4 Substituição da tampa de transporte (A) (fig. 9,10)
Retire a tampa de transporte da abertura de enchimen-
•
to de óleo (20) e coloque nessa abertura o tampão do
óleo (16).
8.5 Ligação à rede
• O compressor encontra- se munido de um cabo eléctri-
co com ficha Schuko. Este pode ser ligado a qualquer
tomada com ligação à terra de 220- 240V ~ 50 Hz,
que esteja protegida com 16 A.
• Antes da colocação em funcionamento, certifique- se
de que a tensão de rede corresponde à tensão de ser-
viço (constante na chapa que identifica a potência da
máquina).
Os cabos de alimentação longos, as extensões, os
•
tambores para cabos, etc. causam queda de tensão e
podem impossibilitar o arranque do motor.
• Com temperaturas inferiores a +5°C, a falta de mobili-
dade compromete o arranque do motor.
8.6 Interruptor para ligar/desligar (fig. 2)
Para ligar o compressor, empurre o interruptor para li-
•
gar/desligar (17) para cima. Para desligar, pressione o
interruptor para ligar/desligar para baixo.
8.7 Regulação da pressão: (fig. 1,3)
• A pressão é ajustada no manómetro (5) através do re-
dutor (4).
A pressão ajustada pode ser apurada no acoplamento
•
rápido (3).
• O manómetro (6) indica a pressão da caldeira.
• A pressão da caldeira é apurada no acoplamento rá-
pido (7).
8.8 Ajuste do interruptor manométrico (fig. 1)
• O interruptor manométrico (2) encontra- se ajustado de
fábrica.
Pressão de ligação aprox. 8 bar
Pressão de corte aprox. 10 bar
