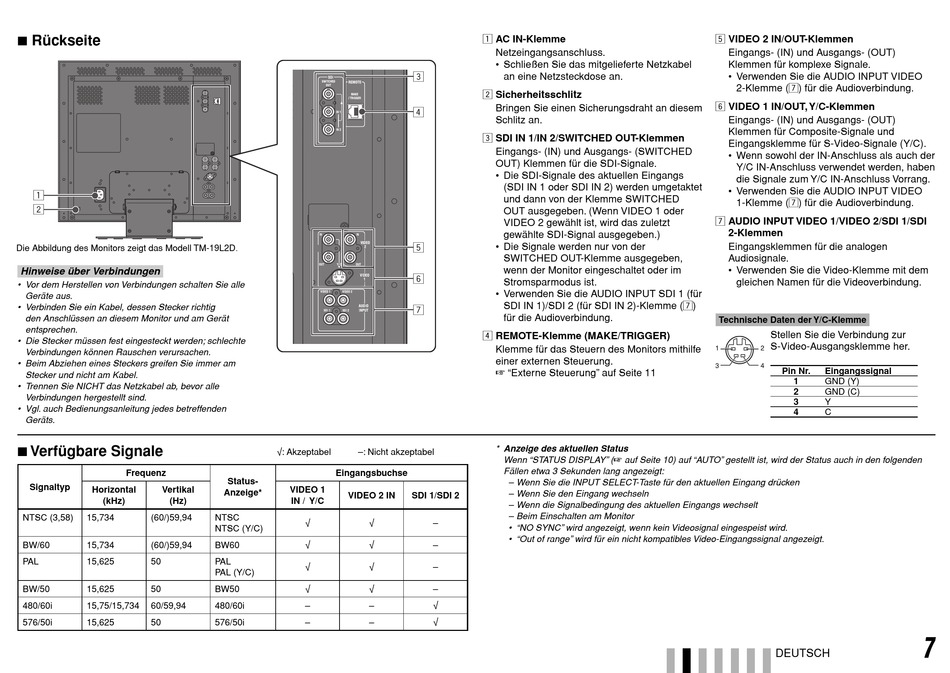

7 Rückseite
1
2
Die Abbildung des Monitors zeigt das Modell TM-19L2D.
Hinweise über Verbindungen
• Vor dem Herstellen von Verbindungen schalten Sie alle
Geräte aus.
• Verbinden Sie ein Kabel, dessen Stecker richtig
den Anschlüssen an diesem Monitor und am Gerät
entsprechen.
• Die Stecker müssen fest eingesteckt werden; schlechte
Verbindungen können Rauschen verursachen.
• Beim Abziehen eines Steckers greifen Sie immer am
Stecker und nicht am Kabel.
• Trennen Sie NICHT das Netzkabel ab, bevor alle
Verbindungen hergestellt sind.
• Vgl. auch Bedienungsanleitung jedes betreffenden
Geräts.
7 Verfügbare Signale
Frequenz
Signaltyp
Horizontal
Vertikal
(kHz)
(Hz)
NTSC (3,58)
15,734
(60/)59,94
BW/60
15,734
(60/)59,94
PAL
15,625
50
BW/50
15,625
50
480/60i
15,75/15,734
60/59,94
576/50i
15,625
50
√: Akzeptabel
–: Nicht akzeptabel
Eingangsbuchse
Status-
VIDEO 1
Anzeige*
VIDEO 2 IN
IN / Y/C
NTSC
√
√
NTSC (Y/C)
BW60
√
√
PAL
√
√
PAL (Y/C)
BW50
√
√
480/60i
–
–
576/50i
–
–
1 AC IN-Klemme
Netzeingangsanschluss.
• Schließen Sie das mitgelieferte Netzkabel
3
an eine Netzsteckdose an.
2 Sicherheitsschlitz
Bringen Sie einen Sicherungsdraht an diesem
4
Schlitz an.
3 SDI IN 1/IN 2/SWITCHED OUT-Klemmen
Eingangs- (IN) und Ausgangs- (SWITCHED
OUT) Klemmen für die SDI-Signale.
• Die SDI-Signale des aktuellen Eingangs
(SDI IN 1 oder SDI IN 2) werden umgetaktet
und dann von der Klemme SWITCHED
OUT ausgegeben. (Wenn VIDEO 1 oder
VIDEO 2 gewählt ist, wird das zuletzt
gewählte SDI-Signal ausgegeben.)
5
• Die Signale werden nur von der
SWITCHED OUT-Klemme ausgegeben,
wenn der Monitor eingeschaltet oder im
6
Stromsparmodus ist.
• Verwenden Sie die AUDIO INPUT SDI 1 (für
SDI IN 1)/SDI 2 (für SDI IN 2)-Klemme (7)
7
für die Audioverbindung.
4 REMOTE-Klemme (MAKE/TRIGGER)
Klemme für das Steuern des Monitors mithilfe
einer externen Steuerung.
☞ "Externe Steuerung" auf Seite 11
* Anzeige des aktuellen Status
Wenn "STATUS DISPLAY" (☞ auf Seite 10) auf "AUTO" gestellt ist, wird der Status auch in den folgenden
Fällen etwa 3 Sekunden lang angezeigt:
– Wenn Sie die INPUT SELECT-Taste für den aktuellen Eingang drücken
– Wenn Sie den Eingang wechseln
SDI 1/SDI 2
– Wenn die Signalbedingung des aktuellen Eingangs wechselt
– Beim Einschalten am Monitor
–
• "NO SYNC" wird angezeigt, wenn kein Videosignal eingespeist wird.
• "Out of range" wird für ein nicht kompatibles Video-Eingangssignal angezeigt.
–
–
–
√
√
5 VIDEO 2 IN/OUT-Klemmen
Eingangs- (IN) und Ausgangs- (OUT)
Klemmen für komplexe Signale.
• Verwenden Sie die AUDIO INPUT VIDEO
2-Klemme (7) für die Audioverbindung.
6 VIDEO 1 IN/OUT, Y/C-Klemmen
Eingangs- (IN) und Ausgangs- (OUT)
Klemmen für Composite-Signale und
Eingangsklemme für S-Video-Signale (Y/C).
• Wenn sowohl der IN-Anschluss als auch der
Y/C IN-Anschluss verwendet werden, haben
die Signale zum Y/C IN-Anschluss Vorrang.
• Verwenden Sie die AUDIO INPUT VIDEO
1-Klemme (7) für die Audioverbindung.
7 AUDIO INPUT VIDEO 1/VIDEO 2/SDI 1/SDI
2-Klemmen
Eingangsklemmen für die analogen
Audiosignale.
• Verwenden Sie die Video-Klemme mit dem
gleichen Namen für die Videoverbindung.
Technische Daten der Y/C-Klemme
Stellen Sie die Verbindung zur
S-Video-Ausgangsklemme her.
Pin Nr.
Eingangssignal
1
GND (Y)
2
GND (C)
3
Y
4
C
DEUTSCH
7
