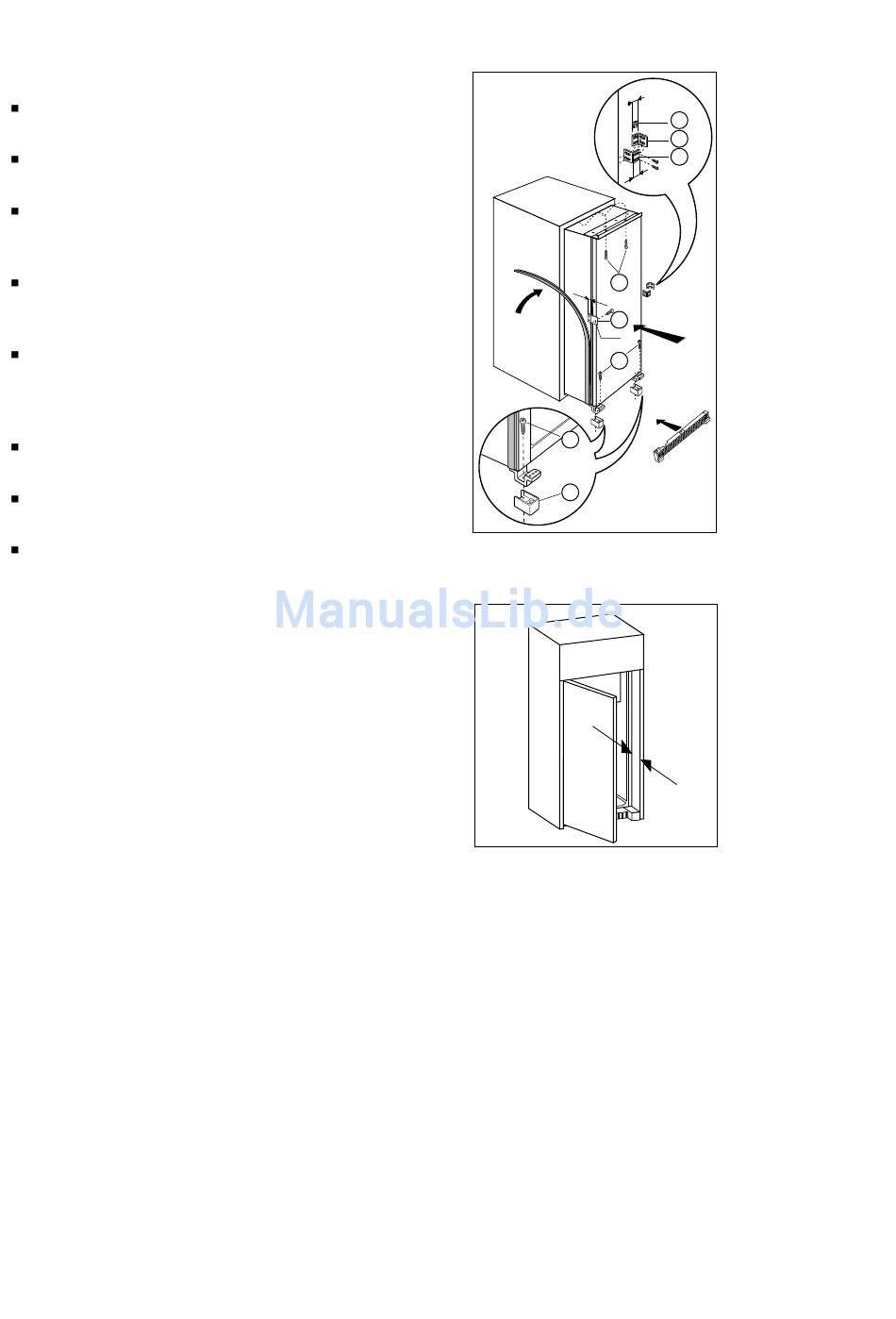

Einbau des Gerätes in die Nische
Bohren Sie das Möbel mit einem Bohrer mit dem
Durchmesser 2,5 (maximale Tiefe 10 mm) vor.
Befestigen Sie Winkel (1) am Gerät und bringen Sie
die Gummidichtung an.
Befestigen Sie Winkel (2) am Gerät und Winkel (3)
am Möbel, falls die Tür nicht schon montiert sein
sollte.
Schieben Sie den Kühlschrank in die Nische ein
und bauen Sie ihn 48 mm nach innen im Vergleich
zur Möbelfläche ein (Abb. 4).
Befestigen Sie den Kühlschrank mit den Schrauben
(5) an der Ober- und Unterseite der Nische, nach-
dem Sie die Einsatzstücke (6) unter den unteren
Scharnieren eingefügt haben.
Befestigen Sie Winkel (1) am Möbel und Winkel
(2+3), durch Einsetzen der Feder (4), untereinander.
Montieren Sie das mit Federn ausgestattete Belüf-
tungsgitter.
Bringen Sie die Scharnierabdeckung an.
22
(Abb. 3)
D612
D583
18mm
4
3
2
13mm
5
28mm
1
Ø 2,5
5
5
6
48mm
Abb. 3
Abb. 4
