ANWEISUNGEN FÜR DEN INTEGRIERTEN EINBAU

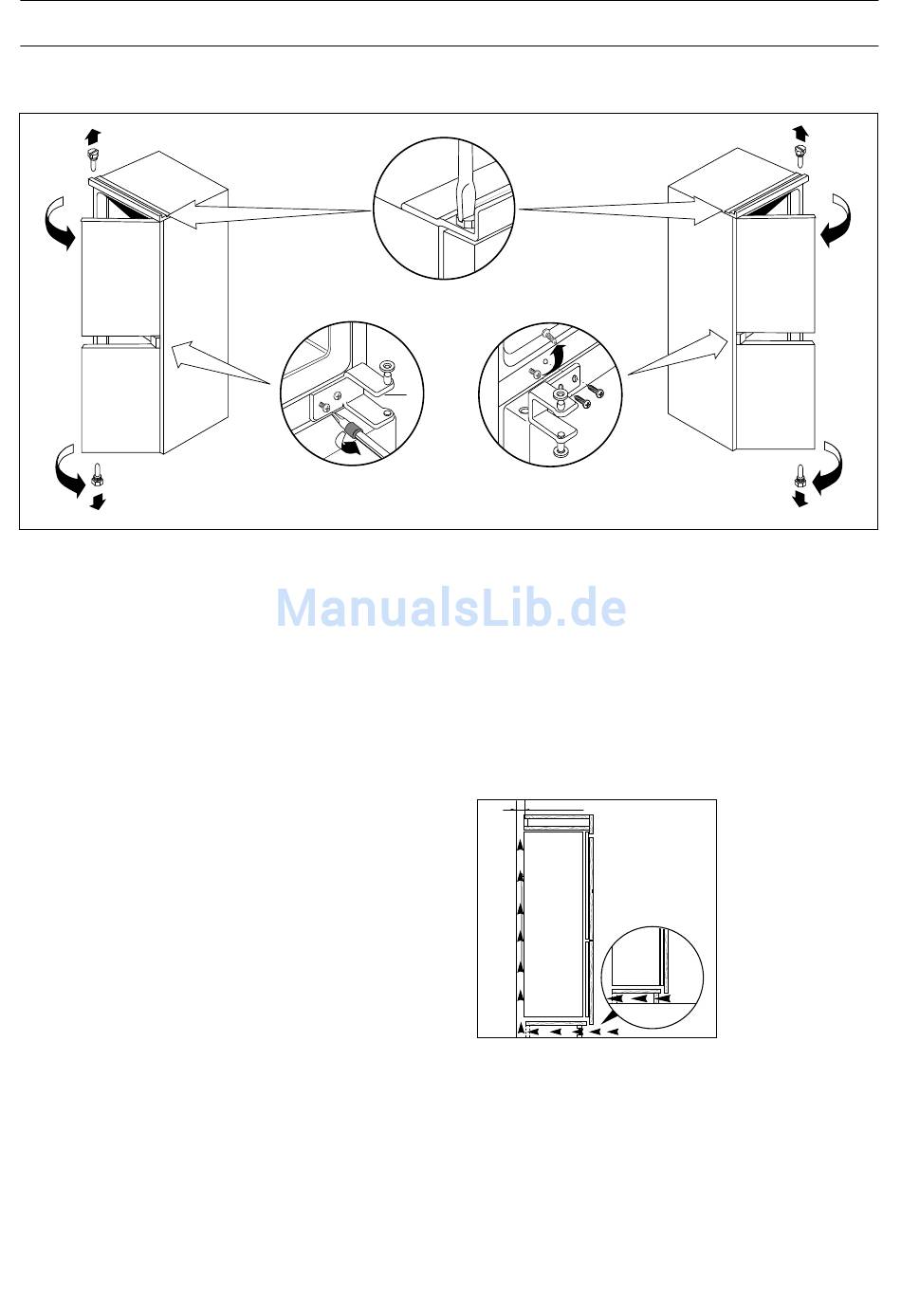

Türanschlagwechsel
P
P1
D114
Abb. 1
Rechtsöffnung
Stifte «P» u. «P1» entfernen.
Linksöffnung
«P» von beiden Seiten entfernen. Tür abnehmen.
Mittelscharnier «A» abnehmen und auf gegenüberlie-
gende Seite montieren.
Tür wieder einsetzen. «P» auf linke Seite montieren.
«P1» von rechter Seite entfernen.
(Abb. 1)
A
Nischenmaße
Höhe
1780 mm
Tiefe
550 mm
Breite
560 mm
Um eine optimale Belüftung des Gerätes zu erzielen,
müssen die Angaben vom Lüftungsquerschnitt
(Abb. 2) eingehalten werden.
2
50-min. cm
200
D027
P
P1
Abb. 2
min.
200
2
cm
5
