Anleitung zur Montage von Kühlschrank-
und Küchenmöbeltür

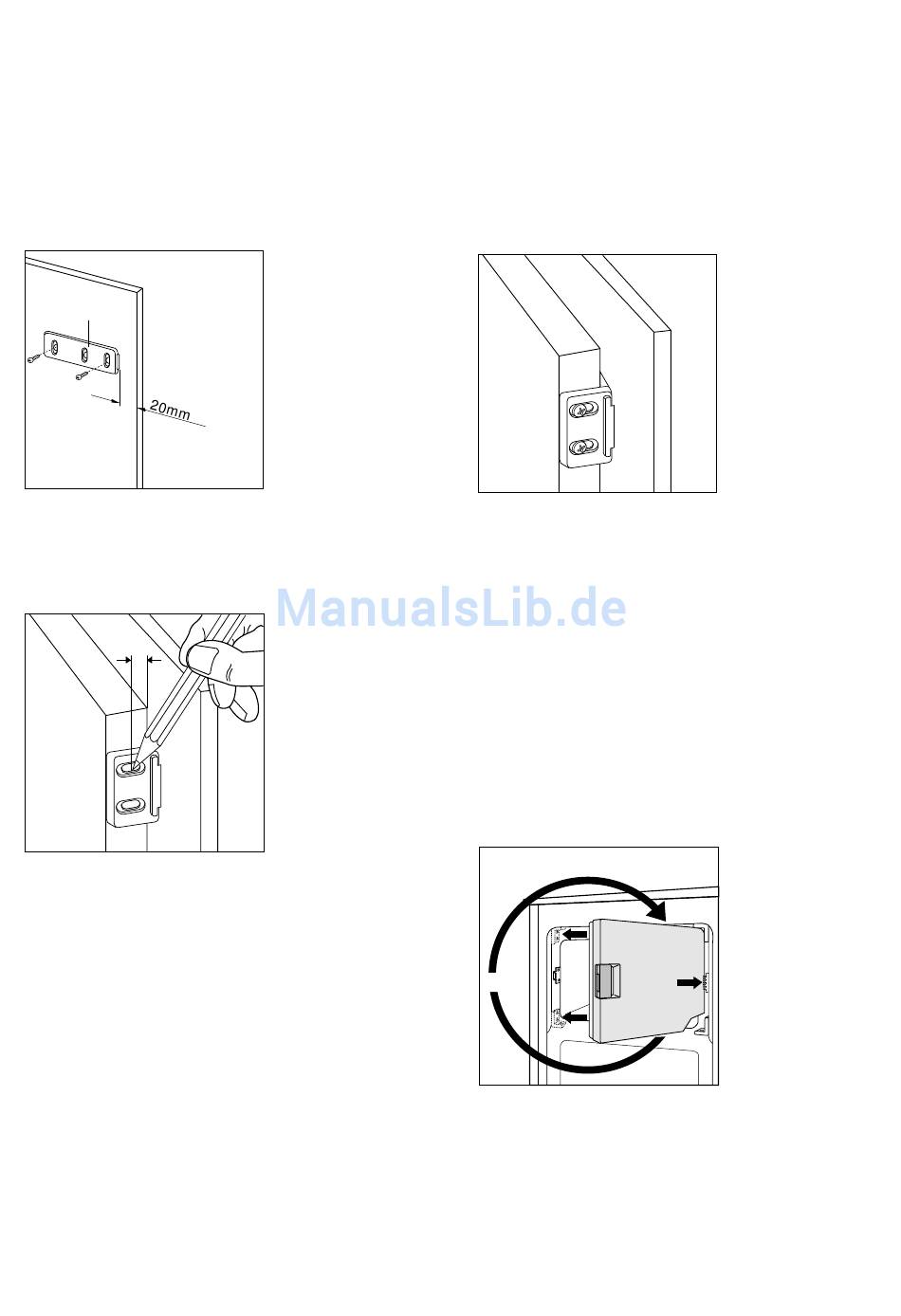

Die Türmitnehmer (C) gemäß Zeichnung an der Innen-
seite der Möbeltür oben und unten anhalten und die äu-
ßeren Schraublöcher anzeichnen.
Nach Vorstechen der Löcher die Türmitnehmer mit
Schrauben 3,5x16 mm an der Möbeltür befestigen.
C
D135
Öffnen Sie die Tür des Gerätes und die des Möbels
um ca. 90°.
Setzen Sie die Winkelstücke auf die Türmitnehmer.
Halten Sie Geräte- und Möbeltür zusammen und mar-
kieren Sie die Löcher.
8mm
PR34
Abb. 5
Abb. 6
Nehmen Sie die Winkelstücke ab und bohren Sie die
Löcher 3,2 mm Ø. Setzen Sie die Winkelstücke wieder
auf die Türmitnehmer und fixieren Sie diese mit den
beiliegenden Schrauben (3,5x16 mm).
Zur eventuellen Ausrichtung der Möbeltür den Spiel-
raum der Langlöcher benutzen.
Nach Abschluß der Arbeiten das exakte Schließen der
Türen überprüfen.
PR35
Türanschlagwechsel - Gefrierabteil
Haben Sie einen Türanschlagwechsel der Kühl-
schranktür von rechts auf links vorgenommen, emp-
fiehlt es sich, auch den Anschlag für das Gefrierabteil
entsprechend zu ändern.
Gehen Sie dabei wie folgt vor:
1. Lösen Sie das untere Scharnier der Tür.
2. Nehmen Sie die Tür des Gefrierfaches ab und ent-
fernen Sie das obere Scharnier.
3. Schrauben Sie den Türverschluß ab und montieren
Sie ihn an der gegenüberliegenden Seite.
4. Befestigen Sie das obere Scharnier.
5. Montieren Sie die Gefrierfachtür auf links und
schrauben Sie das untere Scharnier an.
180°
PR78
Abb. 7
(Abb. 8)
Abb. 8
23
