Drehen Sie das Scharnier um und fixieren Sie es unter
Verwendung der dafür vorgesehenen Löcher an der
gegenüberliegenden Seite. Positionieren Sie die Ab-
deckungen, die Sie auf der anderen Seite abgenom-
men haben.
Montieren Sie wieder die Türen und schrauben Sie
das obere und das untere Scharnier an.
Wichtig
Das mittlere Scharnier kann in horizontaler Richtung
um 3 mm verschoben werden, um die Türausrichtung
zu ermöglichen.
Gehen Sie dazu wie folgt vor:
Lösen Sie die Schrauben, die das mittlere Scharnier
befestigen und verschieben Sie es bis die Türen aus-
gerichtet sind. Fixieren Sie erneut das Scharnier.

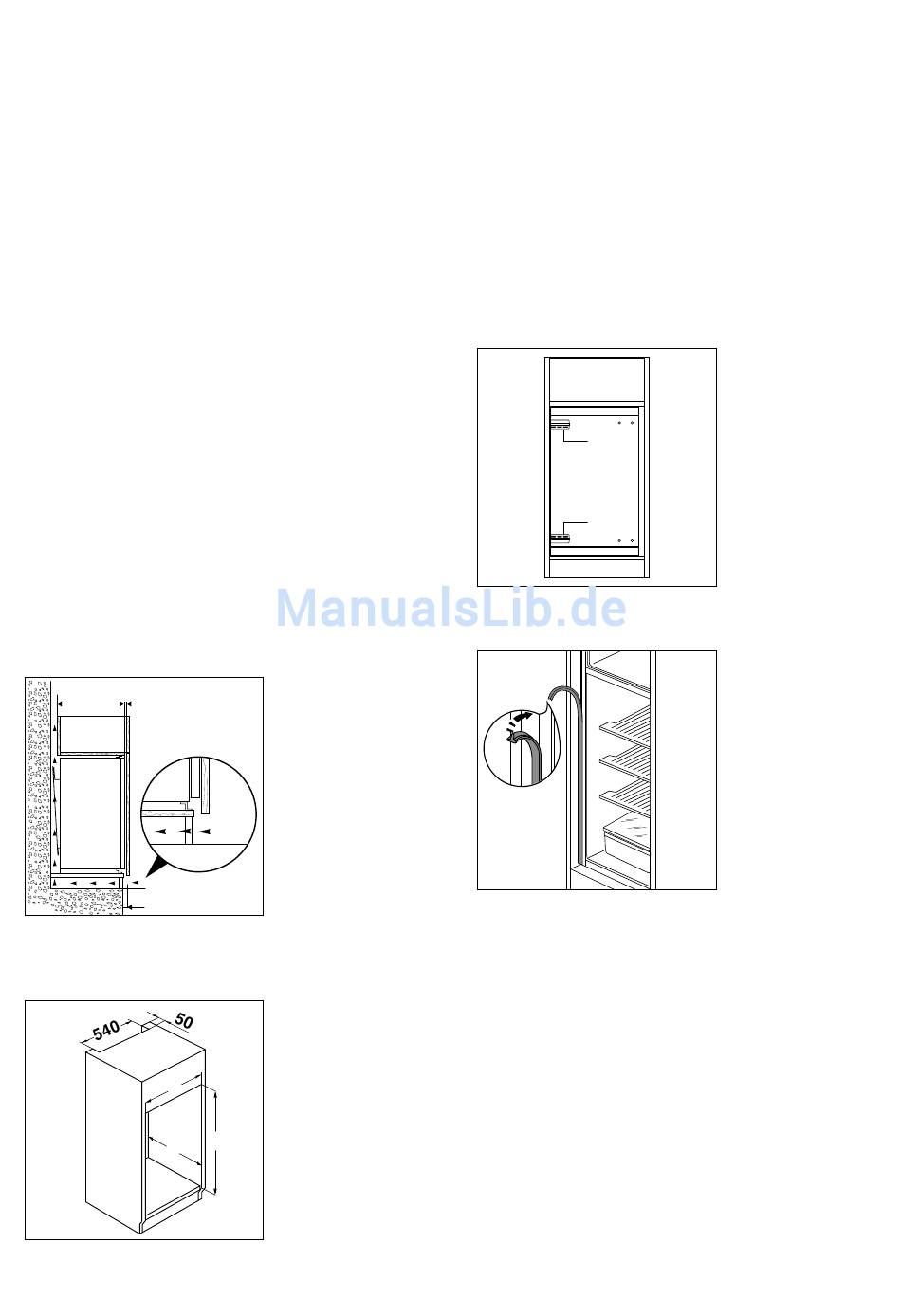

Einbau und Befestigung des Aufbaumö-
bels
Abmessungen der Nische:
Höhe 1446 mm
Tiefe 550 mm
Breite 560 mm
Die Belüftung erfolgt durch das Gerätegitter und eine
Öffnung, die im Möbelsockel zu durchbohren ist (Min-
destquerschnitt 200 cm
50 8
25
D296
Im oberen Teil des Möbels ist eine Entlüftungsöffnung
mit einer Tiefe von 50 mm und einer Breite von 540
mm (Abb. 4-5) anzubringen.
L
P
D010
2
- Abb. 4).
Abb. 4
2
200 cm
Abb. 5
H
Bringen Sie an der Geräteoberseite die vorgesehene
Profilleiste an.
Führen Sie diesen Arbeitsschritt aus, bevor Sie das
Gerät in die Nische einfügen.
Lassen Sie das Gerät in die Nische gleiten, und lehnen
Sie es an der Wand an, die der Richtung der Türöff-
nung entspricht (Abb. 6). Vergewissern Sie sich, daß
das Gerät bei geschlossener Tür vom Nischenrand ei-
nen Abstand von 8 mm hat (Abb. 4).
Fixieren Sie mit Hilfe der 6 eigens dazu mitgelieferten
Schrauben die obere Profilleiste und das untere Belüf-
tungsgitter.
A
A
D117
Setzen Sie die aufdrückbare Dichtung zwischen Gerät
und Möbel ein (Abb. 7).
D290
Abb. 6
Abb. 7
