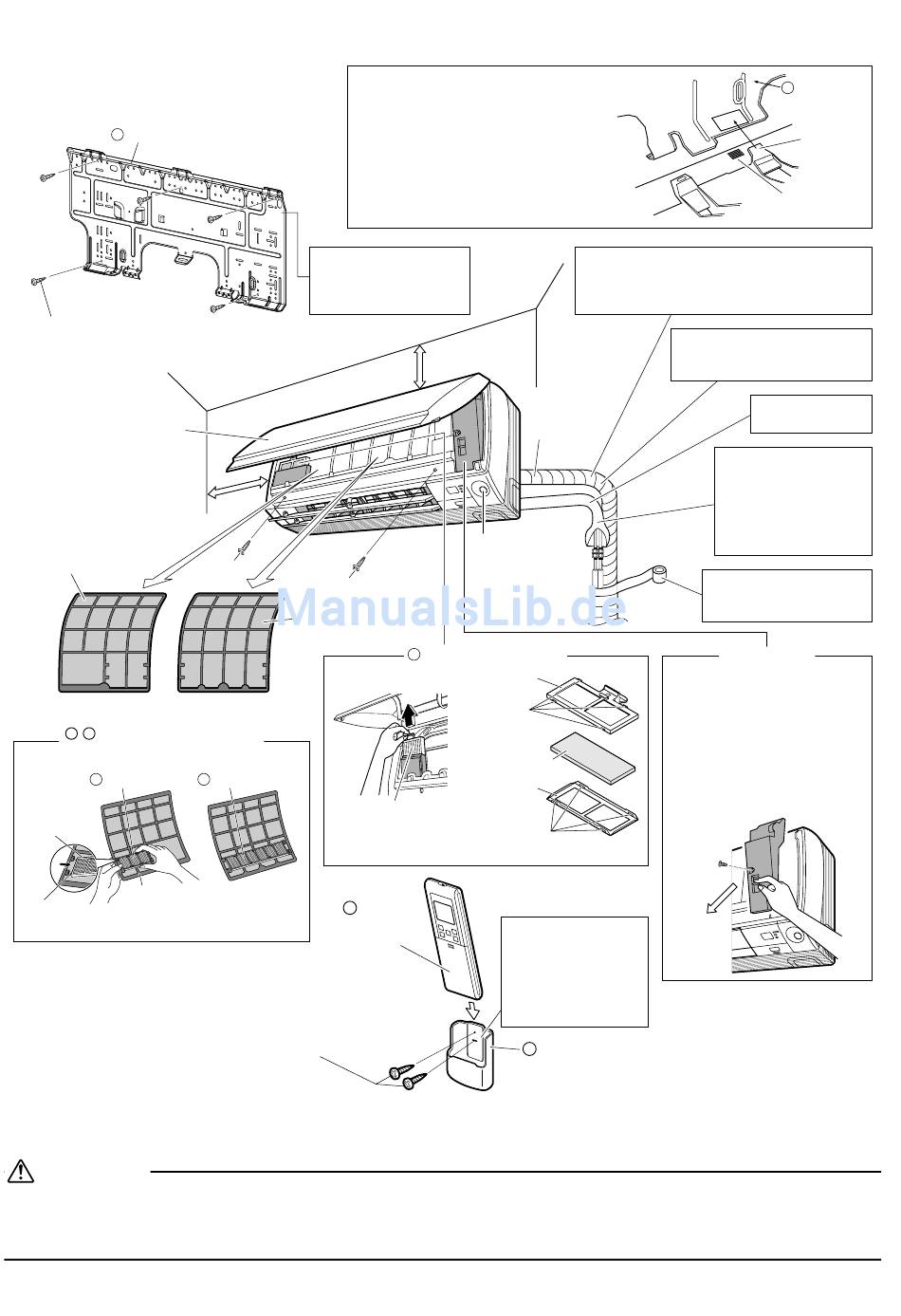

Installierungszeichnungen für Inneneinheit
A Befestigungsblech
Schrauben
(bauseits beizustellen: M4 × 25L)
Vorderseite
50mm oder mehr
von der Wand
(auf beiden Seiten)
Luftfilter
(Linke Seite)
B , C
Fotokatalytischer Titan-Apatit-
Luftreinigungsfilter
B (kurz)
Filterrahmen
Luftfilter
Lasche
INTELLIGENTER ÜBERWACHUNGSsensor
ACHTUNG
1) Unterlassen Sie Anstoßen oder heftiges Drücken des INTELLIGENTEN ÜBERWACHUNGSsensors. Dadurch können
Schäden und Fehlfunktionen verursacht werden.
2) Keine großen Gegenstände nahe am Sensor aufstellen. Außerdem Heizkörper oder Luftbefeuchter außerhalb des Sensor-Erkennungsbereichs plazieren.
3
Das Befestigungsblech sollte
an einer Wand angebracht
werden, die das Gewicht der
Inneneinheit tragen kann.
M4 × 16L
M4 × 16L
Luftfilter
Nach oben ziehen
(Rechte Seite)
C (lang)
Luftversorgungsfilter (grau)
• Den Knopf zum
Hochziehen halten.
E
Drahtlose
Fernbedienung
Schrauben
(bauseits beizustellen: M3 × 20L)
Anbringen des Innenaggregats.
Haken Sie die Klemmen des Bodenrahmens
auf der montageplatte ein.
Wenn sich die Klemmen nur schwer einhaken
lassen, nehmen Sie den Frontgrill ab.
Entfernen des Innenaggregats.
Drücken Sie den markierten Bereich (am
unteren Teil des Frontgrills) nach oben, um die
Klemmen zu lösen. Wenn sie sich nur schwer
lösen lassen, nehmen Sie den Frontgrill ab.
30mm oder mehr
von der Decke
Befeuchterschlauch
INTELLIGENTER
ÜBERWACHUNGS
sensor
D Luftversorgungsfilter (grau)
Filterrahmen
Halter
(4 Positionen)
Luftversorgungsfilter
Filterrahmen
Bohrungen
(4 Positionen)
Stellen Sie vor dem
Anschrauben des
Fernbedienungshalters an
die Wand sicher, daß die
Steuersignale richtig von
der Inneneinheit
empfangen werden.
F
Fernbedienungshalterung
Bodenrahmen
Vorderes
Gitter
Falls das Verlegen des Befeuchterschlauchs schwierig ist,
schneiden Sie den Schlauch vor dem Verlegen zurecht,
und schließen Sie ihn dann mit der im Lieferumfang des
Außengeräts enthaltenen Verbindung an.
Achten Sie bei der Installation
darauf, dass der Befeuchterschlauch
an keiner Stelle durchhängt.
Wärmeisolierung auf eine
angemessene Länge
zuschneiden und mit Band
umwickeln. Hierbei
sicherstellen, daß am
Schnitt der Wärmeisolierung
kein Spalt verbleibt.
Die Wärmeisolierung von
unten nach oben mit
Verkleidungsband umwickeln.
Wartungsdeckel
Öffnen des Wartungsdeckels
Der Wartungsdeckel ist vom Typ
offen/geschlossen.
Vorgehensweise zum Öffnen
1) Entfernen Sie die Schrauben des
Wartungsdeckels.
2) Ziehen Sie den Wartungsdeckel
in Pfeilrichtung diagonal nach
unten heraus.
3) Nach unten ziehen.
A Befestigungs-
blech
Clip
Markierung
(Rückseite)
Installieren Sie den
Schlauch mit Gefälle.
■Deutsch
