5.
Verlegen von Rohrleitungen, Schläuchen und Kabeln.
• Schließen Sie den Befeuchterschlauch an den
Anschluss der Inneneinheit an. Details finden Sie unter
4. Installation des Befeuchterschlauchs.
• Verlegen Sie die Rohre und den Befeuchterschlauch
abhängig von den abgehenden Rohren so, wie in der
unten stehenden Abbildung dargestellt.
• Achten Sie darauf, den Kondensatschlauch mit Gefälle
zu verlegen.
• Umwickeln Sie die Rohre und den Kondensatschlauch
zusammen mit Isolierband.

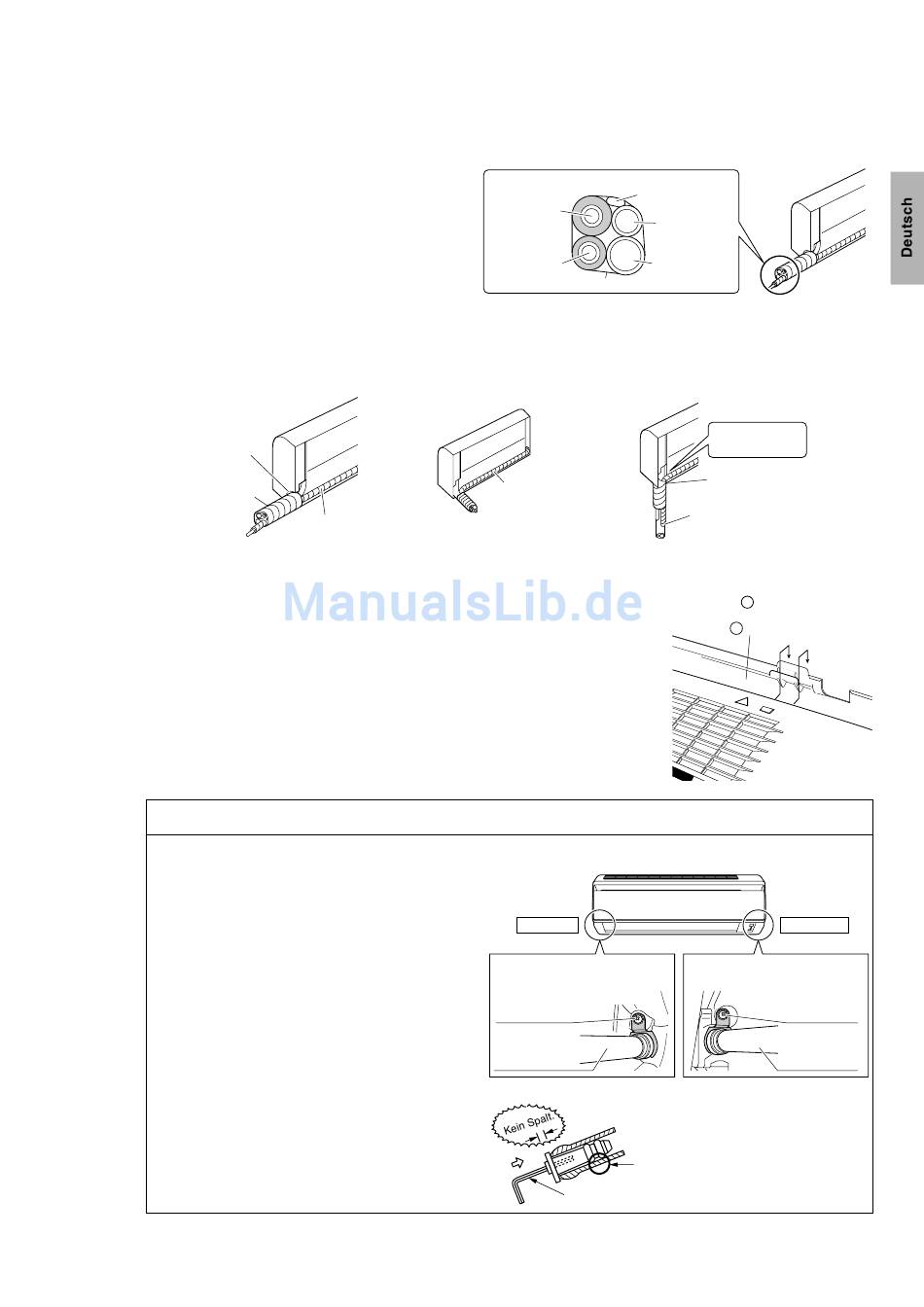

5-1. Verrohrung rechts, rechts hinten oder rechts unten.
• Verrohrung rechts
Schneiden Sie eine
Öffnung für die
Rohrdurchführung.
Installieren
mit Gefälle.
1) Die Rohre, Schläuche und Geräte-Verbindungskabel mit Isolierband umwickeln, wie im
Rohrleitungsbündeldiagramm gezeigt.
2) Führen Sie alle Leitungen durch die Wandöffnung und befestigen Sie die Inneneinheit an der
3) Schließen Sie die Rohrleitungen an.
5-2. Verrohrung links, links hinten oder links unten.
Austauschen des Kondensatschlauchs und des Kondensatstopfens.
• Austausch auf der linken Seite
1) Lösen Sie die Befestigungsschraube auf der
rechten Seite und nehmen den
Kondensatschlauch ab.
2) Entfernen Sie den Stopfen auf der linken Seite
und setzen in rechts ein.
3) Den Ablaufschlauch einführen und mit den in
SCHRITT 1) entfernten Schrauben befestigen.
■Deutsch
• Verrohrung rechts hinten
Befeuchterschlauch
Rohre bündeln
Geräte-
Verbindungskabel
Gasrohr
Kondensatschlauch
Befeuchterschlauch
Flüssigkeitsrohr
Isolierband
• Verrohrung rechts unten
Befeuchterschlauch
Befestigungsposition des Kondensatschlauchs
* Der Kondensatschlauch befindet sich auf der Rückseite des Geräts.
Linke Seite
Vorderseite des Geräts
Befestigung auf der linken Seite
Halteschrauben für
die Inneneinheit
Ablaufschlauch
Anbringen der blaßverschlußschraub
Beim Hineindrücken kein Schmiermittel
auftragen (Kältemaschinenöl).
Auftragen von Öl verursacht
Verschlechterung und Lecken von Ablaß
an der Verschlußschraube.
Einen Sechskantsteckschlüssel (4mm) einschieben.
Wir empfehlen ein
Winkelstück.
Schneiden Sie eine Öffnung
für die Rohrdurchführung.
Befeuchterschlauch
Befestigungsblech.
A
A
Befestigungsblech
Rechte Seite
Befestigung auf der rechten Seite
(Auslieferungszustand)
Schraube zur
Sicherung
der Isolation
Ablaufschlauch
10
