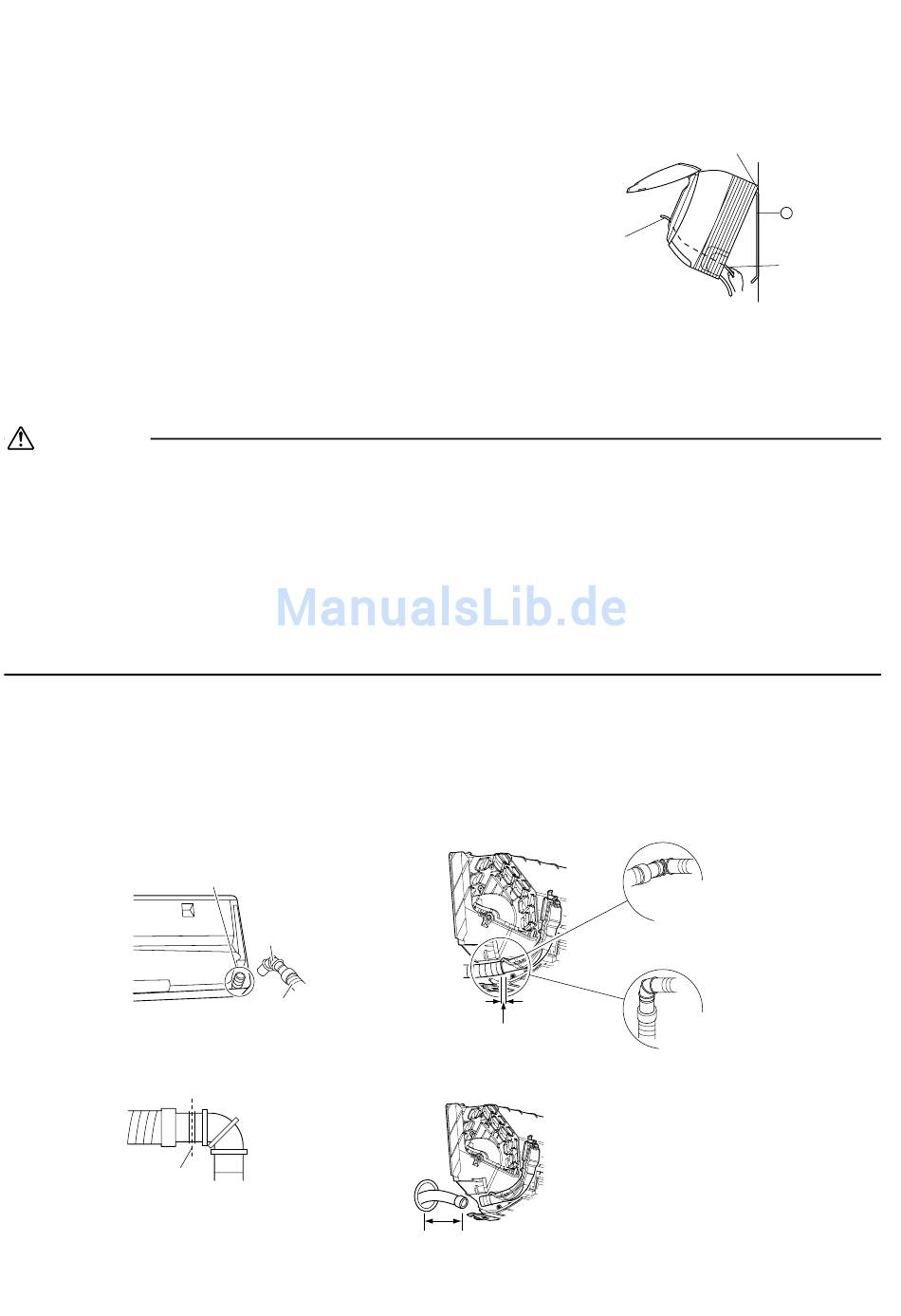

Installation des Innengeräts
3.
Geräte-Verbindungskabel.
1) Die Frontplatte öffnen, dann den Wartungsdeckel abnehmen.
2) Die Geräte-Verbindungskabel vom Außengerät durch die
Wanddurchführung und dann durch die Rückseite des
Innengeräts einziehen. Die Kabel bis zur Vorderseite ziehen.
Die Enden der Bindedrähte vorher hochbiegen, um die Arbeit
zu erleichtern. (Wenn die Enden der Geräte-
Verbindungskabel zuerst abisoliert werden sollen, die
Kabelenden mit Klebeband bündeln.)
3) Drücken Sie den Bodenrahmen der Inneneinheit mit beiden
Händen auf die Haken der Befestigungsplatte. Achten Sie
darauf, daß die Drähte nicht an der Kante der Inneneinheit
eingeklemmt werden.
4.
Installation des Befeuchterschlauchs.
ACHTUNG
• Verwenden Sie den als Sonderzubehör erhältlichen Befeuchterschlauch. (KPMH996A10S (10m-Satz), KPMH996A15S (15m-Satz))
1) Die Länge des Befeuchterschlauchs muss eingestellt werden, um die Befeuchtungskapazität zu gewährleisten.
Überschüssige Schlauchlängen abschneiden.
Die Schlauchlänge mit der Fernbedienung einstellen. (Siehe Seite 13.)
• Bringen Sie eine Abdeckung am Ende jedes Befeuchterschlauchs an, damit keine Feuchtigkeit oder Fremdkörper in den
Schlauch eindringen, wenn er nicht an Außen- und Innengerät angeschlossen wird.
• Wenn der Befeuchterschlauch in der Wand verlegt wird, verschließen Sie die Enden des Befeuchterschlauchs mit
Klebeband o. Ä., um das Eindringen von Wasser oder anderen Fremdkörpern zu verhüten, bis er an die Kanäle von Innen-
und Außengerät angeschlossen ist.
• Den Befeuchterschlauch nicht mehr als 90° biegen.
• Achten Sie bei der Installation des Befeuchterschlauchs darauf, die Manschette nicht zu verformen.
4-1. Anschluss an die Inneneinheit.
• Schließen Sie den Befeuchtungsschlauch mit dem Stutzen an die Inneneinheit an.
• Einen Befeuchterschlauch von geeigneter Länge verwenden, wie unten gezeigt.
10m-Satz: 8m-Schlauch
15m-Satz: 2m-Schlauch
• Nehmen Sie zum Anschließen der Befeuchterschläuche von Innen- und Außengerät auf die Installationsanleitung
des Außengeräts Bezug.
Der Schlauch lässt sich bei ausgebautem
Frontgitter leichter montieren.
• Verrohrung links hinten
Schneiden Sie
den Stutzen hier ab.
(Ist der Befeuchterschlauch zu lang,
kürzen Sie ihn und kleben einen als
Zubehör erhältlichen Stutzen an.)
9
Stutzen
Schließen Sie den
Befeuchtungsschlauch
mit dem Stutzen an die
Inneneinheit an.
Befeuchterschlauch
Schieben Sie ihn soweit wie möglich
hinein, damit kein Spalt entsteht.
etwa 100mm
Die Inneneinheit hier einhaken.
Wenn die Enden der
Geräte-Verbindungskabel
vorher abisoliert werden, die
rechten Enden der Kabel
mit Isolierband binden.
Führen Sie den
Befeuchterschlauch seitlich
aus dem Gerät hinaus.
Führen Sie den
Befeuchterschlauch nach
unten aus dem Gerät hinaus.
Der Befeuchterschlauch
muss etwa 100mm aus der
Wandöffnung herausragen.
Befestigungsblech
A
Geräte-
Verbindungskabel
■Deutsch
