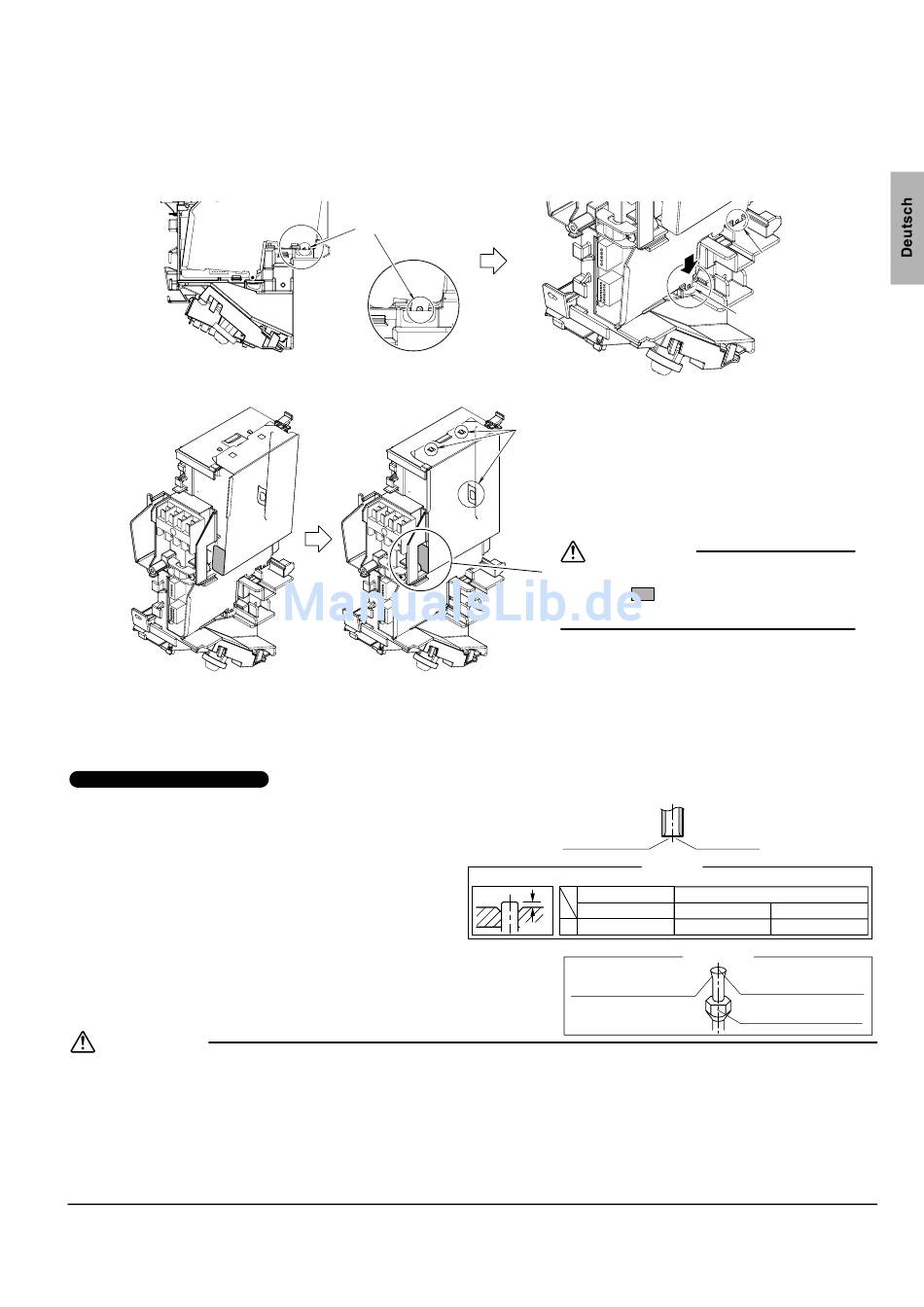

• Anbringen der Metallabdeckungen der elektrischen Anschlüsse
Bringen Sie die Metallabdeckungen der elektrischen Anschlüsse wie folgt an.
1) Lehnen Sie die Metallabdeckung wie in der Abbildung gezeigt an, und bringen Sie Befestigungslasche (1) an der
Unterseite des elektrischen Anschlusskastens an.
2) Bringen Sie Befestigungslasche (2) an der Unterseite der Metallabdeckung an.
3) Schieben Sie den oberen Teil der Metallabdeckung ein und bringen Sie die 3 Befestigungslaschen an.
Verlegen der Kühlmittelleitungen
Bei einer Multi-Inneneinheit
1.
Aufweiten des Rohrendes.
1) Schneiden Sie das Rohrende mit einem
Rohrschneider ab.
2) Entfernen Sie Grat mit der Schnittfläche nach unten,
damit keine Metallspäne in das Rohr eintreten.
3) Setzen Sie die Konusmutter auf das Rohr.
4) Weiten Sie das Rohr auf.
5) Überprüfen Sie, daß das Rohr angemessen
aufgeweitet worden ist.
WARNUNG
1) Verwenden Sie kein Mineralöl auf der Bördelverbindung.
2) Verhindern Sie, dass Mineralöl in das System eindringt, da dies die Lebensdauer der Geräte verkürzt.
3) Verwenden Sie niemals die gleichen Rohrleitungen, die für vorhergehende Installationen gebraucht wurden. Benutzen Sie nur
die mit dem Gerät mitgelieferten Teile.
4) Installieren Sie niemals einen Entfeuchter an diesem R410A – Gerät, um seine volle Lebensdauer zu garantieren.
5) Das Material des Entfeuchters könnte sich auflösen und das System beschädigen.
6) Unvollständiges Aufweiten kann Lecken von Kühlmittelgas verursachen.
■Deutsch
Befestigungslasche (1)
, installieren Sie wie im mit der Multi-Außeneinheit mitgelieferten Installierungshandbuch beschrieben.
Befestigungslasche
ACHTUNG
Achten Sie darauf, dass das abgedunkelte
Element (
Anschlusskasten gelangt.
(Genau rechtwinklig
schneiden.)
Aufweiten
Genau in der nachfolgend gezeigten Position einsetzen.
A
Bördelwerkzeug für R410A
Kupplungs-Typ
A
0-0,5mm
Einspannplatte
Die innere Oberfläche der
Aufweitung muß frei von
Fehlern sein.
Befestigungslasche
(1)
Befestigungslasche (2)
) nicht in den elektrischen
Grat entfernen
Herkömmliches Bördelwerkzeug
Kupplungs-Typ (Starrer Typ)
Flügelmutter-Typ (Englischer Typ)
1,0-1,5mm
1,5-2,0mm
Überprüfen
Das Rohrende muß in einem
perfekten Kreis gleichförmig
aufgeweitet sein.
Sicherstellen, daß die
Konusmutter angebracht ist.
6
