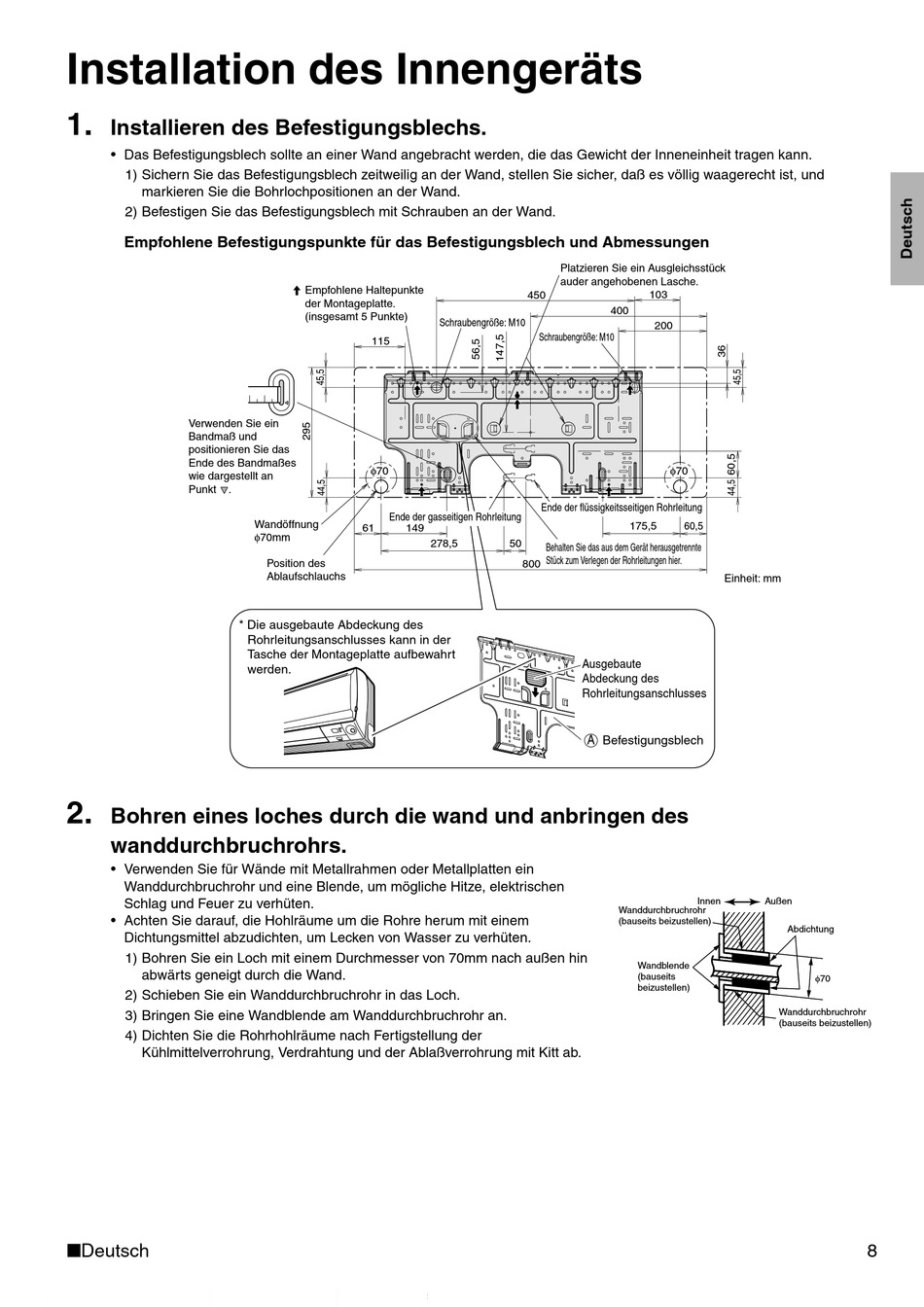

Installation des Innengeräts
1.
Installieren des Befestigungsblechs.
• Das Befestigungsblech sollte an einer Wand angebracht werden, die das Gewicht der Inneneinheit tragen kann.
1) Sichern Sie das Befestigungsblech zeitweilig an der Wand, stellen Sie sicher, daß es völlig waagerecht ist, und
markieren Sie die Bohrlochpositionen an der Wand.
2) Befestigen Sie das Befestigungsblech mit Schrauben an der Wand.
Empfohlene Befestigungspunkte für das Befestigungsblech und Abmessungen
Verwenden Sie ein
Bandmaß und
positionieren Sie das
Ende des Bandmaßes
wie dargestellt an
Punkt
.
* Die ausgebaute Abdeckung des
2.
Bohren eines loches durch die wand und anbringen des
wanddurchbruchrohrs.
• Verwenden Sie für Wände mit Metallrahmen oder Metallplatten ein
Wanddurchbruchrohr und eine Blende, um mögliche Hitze, elektrischen
Schlag und Feuer zu verhüten.
• Achten Sie darauf, die Hohlräume um die Rohre herum mit einem
Dichtungsmittel abzudichten, um Lecken von Wasser zu verhüten.
1) Bohren Sie ein Loch mit einem Durchmesser von 70mm nach außen hin
abwärts geneigt durch die Wand.
2) Schieben Sie ein Wanddurchbruchrohr in das Loch.
3) Bringen Sie eine Wandblende am Wanddurchbruchrohr an.
4) Dichten Sie die Rohrhohlräume nach Fertigstellung der
Kühlmittelverrohrung, Verdrahtung und der Ablaßverrohrung mit Kitt ab.
■Deutsch
Empfohlene Haltepunkte
der Montageplatte.
(insgesamt 5 Punkte)
115
φ70
Ende der gasseitigen Rohrleitung
Wandöffnung
61
149
φ70mm
Position des
Ablaufschlauchs
Rohrleitungsanschlusses kann in der
Tasche der Montageplatte aufbewahrt
werden.
Platzieren Sie ein Ausgleichsstück
auder angehobenen Lasche.
450
Schraubengröße: M10
Schraubengröße: M10
Ende der flüssigkeitsseitigen Rohrleitung
278,5
50
Behalten Sie das aus dem Gerät herausgetrennte
Stück zum Verlegen der Rohrleitungen hier.
800
Ausgebaute
Abdeckung des
Rohrleitungsanschlusses
A
Befestigungsblech
103
400
200
φ70
175,5
60,5
Einheit: mm
Innen
Außen
Wanddurchbruchrohr
(bauseits beizustellen)
Wandblende
(bauseits
beizustellen)
Wanddurchbruchrohr
(bauseits beizustellen)
Abdichtung
8
