Vorbereitung vor der Installation
1.

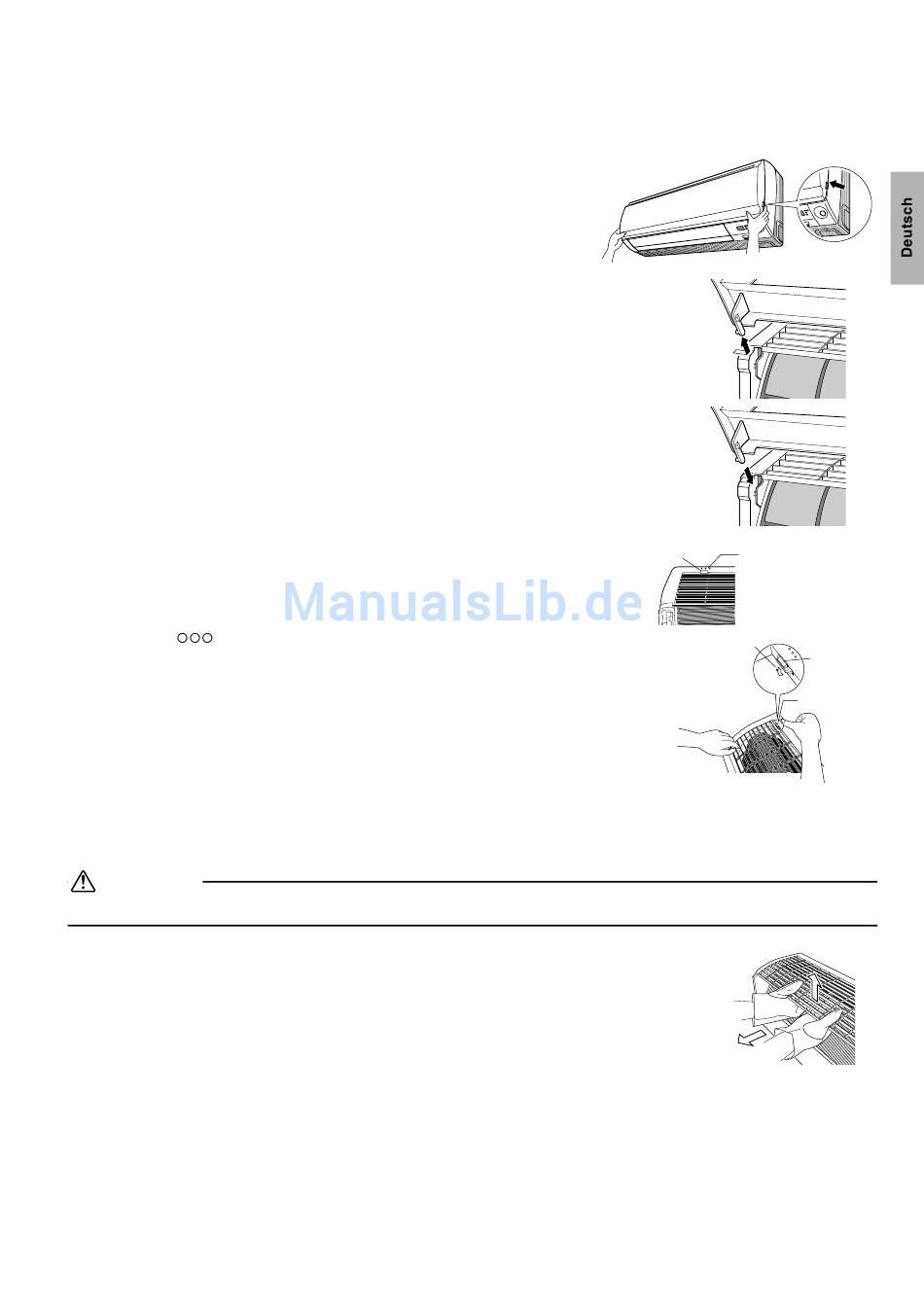

Abnehmen und Einbauen der Frontplatte.
• Vorgehensweise zum Entfernen
Greifen Sie mit den Fingern die Vorsprünge auf der linken und rechten Seite
des Hauptgeräts, und öffnen Sie die Frontplatte bis zum Anschlag.
Schieben Sie die Frontplatte seitwärts, um die Drehachse zu lösen. Ziehen
Sie dann die Frontplatte zum Abnehmen zu sich heran.
• Vorgehensweise zum Einbau
Bringen Sie die Laschen der Frontplatte in Übereinstimmung mit den
Schlitzen und drücken Sie diese vollständig hinein. Danach langsam
schließen. Drücken Sie die Mitte der unteren Fläche der Frontplatte fest ein,
damit die Laschen einrasten.
2.
Abnehmen und Einbauen des Frontgitters.
• Vorgehensweise zum Entfernen
1) Entfernen Sie zum Ausbauen des Luftfilters die Frontplatte.
2) 2 Schrauben vom Frontgrill entfernen.
3) Vor der
Kennzeichnung am Frontgitter befinden sich 3 obenliegende
Haken. Ziehen Sie das Frontgitter mit einer Hand leicht zu sich heran und
drücken Sie mit den Fingern Ihrer anderen Hand die Haken hinein.
Wenn kein Platz zum Arbeiten vorhanden ist, weil sich das Gerät nahe an der
Decke befindet
ACHTUNG
Denken Sie daran, Schutzhandschuhe zu tragen.
Legen Sie beide Hände unter die Mitte des Frontgitters und ziehen Sie es zu sich heran,
während Sie es gleichzeitig nach oben drücken.
• Vorgehensweise zum Einbau
1) Bauen Sie das Frontgitter ein und rasten Sie die oberen Haken fest ein (3 Stellen).
2) Schrauben Sie die 2 Schrauben des Frontgitters fest.
3) Bauen Sie den Luftfilter ein und bringen Sie dann die Frontplatte an.
■Deutsch
Drücken Sie
die Drehachse
der Frontplatte
in die Nut ein.
Kennzeichnung
Oberer Haken
(3 Stellen)
Nach unten drücken.
Ziehen Sie das Frontgitter
mit einer Hand leicht zu
sich heran und drücken
Sie mit den Fingern Ihrer
Oberer Haken
anderen Hand die Haken
hinein. (3 Stellen)
1) Nach oben
2) Zu Ihnen
heranziehen.
Oberer Haken
drücken.
