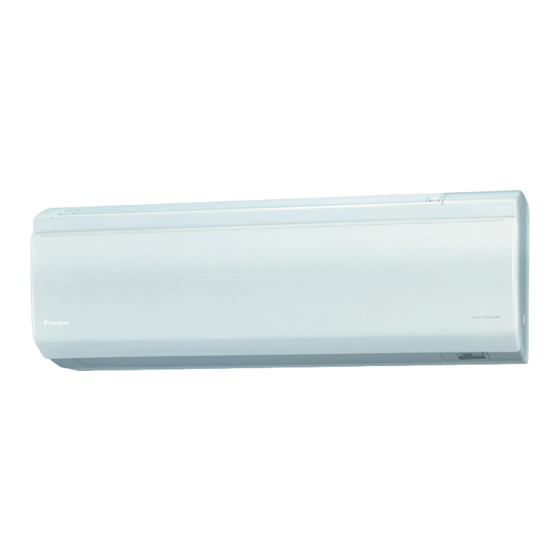

DAIKIN ROOM AIR CONDITIONER
INSTALLATION MANUAL
R410A Split Series
Installation manual
Installationsanleitung
Manuel d'installation
Montagehandleiding
Manual de instalación
Manuale d'installazione
ã÷åéñßäéï åãêáôÜóôáóçò
Manual de Instalação
óêîâîäñòâî ïî ìîíòàæó
ontaj kýlavuzlarý
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin CTXU25G2V1B
Inhaltszusammenfassung für Daikin CTXU25G2V1B
- Seite 1 DAIKIN ROOM AIR CONDITIONER INSTALLATION MANUAL R410A Split Series Installation manual Installationsanleitung Manuel d’installation Montagehandleiding Manual de instalación Manuale d’installazione ã÷åéñßäéï åãêáôÜóôáóçò Manual de Instalação óêîâîäñòâî ïî ìîíòàæó ontaj kýlavuzlarý MODELS CTXU25G2V1B CTXU35G2V1B CTXU42G2V1B CTXU50G2V1B...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG... Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung. -
Seite 3: Auswahl Des Installationsorts
Zubehör – Inneneinheit Befestigungsblech Drahtlose Fernbedienung Bedienungshandbuch Fotokatalytischer Titan-Apatit- Fernbedienungshalterung Installationsanleitung Luftreinigungsfilter (kurz) Fotokatalytischer Titan-Apatit- Trockenzellen AAA.LR03 Luftreinigungsfilter (lang) (Alkali) Halteschrauben für die Luftversorgungsfilter (grau) Inneneinheit (M4 × 12L) Auswahl des Installationsorts • Holen Sie vor der Wahl des Installierungsortes die Zustimmung des Benutzers ein. Inneneinheit. -
Seite 4: Installierungszeichnungen Für Inneneinheit
Installierungszeichnungen für Inneneinheit Anbringen des Innenaggregats. A Befestigungs- Haken Sie die Klemmen des Bodenrahmens blech auf der montageplatte ein. Wenn sich die Klemmen nur schwer einhaken A Befestigungsblech lassen, nehmen Sie den Frontgrill ab. Clip Entfernen des Innenaggregats. Drücken Sie den markierten Bereich (am unteren Teil des Frontgrills) nach oben, um die Bodenrahmen Markierung... - Seite 5 Vorbereitung vor der Installation Abnehmen und Einbauen der Frontplatte. • Vorgehensweise zum Entfernen Greifen Sie mit den Fingern die Vorsprünge auf der linken und rechten Seite des Hauptgeräts, und öffnen Sie die Frontplatte bis zum Anschlag. Schieben Sie die Frontplatte seitwärts, um die Drehachse zu lösen. Ziehen Sie dann die Frontplatte zum Abnehmen zu sich heran.
-
Seite 6: Vorbereitung Vor Der Installation
Vorbereitung vor der Installation Einrichten der verschiedenen Adressen. Wenn 2 Innengeräte in 1 Raum installiert sind, können die 2 drahtlosen Fernbedienungen für unters chiedliche Adressen eingerichtet werden. 1) Nehmen Sie die Metallabdeckung der elektrischen Anschlüsse ab. (Siehe Abnehmen/Anbringen der Metallabdeckungen der elektrischen ADDRESS Anschlüsse.) 2) Ziehen Sie auf der Leiterplatte den Jumper... - Seite 7 • Anbringen der Metallabdeckungen der elektrischen Anschlüsse Bringen Sie die Metallabdeckungen der elektrischen Anschlüsse wie folgt an. 1) Lehnen Sie die Metallabdeckung wie in der Abbildung gezeigt an, und bringen Sie Befestigungslasche (1) an der Unterseite des elektrischen Anschlusskastens an. 2) Bringen Sie Befestigungslasche (2) an der Unterseite der Metallabdeckung an.
-
Seite 8: Verlegen Der Kühlmittelleitungen
Verlegen der Kühlmittelleitungen Kühlmittelverrohrung. ACHTUNG 1) Verwenden Sie die Bördelmutter, die sich am Gerät befindet. (Damit die Bördelmutter nicht aufgrund von Altersverschleiß reißen kann.) 2) Tragen Sie, um ein Austreten von Gas zu verhindern, auf die Innenseite der Bördelung Kältemaschinenöl auf. (Verwenden Sie Kältemaschinenöl für R410A-Systeme.) 3) Verwenden Sie zum Festziehen der Bördelmuttern geeignete Drehmomentschlüssel, um eine Beschädigung der Bördelmuttern und ein Entweichen von Gas zu verhindern. - Seite 9 Installation des Innengeräts Installieren des Befestigungsblechs. • Das Befestigungsblech sollte an einer Wand angebracht werden, die das Gewicht der Inneneinheit tragen kann. 1) Sichern Sie das Befestigungsblech zeitweilig an der Wand, stellen Sie sicher, daß es völlig waagerecht ist, und markieren Sie die Bohrlochpositionen an der Wand.
-
Seite 10: Installation Des Innengeräts
Installation des Innengeräts Geräte-Verbindungskabel. 1) Die Frontplatte öffnen, dann den Wartungsdeckel abnehmen. Die Inneneinheit hier einhaken. 2) Die Geräte-Verbindungskabel vom Außengerät durch die Wanddurchführung und dann durch die Rückseite des Innengeräts einziehen. Die Kabel bis zur Vorderseite ziehen. Die Enden der Bindedrähte vorher hochbiegen, um die Arbeit Befestigungsblech zu erleichtern. - Seite 11 Verlegen von Rohrleitungen, Schläuchen und Kabeln. • Schließen Sie den Befeuchterschlauch an den Rohre bündeln Anschluss der Inneneinheit an. Details finden Sie unter Geräte- 4. Installation des Befeuchterschlauchs. Verbindungskabel Gasrohr • Verlegen Sie die Rohre und den Befeuchterschlauch Kondensatschlauch abhängig von den abgehenden Rohren so, wie in der unten stehenden Abbildung dargestellt.
- Seite 12 Installation des Innengeräts • Verrohrung links • Verrohrung links hinten • Verrohrung links unten Befeuchterschlauch Kältemittelleitung Kondensatschlauch Schneiden Sie eine Öffnung für die Schneiden Sie eine Rohrdurchführung. Öffnung für die Rohrdurchführung. Kältemittelleitung Befeuchterschlauch Kältemittelleitung 1) Austauschen des Kondensatschlauchs und des Kondensatstopfens. (Austauschen des Kondensatschlauchs und des Kondensatstopfens.) 2) Ziehen Sie die Kältemittelleitungen herein und verlegen Sie sie so, dass sie mit den Markierungen der Flüssigkeits- und Gasseite auf der...
- Seite 13 Verdrahtung. , installieren Sie wie im mit der Multi-Außeneinheit mitgelieferten Bei einer Multi-Inneneinheit Installierungshandbuch beschrieben. 1) Isolieren Sie die Drahtenden ab (15mm). 2) Ordnen Sie die Drahtfarben den Klemmennummern an den Klemmenblöcken der Innen- und der Außeneinheit zu und schrauben Sie die Drähte fest an den entsprechenden Klemmen an. 3) Schließen Sie die Erdleiter an die entsprechenden Klemmen an.
-
Seite 14: Eingeben Der Befeuchterschlauchlänge
Eingeben der Befeuchterschlauchlänge ACHTUNG Falls die Länge des Befeuchterschlauchs überhaupt nicht oder falsch eingestellt wird, kann sich die Befeuchtungskapazität verringern, oder merkwürdige Geräusche können vom Befeuchterschlauch erzeugt werden. Eingeben der Befeuchterschlauchlänge. Geben Sie, um eine gute Befeuchtung zu erreichen, die Länge des LCD-Feld Befeuchterschlauchs ein. -
Seite 15: Probebetrieb Und Prüfung
Probebetrieb und Prüfung Probebetrieb und Prüfung. 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, daß sie im festgelegten Bereich liegt. 1-2 Probebetrieb sollte entweder in Kühl- oder in Heizbetrieb durchgeführt werden. • Wählen Sie im Kühlbetrieb die niedrigste programmierbare Temperatur, und wählen Sie in Heizbetrieb die höchste programmierbare Temperatur. - Seite 16 Two-dimensional bar code is a code for manufacturing. 3P232706-1A M08B051A (0901) HT...
