2 BEDIENUNG

2.1 Einschalten des Geräts
Wenn das Gerät zum ersten Mal eingeschaltet wird, führt der Prozessor eine Reihe von Selbsttests durch, und es wird der
Startbildschirm angezeigt.
Am Ende der Startsequenz erscheint auf dem Bildschirm des Geräts die Bedieneransicht, die vor dem Abschalten des Geräts
angezeigt wurde.
2.2 Anzeigen und Bedienelemente – Abb. 2.1 und 2.2
Normalerweise erfolgt die Bedienung des Geräts über die Bedientasten, die sich am unteren Rand des Bildschirms befinden.
Kanal-Kurzkennzeichnung
Aktueller Wert
Physikalische
Einheiten
Bedientasten
Serieller Anschluss (Türinnenseite)
Gruppentaste
Zur Auswahl einer
anderen Prozessgruppe.
Prozessgruppe 1
Prozessgruppe 2
Prozessgruppe 3
Prozessgruppe 4
Prozessgruppe 5
Prozessgruppe 6
Gerätestatus u. Protokolle
Prozessgruppenname
Türschloss
Anzeigetaste
Zur Auswahl einer anderen
Prozessansicht bzw. eines
anderen Protokolls.
Balkendiagrammansicht –
Diagrammansicht –
siehe Abschnitt 2.4
siehe Abschnitt 2.3
Digitalansicht –
siehe Abschnitt 2.5
Prozessansicht – siehe Abschnitt 2.6

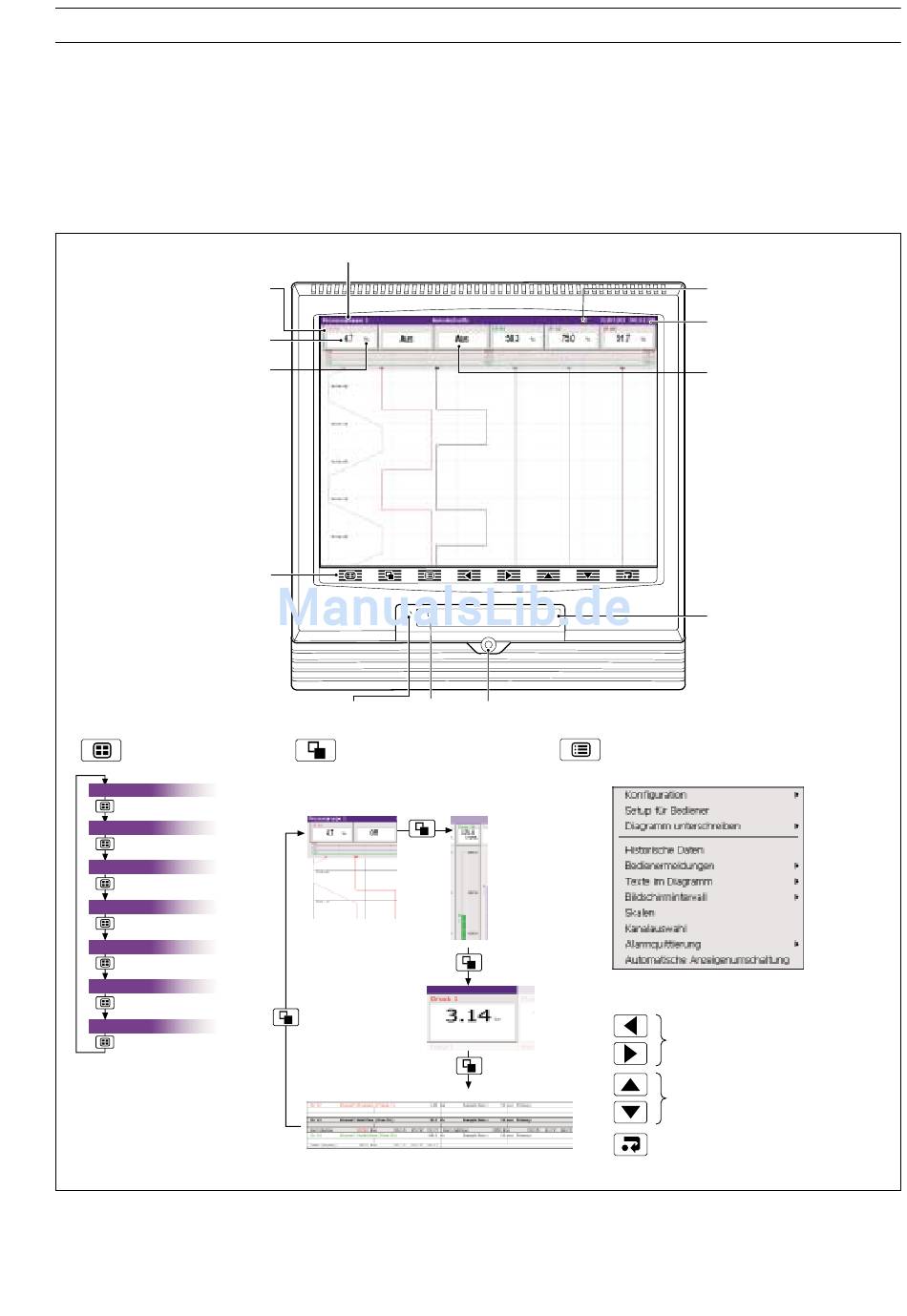

Abb. 2.1 Anzeigen und Bedienelemente
Nivellierschraube und Montagevorrichtung für zugriffssichere Versiegelung
Menütaste
Zum Anzeigen bzw. Ausblenden des der
jeweiligen Ansicht zugeordneten
kontextbezogenen Bedienermenüs:
Auch zum Verlassen des Menüs, ohne
Änderungen vorzunehmen, oder zur Rückkehr
zur vorherigen Menüebene.
Statussymbole – siehe
hintere Umschlagklappe
innen
Aktuelles Datum mit Uhrzeit
Digitale EIN- oder AUS-
Kennzeichnung, je nach
Eingangsstatus
Medienklappe
Nach-rechts-/Nach-links-Taste
Zum Blättern durch zuvor aufgezeichnete
Daten.
Nach-oben-/Nach-unten-Taste
Zum Hervorheben von Menüoptionen und
zum Blättern durch zuvor aufgezeichnete
Daten.
Eingabetaste
Zur Auswahl der hervorgehobenen
Menüoption.
