...2.5 Digitale Anzeige
Konfiguration
Setup fŸr Bediener
Bedienermeldungen
1 - 6 Anfang der Reihe
7 - 12 Ende der Reihe
13 - 18 Sek. aktiv
19 - 24 SŠubern in Bewegung
< benutzerdefiniert > Keine Meldung
Keine Meldung
Kanalauswahl
Kanalauswahl
Alle KanŠle fŸr Gruppe 1 anzeigen
Alle konfigurierten KanŠle anzeigen
Wählen Sie die Konfigurationsebene aus – siehe Abschnitt 4.
Wählen Sie die Einstellebene aus – siehe Abschnitt 3.
Fügen Sie dem Alarmereignisprotokoll eine der 24 vordefinierten Bedienermeldungen
(siehe Abschnitt 4.4.4) oder eine der benutzerdefinierten Meldungen hinzu. Wenn Sie
„Benutzerdefiniert" wählen, wird ein Eingabefeld angezeigt, über das Sie die Meldung
eingeben können – siehe Abb. 4.5 auf Seite 42. Die ausgewählte bzw. benutzerdefinierte
Meldung wird kurz in der Statusleiste angezeigt.
Mit dieser Funktion können Sie einzelne Kanalanzeiger für die gegenwärtig angezeigte
Prozessgruppe ausblenden oder anzeigen.
Mit „Alle löschen" deaktivieren Sie alle Kontrollkästchen und blenden alle Kanäle aus.
Mit „Alle auswählen" können Sie alle konfigurierten Kanäle für die Anzeige auswählen.
Wenn Sie einzelne Kontrollkästchen aktivieren, werden die entsprechenden Kanäle für die
Anzeige ausgewählt.
Wählen Sie „OK", um das Menü zu verlassen.
Hinweise.
• Die Größe der Anzeige wird automatisch der Anzahl der ausgewählten Kanäle
angepasst. Hierdurch wird die Aufzeichnung des Kanals nicht beeinträchtigt.
• Die Anzahl der Kanäle, die angezeigt werden können, hängt von der Anzahl der
aktivierten Prozessgruppen ab, wenn beispielsweise 5 Prozessgruppen aktiviert sind,
können für jede Gruppe bis zu 7 Kanäle angezeigt werden.
• Nicht konfigurierte Kanäle sind im Menü ausgegraut.

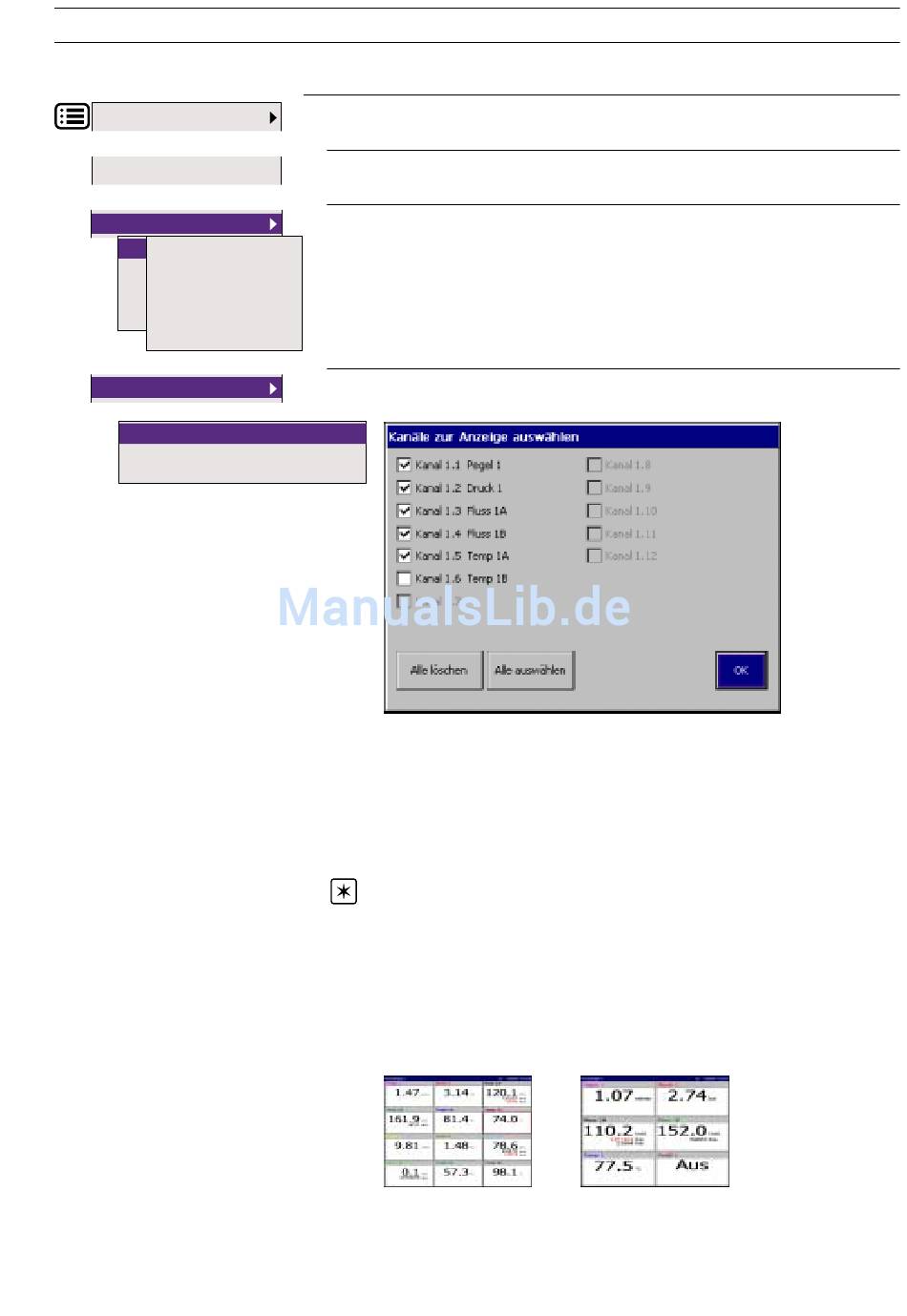

Zwölf Kanäle ausgewählt Sechs Kanäle ausgewählt
