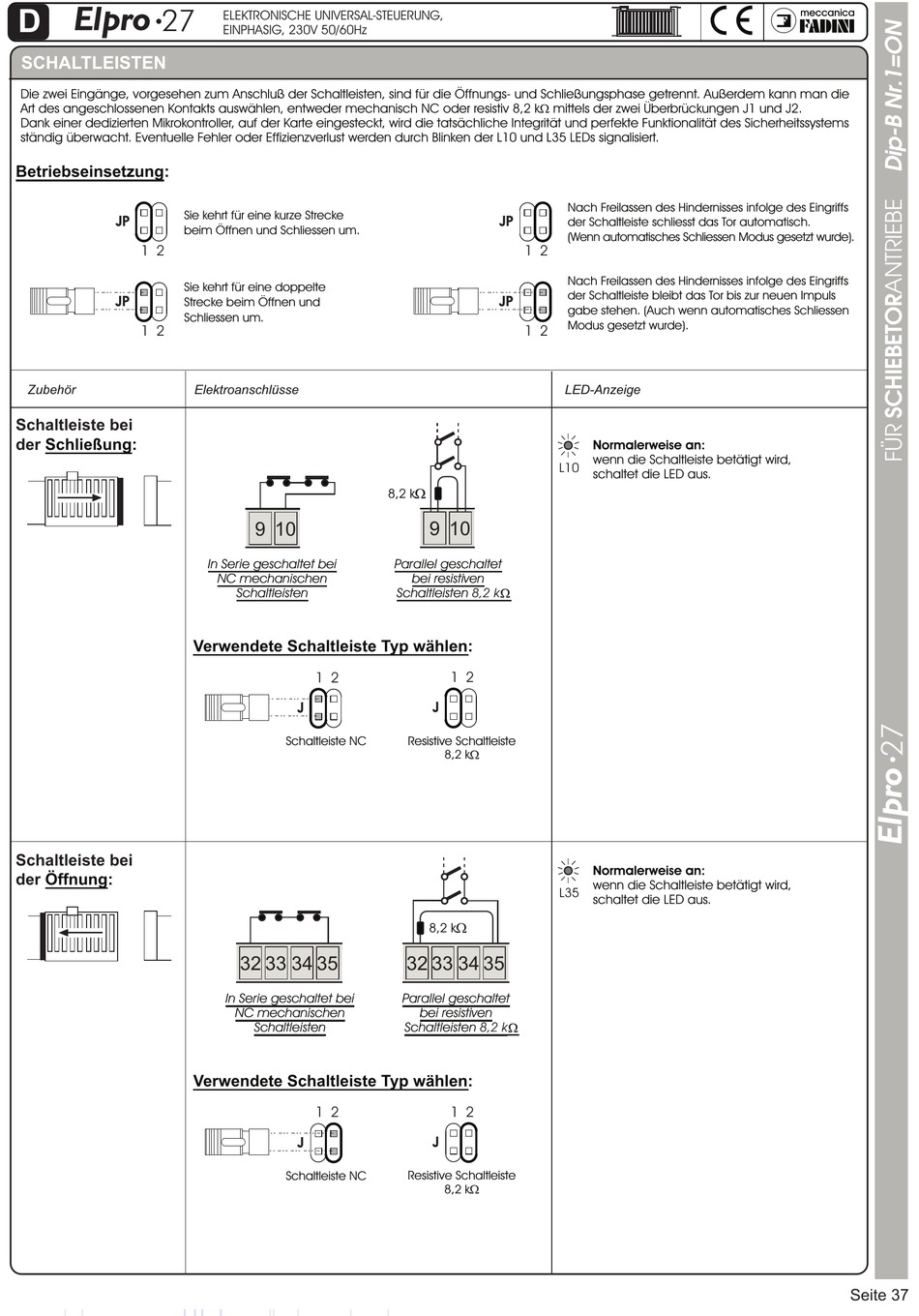

fadini Elpro 27 Betriebsanleitung Seite 4

D 27
SCHALTLEISTEN
Die zwei Eingänge, vorgesehen zum Anschluß der Schaltleisten, sind für die Öffnungs- und Schließungsphase getrennt. Außerdem kann man die
Art des angeschlossenen Kontakts auswählen, entweder mechanisch NC oder resistiv 8,2 k mittels der zwei Überbrückungen J1 und J2.
Dank einer dedizierten Mikrokontroller, auf der Karte eingesteckt, wird die tatsächliche Integrität und perfekte Funktionalität des Sicherheitssystems
ständig überwacht. Eventuelle Fehler oder Effizienzverlust werden durch Blinken der L10 und L35 LEDs signalisiert.
Betriebseinsetzung:
Sie kehrt für eine kurze Strecke
JP
beim Öffnen und Schliessen um.
1 2
Sie kehrt für eine doppelte
JP
Strecke beim Öffnen und
Schliessen um.
1 2
Zubehör
Schaltleiste bei
der Schließung:
Schaltleiste bei
der Öffnung:
ELEKTRONISCHE UNIVERSAL-STEUERUNG,
EINPHASIG, 230V 50/60Hz
Elektroanschlüsse
9 10
In Serie geschaltet bei
NC mechanischen
Schaltleisten
Verwendete Schaltleiste Typ wählen:
1 2
J
Schaltleiste NC
32 33 34 35
In Serie geschaltet bei
NC mechanischen
Schaltleisten
Verwendete Schaltleiste Typ wählen:
1 2
J
Schaltleiste NC
JP
1 2
JP
1 2
L10
8,2 k
9 10
Parallel geschaltet
bei resistiven
Schaltleisten 8,2 k
1 2
J
Resistive Schaltleiste
8,2 k
L35
8,2 k
32 33 34 35
Parallel geschaltet
bei resistiven
Schaltleisten 8,2 k
1 2
J
Resistive Schaltleiste
8,2 k
Nach Freilassen des Hindernisses infolge des Eingriffs
der Schaltleiste schliesst das Tor automatisch.
(Wenn automatisches Schliessen Modus gesetzt wurde).
Nach Freilassen des Hindernisses infolge des Eingriffs
der Schaltleiste bleibt das Tor bis zur neuen Impuls
gabe stehen. (Auch wenn automatisches Schliessen
Modus gesetzt wurde).
LED-Anzeige
Normalerweise an:
wenn die Schaltleiste betätigt wird,
schaltet die LED aus.
Normalerweise an:
wenn die Schaltleiste betätigt wird,
schaltet die LED aus.
meccanica
FADINI
Seite 37
