Montage- und Bedienungsanleitung Regelung R2
3061596_0106

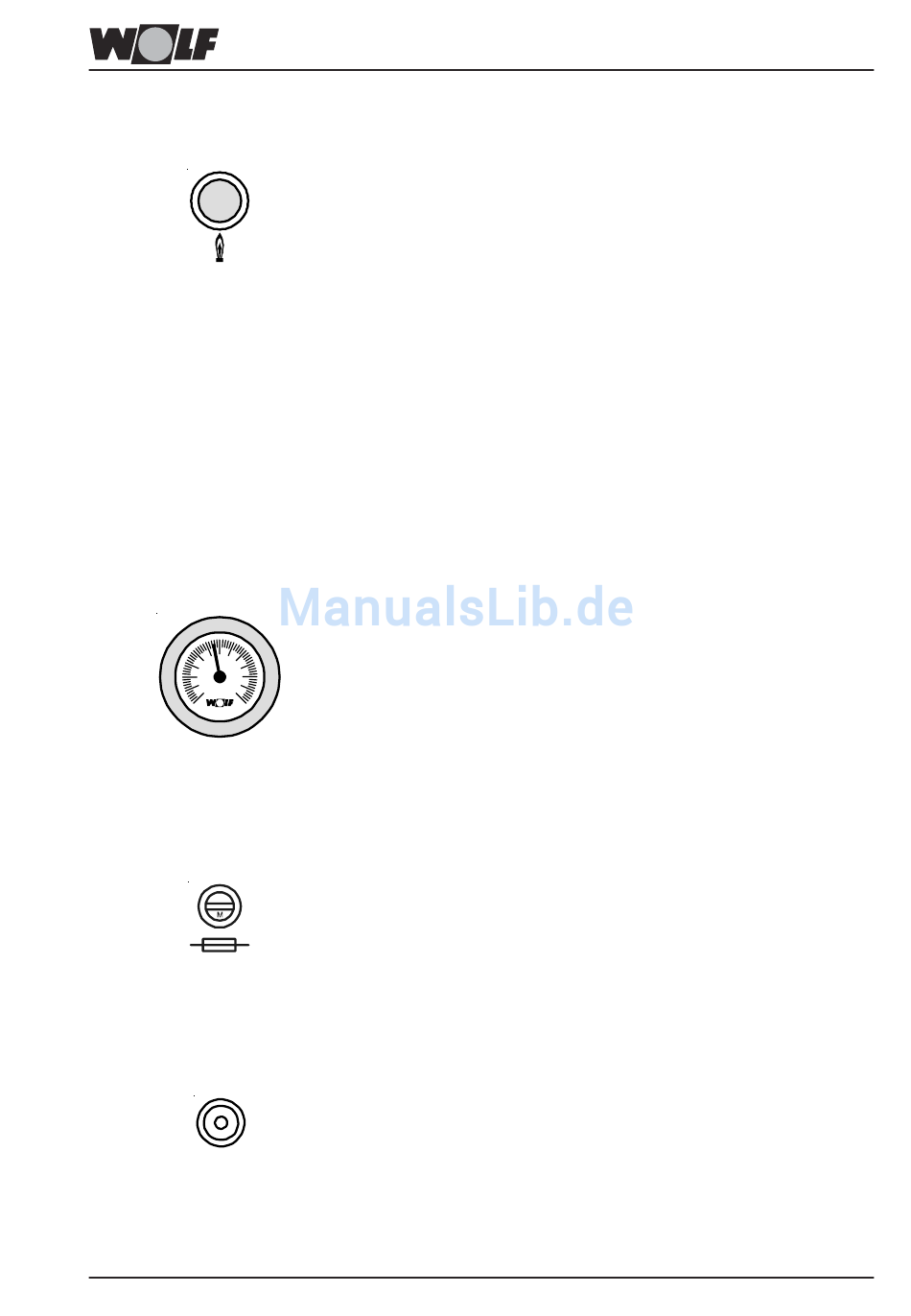

Regelung / Funktion / Bedienung
Resettaste
1. zum Zurücksetzen aller Parameter auf Werkseinstellung.
- Betriebschalter muss in Stellung O (AUS) stehen.
- Resettaste drücken und gedrückt halten, während der Betriebs-
schalter in Stellung I (EIN) gebracht wird.
- Resettaste nach dem Einschalten der Anlage noch mind.
2 Sek. gedrückt halten.
2. zum Entriegeln vom Öl-Feuerungsautomat.
(nur in Kombination mit den entsprechenden Wolf-Komponenten)
- Bei einer Brennerstörung wird durch Drücken der Resettaste
über ein Entriegelungsrelais der Öl-Feuerungsautomat entrie-
gelt.
Hinweis: Gaskessel müssen bei Brennerstörungen direkt am
Gas-Feuerungsautomat über eine Öffnung in der
Schalldämmhaube entriegelt werden.
Thermometer
zur Anzeige der aktuellen Heizwassertemperatur
Feinsicherung
M 6,3 A zum Schutz der Regelungsplatine
eBus-Anschluss
zur Datenübertragung zwischen Regelung und PC/Laptop mit
dem „Software-Set für Kesselregelungen" (Zubehör)
