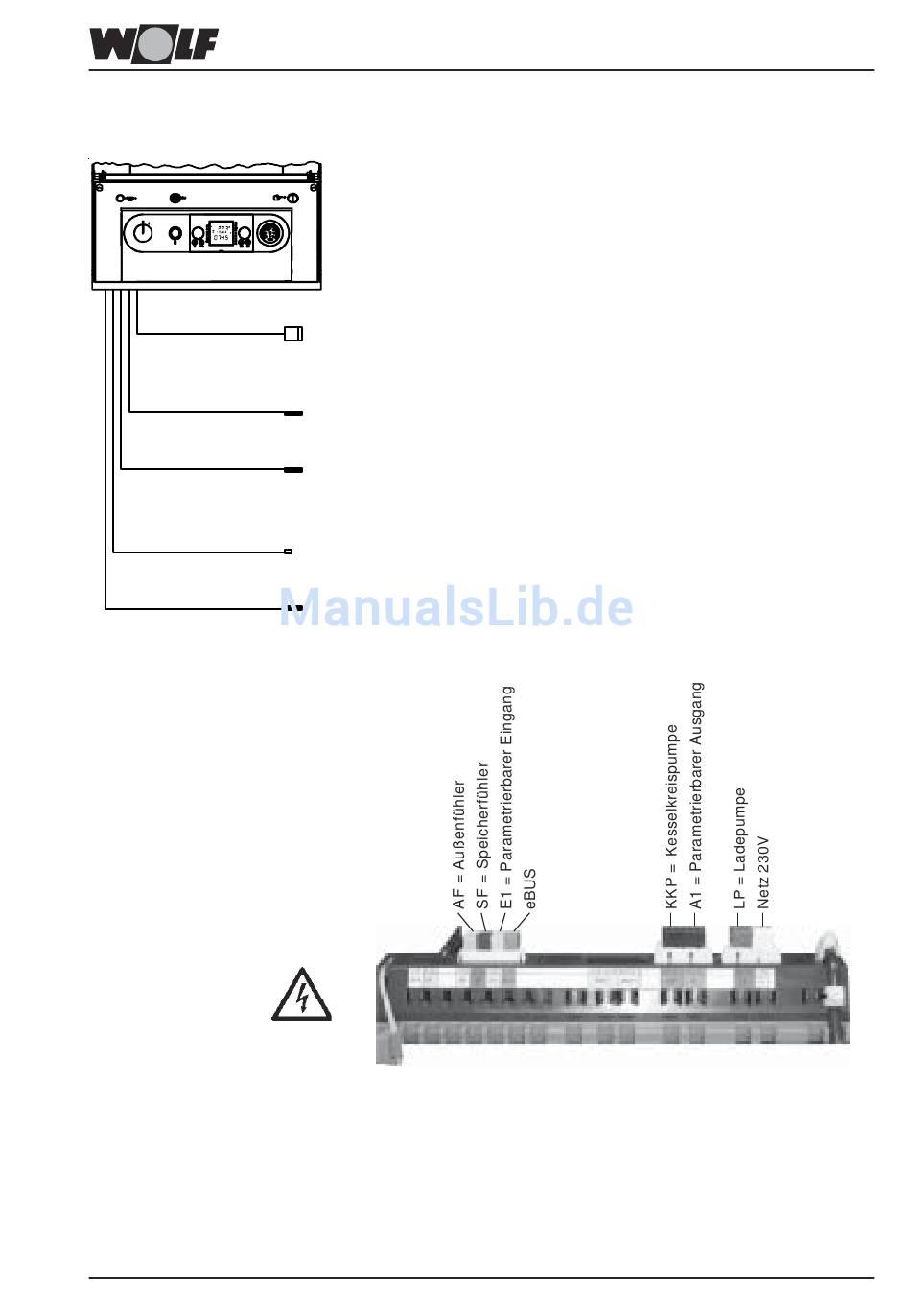

Montage
Brennerzuleitung
Kesselfühler
Sicherheitstem-
peraturbegrenzer
Schutzleiter-
anschluss
Thermometer
Elektrische Arbeiten
Hinweis
Netzanschluss
Montage- und Bedienungsanleitung Regelung R2
3061596_0106

Montage / Elektrische Arbeiten

Bei der Montage der Regelung ist zu beachten, dass die Fühler-
kapillaren nicht geknickt oder verdreht werden!
Bauseitige Leitungen für Fühler und Fernbedienung nicht zusammen
mit Netzleitungen verlegen.
Elektrische Verdrahtung gemäß Schaltplan.
Hinteren Regelungsdeckel nach Lösen der beiden Schrauben öff-
nen.
Brennerzuleitung
durch die Öffnung in der Regelungskonsole (links/rechts) führen, je
nach Schwenkrichtung der Kesseltüre.
Kesselfühler
in beliebige Öffnung der Tauchhülse des Kessels stecken
Sicherheitstemperaturbegrenzer
Fühlerkapillare in beliebige Öffnung der Tauchhülse des Kessels
stecken
Schutzleiteranschluss
an die Regelungskonsole stecken
Thermometer für Kesseltemperaturanzeige
in beliebige Öffnung der Tauchhülse des Kessels stecken
Alle eventuell nicht benötigte Stecker in die Steckerleiste ste-
cken. Farbcodierung beachten.
Netzanschlusskabel mit dem mitgelieferten Stecker verbinden.
Stecker in den beschrifteten Platz der Steckerleiste stecken und
Kabel mit Zugentlastung sichern. Kabel durch die Aussparung in
der Kesselrückwand führen.
5
