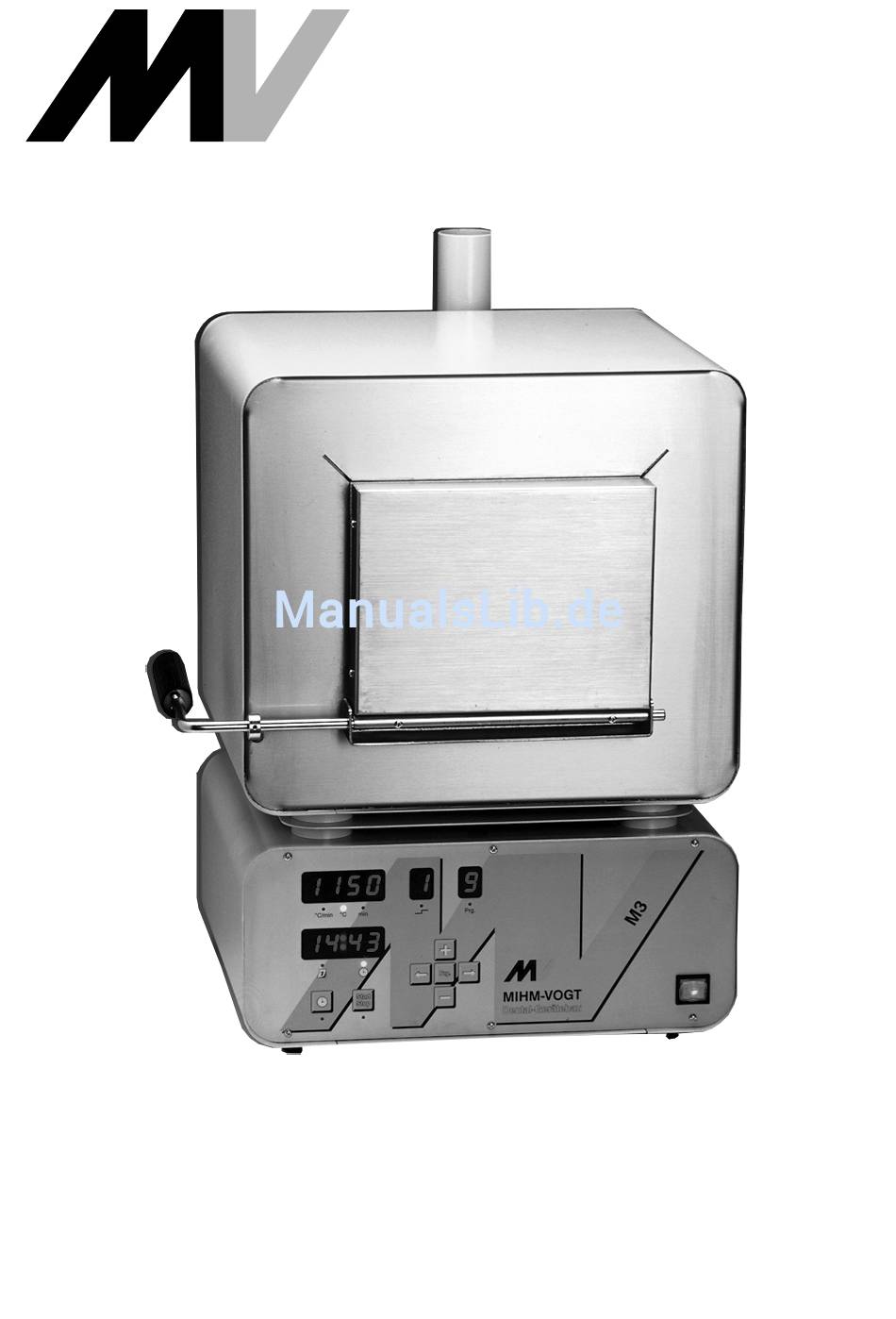

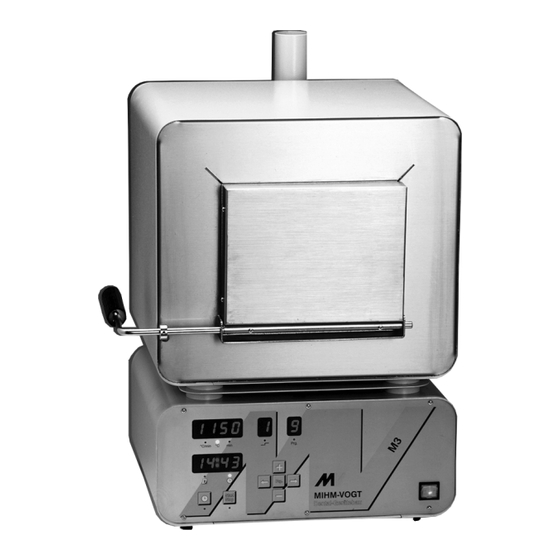

- Seite 1 MIHM-VOGT Dental Dental Dental Dental- - - - Gerätebau Gerätebau Gerätebau Gerätebau Bedienungsanleitung Für MIHM-VOGT Laboröfen mit Programmregler M3...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung für MIHM-VOGT Laboröfen mit Programmregler M3 Inhaltsverzeichnis: Lieferumfang Einsatzgebiet Technische Daten Sicherheitshinweise Aufstellung und elektrischer Anschluß Betrieb 6.1 Inbetriebnahme 6.2 Beschickung 6.3 Bedienung des Programmreglers 6.3.1 Grundsätzliche Tastenfunktionen 6.3.2 Grundsätzliche Anzeigefunktionen 6.3.3 Eingabe eines Programmes 6.3.4 Starten eines Programmes 6.3.5... -
Seite 3: Lieferumfang
50015 60015 Einsatzgebiet Der Laborofen dient zum Auswachsen und Vorwärmen von zahntechnischen Gußmuffeln. Die Heizmuffel besteht aus einer hochwertigen Keramik und wird gleichmäßig von vier Seiten MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... -
Seite 4: Technische Daten
Gußmuffeln bestimmt. Für Schäden duch eine anderweitige Benutzung haften wir nicht. Die rückseitigen Steckdosen sind ausschließlich für ein MIHM-VOGT Dampfabzugsgebläse, ein MIHM-VOGT Katalysator oder eine MIHM-VOGT Dunstabzugshaube vorgesehen. MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... -
Seite 5: Aufstellung Und Elektrischer Anschluß
Vor der ersten Inbetriebnahme muß die Heizung „eingebrannt“ werden. Hierzu ist der Ofen auf 1050 °C aufzuheizen und auf dieser Temperatur 1,5 Stunden (= 90 Minuten) zu halten. Auf diese Weise wird die notwendige Oxidschicht auf dem Heizdraht gebildet. MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... -
Seite 6: Beschickung
Programmeingabe die Steigrate (°C/min), die Haltetempe- ratur (°C) oder die Haltezeit (min.) an. Während des Heizbetriebes wird die aktuelle Temperatur bzw. die verbleibende Haltezeit dargestellt. MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... -
Seite 7: Eingabe Eines Programmes
Aufruf der nächsten Programmnummer entsprechend analog eingegeben werden. Programmierbeispiel: 3-Stufen Aufheizung: Aufheiz- geschwindig Temperatur Haltezeit keit °C/min. °C Min. Stufe 1: Stufe 2: Stufe 3: MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... - Seite 8 3.) Eingabe der Stufe 1 mit folgenden Werten (hierbei wird mit den Tasten „ “ und „ “der einzugebende Wert angesprungen; mit den Tasten „+“ und „-“ können die Werte verändert werden): MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20...
-
Seite 9: Starten Eines Programmes
Sollen im Ofen Muffeln für unterschiedliche Endtemperaturen vorgewärmt werden (z.B. für 750 °C und 850 °C) so ist der Ofen erst, wie unter 6.3.3 beschrieben, in der letzten Stufe MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... -
Seite 10: Sonderfunktionen
P5 und P6 ca. 20 °C höher als die Endtemperatur der Speedeinbettmassen programmiert werden. (Beispiel: Endtemperatur Speed-Einbettmasse 850 °C: P5 und P6 auf 870 °C einstellen !). Die oben gennanten Geräte laufen so bei eingeschaltetem Ofen permanent. MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... -
Seite 11: Korrekturprogramm
Falls Heizung defekt, Heizkammer auswechseln, sonst Thermoelementkreis überprüfen. Gegebenenfalls Kundendienst rufen. Er06 Ofen heizt obwohl kein Heiz- Elektronik defekt. Gegebenenfalls impuls vom Regler gesendet wird Kundendienst rufen. MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... -
Seite 12: Weitere Fehler Und Deren Ursachen
Ofen alle vier Wochen leer aufgeheizt wird. Wenn im Ofen ausgewachst wird, ist es empfehlenswert zum Absaugen der Wachsdämpfe • ein Dampfabzugsgebläse oder ein Katalysator zu verwenden. MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... -
Seite 13: Wartung
Thermoelement korrekt anschließen: rotes Kabel an + , weißes Kabel an - ! 9.2.2 Wechsel der Heizkammer Netzstecker ziehen ! • Nur Umluftofen: Abschrauben der rückseitigen Schutz-Abdeckung des Umluftmotors. • Demontage des Umluftgebläses wie unter 9.2.6 beschrieben. MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... -
Seite 14: Wechsel Des Türsteines
Montageblech mit Umluftmotor komplett von Rückwand schrauben. Montageblech mit • Umluftmotor und Heizung herausnehmen. Bei der Montage entsprechend umgekehrt verfahren. Propeller nicht zu fest anziehen. • Propeller muß frei laufen können. Gegebenenfalls Öffnung nachfeilen. MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... -
Seite 15: Garantie
Gerät zuvor durch einen Dritten, der nicht Mihm-Vogt Fachhändler ist, instandgesetzt, gewartet oder gepflegt wurde und der Endbenutzer dies erkennen musste, oder in das Gerät Teile eingebaut wurden, deren Verwendung Mihm-Vogt nicht genehmigt hat oder das Gerät in einer von Mihm-Vogt nicht genehmigten Weise verändert wurde, oder die Vorschriften von Mihm-Vogt über die Behandlung, Serviceprüfung und Pflege des Geräts (z. -
Seite 16: Schaltpläne
- 15 - Schaltpläne MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... -
Seite 17: Index
Temperaturfortschaltung Funktionsanzeige Uhr-Anzeige Garantie Gießzeitfunktion Gießzeit-Taste Verschleißteile Inbetriebnahme Wahlstufe Wartung Wechsel Keramikfaser der Heizkammer Korrekturprogramm des Leistungsteiles des Reglers des Thermoelementes Lieferumfang des Türsteines des Umluftgebläses MIHM-VOGT GmbH & Co. KG, Dental-Gerätebau, Dunantstr. 7, D-76131 Karlsruhe, Tel.: 0721/96174-0, Fax: 0721/96174-20... - Seite 18 MIHM-VOGT GmbH & Co. KG Dental-Gerätebau Dunantstr. 7 D-76131 Karlsruhe Telefon: 0721/96174-0 Telefax: 0721/96174-20 E-Mail: info@mihm-vogt.de www.mihm-vogt.de...
