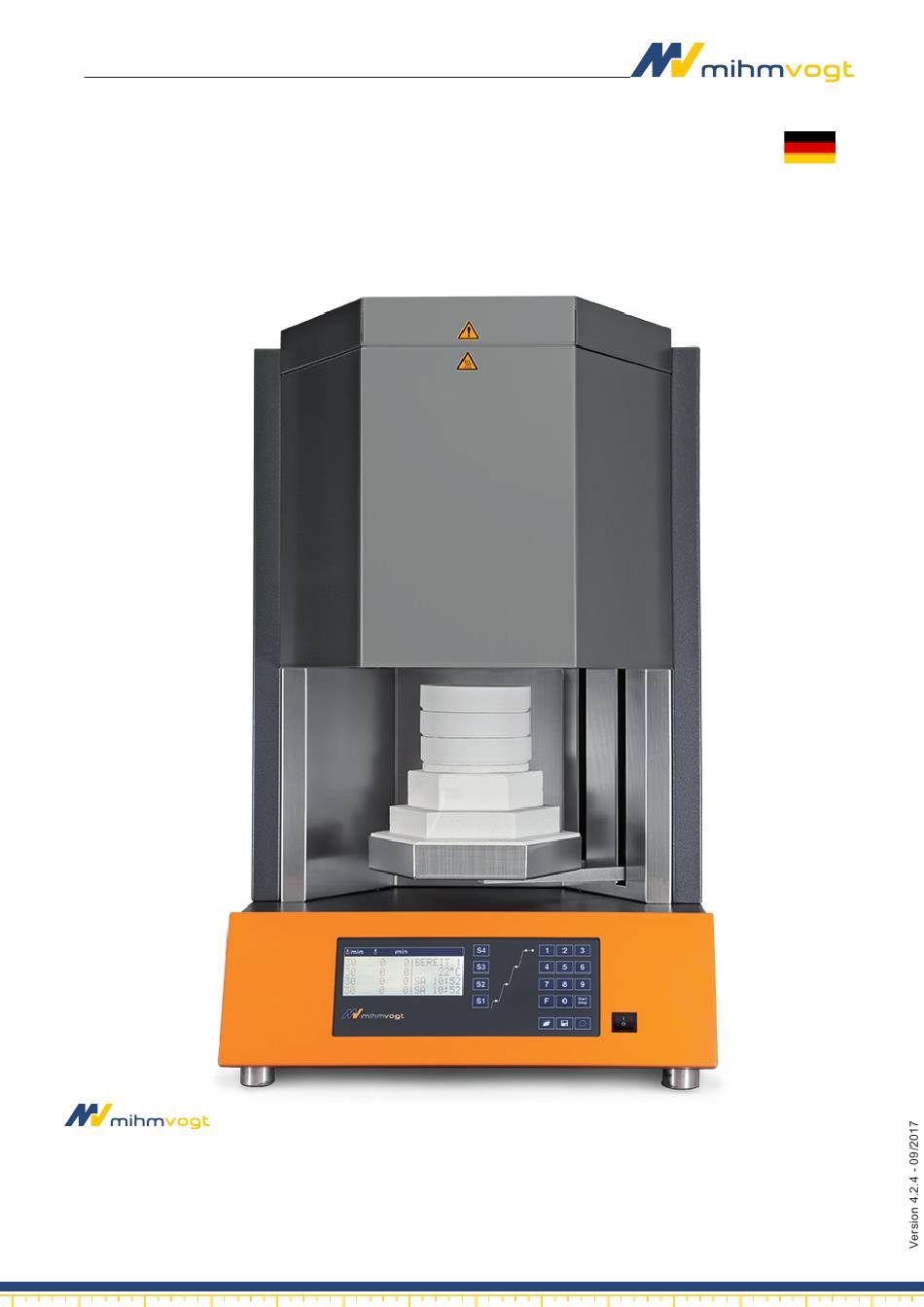

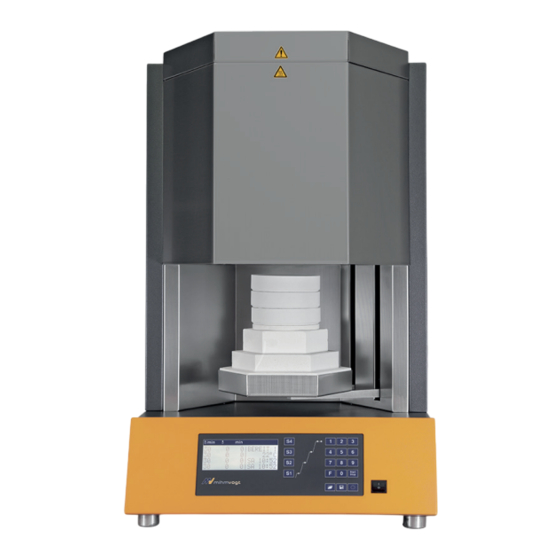

- Seite 1 Originalbetriebsanleitung HT-2/M/Zirkon-120 Friedrich-List-Straße 8 D-76297 Stutensee-Blankenloch Tel.: +49 (0) 7244 70871-0 www.mihm-vogt.de...
-
Seite 2: Inhaltsverzeichnis
Heizstufen programmieren ................25 Die Stufen S2 bis S4 programmieren .............. 26 Heizprogramm speichern ................26 Lineares Abkühlen ...............27 Heizprogramm mit Namen speichern .............. 27 Heizprogramm umbenennen ................28 Heizprogramm automatisch starten..............29 Seite 2 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... - Seite 3 Parametereinstellungen................... 31 Sinterofen ausschalten ..............34 RS-232-Schnittstelle ..............35 Pflege und Wartung ..............43 Serviceprogramme ..............43 Störungen und Fehlermeldungen ..........44 Sicherheit ..................44 Störungen ..................45 Fehlermeldungen der Elektronik..........46 Außerbetriebnahme..............47 Entsorgung ................47 Sicherheit ..................47 Entsorgung ..................47 Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 3...
-
Seite 4: Allgemeine Angaben
über die auftretenden Gefahren im Umgang mit dem Gerät informieren. Der Betreiber muss dem Personal die erforderliche Schutzausrüstung bereitstellen. Der Betreiber muss alle Sicherheitseinrichtungen regelmäßig auf Funktionsfähigkeit und Vollständigkeit überprüfen lassen. Seite 4 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 5: Dokumentation
Eine möglicherweise gefährliche Situation, die zu leichten Körper- verletzungen führen könnte. hinweis Eine möglicherweise schädliche Situation, bei der das Produkt oder eine Sache in seiner Umgebung beschädigt werden könnte. hinweis Hinweis/Tipp für erleichterte Bedienung. Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 5... -
Seite 6: Formatierungen Und Zeichen
Handlungsschritte hin weist auf ein Handlungsergebnis hin  weist auf eine Aufzählung hin weist auf eine Taste hin Serviceadresse Friedrich-List-Straße 8 D-76297 Stutensee-Blankenloch Tel.: +49 (0) 7244 70871-0 www.mihm-vogt.de Seite 6 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 7: Sicherheit
Verwendung von entzündlichen und explosiven Materialien im Ofenbe- reich. h Betreiben Sie den Sinterofen nicht in der Nähe von leicht entzündli- chen Quellen. h Installieren Sie den Sinterofen nicht auf leicht entzündlichen Aufstell- flächen. Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 7... - Seite 8 Zustand gehalten werden. hinweis Vor Arbeiten an und mit dem Gerät muss diese Betriebsanleitung von jedem Bediener gelesen und verstanden werden. Die Betriebsanleitung muss für die angegebene Lebensdauer des Sinter- ofens aufbewahrt werden. Seite 8 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017...
-
Seite 9: Transport, Verpackung Und Lagerung
Die Ware ist sofort bei Empfang auf Beschädigung und Verluste zu untersuchen und unter Geltendmachen der Ansprüche vom Frachtfüh- rer auf dem Frachtbrief bescheinigen zu lassen. Für erst nachträglich festgestellte Beschädigungen und Verluste übernimmt Fa. Mihm-Vogt GmbH & Co.KG keine Haftung. Version 4.2.4 - 09/2017... -
Seite 10: Verpackung
Lagern Sie das Gerät nur bei Temperaturen von +5°C bis +40°C. h Lagern Sie das Gerät stets trocken und staubfrei. h Vermeiden Sie eine direkte Sonneneinstrahlung. h Vermeiden Sie mechanische Erschütterungen. Seite 10 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 11: Technische Beschreibung
Die eingestellte Solltemperatur wird mit einer Genauigkeit von ± 1°C gehal- ten. Ein in der Heizkammer integrierter Temperaturfühler erfasst die Kammer- temperatur in der Nähe des Produkts. Mittels einer Thermoelement-Bruchsicherung wird eine Überhitzung des Sinterofens durch einen defekten Temperaturfühler verhindert. Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 11... -
Seite 12: Konformität
Technische Beschreibung Konformität EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der Hersteller / Inverkehrbringer MIHM-VOGT GmbH & Co. KG Friedrich-List-Str. 8 76297 Stutensee Tel.: +49 (0) 72 44/7 08 71-0 Fax: +49 (0) 72 44/7 08 71-20 Email: info@mihm-vogt.de erklärt hiermit, dass folgendes Produkt... -
Seite 13: Bestimmungsgemäße Verwendung
Eine Verwendung, die nicht gemäß Konformitätserklärung erfolgt. Technische Änderungen und Umbauten am Gerät, die nicht vom Hersteller genehmigt wurden. hinweis Es dürfen nur von Mihm-Vogt freigegebene Sinterhilfsmittel/Zubehör/Ver- schleißteile sowie Ersatzteile verwendet werden. Eine Übersicht der freigegebenen Mittel finden Sie auf einem Beiblatt in Ihrer Geräteverpackung. -
Seite 14: Technische Daten
Betriebsbedingungen Aufstellungsbereich Nur Innenbereich (in trockenen Räumen) Temperaturbereich +5 - +40 °C Relative Luftfeuchte Bis 31 °C: 80% Maximale Luftfeuchte Bis 40 °C: 50% Keine Kondensation Höhe Max. 2000 m Verschmutzungsgrad Seite 14 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 15: Installation
Richten Sie die Aufstellfläche waagerecht aus. Platzieren Sie den Sinterofen auf der Aufstellfläche. Achten Sie auf einen rutschfesten Untergrund. Heben und Tragen Sie den Sinterofen ausschließlich an der Geräte- unterseite. Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 15... -
Seite 16: Elektrischer Anschluss
Schließen Sie das Gerät nur an eine Spannungsversorgung an, die mit den Angaben auf dem Typenschild übereinstimmen. warnung Freisetzung von Schadstoffen! h Im Umgang mit Isolationsmaterial muss geeigneter Atemschutz getra- gen werden. h Falls erforderlich, muss eine Absaugung installiert werden. Seite 16 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 17: Typenschild
Installation Typenschild Maschinentyp/Bezeichnung QR-Code Betriebsspannung Seriennummer Netzfrequenz Baujahr Leistung Herstellerangaben CE-Kennzeichen RoHS-Kennzeichen Referenznummer Mihm-Vogt Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 17... -
Seite 18: Bedienung
Folgende Bedienelemente beinhaltet der Programmregler: 1 Display 6 Netzschalter 2 Heizstufen 7 Speichern Taste 3 Ziffernblock 8 Laden Taste 4 Start/Stop Taste 9 Funktionstaste 5 Fertigzeit Taste 10 Heizphasen Leuchtdioden 11 Zusatzfunktion: Ofentür öffnen Seite 18 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 19: Schalter Und Tastenfunktionen
Funktionstaste zum Einstellen der Parameter (siehe Grafik „Parameterein- stellungen“ auf Seite 31) Zusatzfunktion: Ofentür öffnen Diese Zusatzfunktion ist nur aktiv, wenn die aktuelle Ofentemperatur gerin- ger ist, als die eingestellte Temperatur in Stufe 4. Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 19... -
Seite 20: Bereitschaftsbildschirm
Die Ofentür öffnet sich automatisch. Â Programmplatz Struktur 1...14 Keine Sonderfunktion 15...20 Belüftet Aufheizen 21...25 Vortrocknen 26...30 Keine Sonderfunktion Service A - Temperaturkontrolle Service C - Reinigung Heizkammer Service E - Regeneration Heizelemente Seite 20 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 21: Erstinbetriebnahme
Setzen Sie den Zentrierstift (Pos. 4) in die Mitte der Auflage (Pos. 3). Legen Sie die Auflagescheibe (Pos.5) auf die Auflage (Pos. 3) mit der Mittelbohrung nach unten auf den Zentrierstift (Pos. 4). Setzen Sie die komplette Türfüllung in die Ofentür ein. Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 21... -
Seite 22: Sinterhilfsmittel
Erstinbetriebnahme Sinterhilfsmittel hinweis Nur von Mihm-Vogt freigegebene Sinterhilfsmittel verwenden. Anwendungshinweise entnehmen Sie dem Informationsflyer der jeweili- gen Sinterhilfsmittel. Sintervorgang Sinterofen beschicken Die keramische Türfüllung ist stark porös und empfindlich gegen Kratzer und Stöße. Greifen Sie die Türfüllung nicht mit einer Entnahmezange. -
Seite 23: Heizprogramm Auswählen Und Laden
Das zuletzt geladene Heizprogramm wird angezeigt. Â Heizprogramm starten/unterbrechen Voraussetzungen Sinterofen ist beschickt Heizprogramm ist geladen Start/Stop Drücken Sie die Taste. Start Stop Die Ofentür schließt automatisch. Â Das Heizprogramm startet. Â Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 23... -
Seite 24: Sinterschale Aus Dem Heizofen Entnehmen
Sinterschale aus dem Heizofen entnehmen Voraussetzungen Die Ofentür ist offen Führen Sie eine geeignete Tiegelzange unter die Sinterschale und heben Sie diese von der Auflagescheibe. Stellen Sie die Sinterschale auf eine geeignete, hitzebeständige Unterlage. Seite 24 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 25: Heizstufen Programmieren
Nach Eingabe des Temperaturwertes springt der Cursor zum nächs-  ten Eingabefeld. Liegt die Eingabe unter einem vierstelligen Wert, muss der Cursor  über die jeweilige Stufentaste zum nächsten Eingabefeld bewegt werden. Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 25... -
Seite 26: Die Stufen S2 Bis S4 Programmieren
Drücken Sie die Taste für „JA“, um das Heizprogramm zu spei- chern. Drücken Sie die Taste für „NEIN“, um den Speichervorgang abzu- brechen. Seite 26 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 27: Lineares Abkühlen
Durch wiederholtes Drücken dieser Taste wird das Alphabet von A bis Z durchlaufen. Drücken Sie die Taste, um zum nächsten Buchstaben zu sprin- gen. Nachdem Sie den gewünschten Namen eingegeben haben, drücken Sie die Taste, um die Änderungen zu speichern. Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 27... -
Seite 28: Heizprogramm Umbenennen
Im linken Feld kann nun mittels Tasteneingabe ein Speichername mit bis zu vier Zeilen hinterlegt werden. Mit der Taste können Sie den Cursor schrittweise nach rechts  bewegen. Seite 28 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 29: Heizprogramm Automatisch Starten
Stellen Sie über die Tasten 0-9 die Minuten ein. Die Zeitschaltuhr ist aktiviert.  Im Display wird der Fertigstellungszeitpunkt sowie die errechnete  Einschaltzeit angezeigt. Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 29... -
Seite 30: Sonderfunktionen
Daher ist diese Sonderfunktion ebenfalls auf den Programierplätzen 21 - 25 hinterlegt. Um dieser Funktion das Sintern hinzuzufügen, werden zusätzlich S2-S4 in den Stufen die gewünschten Werte eingestellt. Seite 30 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 31: Grundeinstellungen
Schalten Sie den Sinterofen am Netzschalter ein. Funktions Drücken Sie die Taste. Das Parameter-Menü wird geöffnet. Â Parameter-Menü Sprache Tonsignal Ein/Aus Datum weiter Lift Temperatur Zeitschema 12/24h Temperaturskala °C/F weiter Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 31... -
Seite 32: Taste Funktion
3 = Mi, etc.). Drücken Sie die Taste, um zur Stundenanzeige zu wechseln. Stellen Sie über die Tasten 0-9 die Stunden ein. Drücken Sie die Taste, um zur Minutenanzeige zu wechseln. Seite 32 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... - Seite 33 Drücken Sie die Taste. Drücken Sie die Taste. Das zweite Parametermenü wird geöffnet. Â Drücken Sie die Taste. Stellen Sie über die Tasten 0-9 die Lifttemperatur ein. Einstellbarer Bereich 100°C - 300°C Â Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 33...
-
Seite 34: Sinterofen Ausschalten
Restwärme aufweisen. Es besteht Verbrennungsgefahr an den Heizkammerwänden und der Ofentür. Deshalb: h Vor Arbeiten am Sinterofen sicherstellen, dass dieser ausreichend abgekühlt ist. Der Sinterofen benötigt mindestens 4 Stunden, um von Maximaltemperatur auf annähernd Zimmertemperatur abzukühlen. Seite 34 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 35: Rs-232-Schnittstelle
Verfügt der zu verwendende Computer nicht über eine RS-232-An- schlussmöglichkeit, kann ein USB-Adapter mit Installations-CD beim hersteller bestellt werden. Wenden Sie sich in diesem Fall an den Mihm-Vogt Kundendienst. Verbinden Sie den Sinterofen mittels dem Verbindungskabel mit dem Computer. Starten Sie die Software „uCon“. - Seite 36 Wenn der „Com Port“ nicht bekannt ist, wählen Sie einen passenden mit „Portscan“ aus. Bestätigen Sie Ihre Eingabe mit „OK“. Speichern Sie Ihre Port Konfiguration im Menü „File“ und „Speichen unter..“. Seite 36 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017...
- Seite 37 Setzen Sie die Häkchen wie dargestellt und geben dem TXT-File einen Namen. Bestätigen Sie mit „OK“. Starten Sie das Sinterprogramm am Sinterofen. Die gesendeten Daten werden angezeigt. Â In der linken Spalte erscheint die Solltemperatur, in der rechten die Isttemperatur. Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 37...
- Seite 38 Drücken Sie den Button X, um die Daten in das benannte TXT File (hier Test1.txt) zu schreiben. Durch erneutes Drücken des Buttons wird die Aufzeichnung beendet. Rufen Sie Microsoft Excel auf, um eine Grafik zu erstellen. Importieren Sie die erzeugte Text-Datei. Seite 38 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017...
- Seite 39 RS-232-Schnittstelle Der Textkonvertierungs-Assistent wird geöffnet. Â Drücken Sie auf „Weiter“ und nehmen Sie folgende Einstellungen vor: Setzen Sie ein Häkchen bei „Leerzeichen“. Drücken Sie den Button „Weiter“. Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 39...
- Seite 40 RS-232-Schnittstelle Drücken Sie den Button „weitere…“. Bei beiden Einstellungen Punkt und Komma vertauschen und mit „ok“ bestätigen. Drücken Sie auf den Button „Fertig stellen“ und „OK“. Seite 40 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017...
- Seite 41 RS-232-Schnittstelle Die Datenreihen werden angezeigt. Wählen Sie den Diagramm-Assistenten und suchen einen Diagramm- typ aus (z.B. Linie). Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 41...
- Seite 42 RS-232-Schnittstelle Drücken Sie dreimal „Weiter“ und dann „Fertig stellen“. Das fertige Diagram wird angezeigt. Seite 42 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017...
-
Seite 43: Pflege Und Wartung
Regeneration der Heizelemente notwendig ist. Serviceprogramme anwählbar auf den Programmplätzen 31-33. Programmplatz: Service A - Temperaturkontrolle Service C - Reinigung Heizkammer Service E - Regeneration Heizelemente Nur in Verbindung mit Test-Kit Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 43... -
Seite 44: Störungen Und Fehlermeldungen
Tragen Sie hitzebeständige, wärmeisolierte Sicherheitshandschuhe, wenn Arbeiten an heißen Bauteilen erforderlich sind. hinweis Sachschaden durch mangelhafte Reparaturen an elektrischen Lei- tungen! Fehlfunktionen und defekte elektrische Bauteile möglich. h Reparieren Sie keine defekten Kabel und Stecker. Seite 44 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 45: Störungen
10s Keine Anzeige, beim defekte Anzeige Regler austauschen Service- Einschalten leuchten die abteilung Stufen-LED kurz auf Stufen-LED blinkt, Ofen defekte Heizung Heizung auf Durchgang prüfen Service- heizt jedoch nicht abteilung Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 45... -
Seite 46: Fehlermeldungen Der Elektronik
Anzeige: „Thyristor Defekt in der Elektronik Kundendienst anrufen Service- defekt“ abteilung Langer Signalton ohne Justierung des Tür- Kundendienst anrufen Service- LCD-Anzeige, Ofentür schalters nicht korrekt abteilung schließt nicht, Programm startet nicht Seite 46 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Version 4.2.4 - 09/2017... -
Seite 47: Außerbetriebnahme
Vorschriften und Richtlinien des Gesetzgebers im Betreiberland eingehalten werden. Entsorgung Trennen Sie die Bestandteile des Sinterofens nach Wertstoffen, Gefahrenstoffen und Betriebsmitteln. Entsorgen Sie die Bestandteile des Sinterofens oder führen Sie sie dem Wiederverwendungskreislauf zu. Version 4.2.4 - 09/2017 Betriebsanleitung Sinterofen HT-2/M/Zirkon-120 Seite 47...
