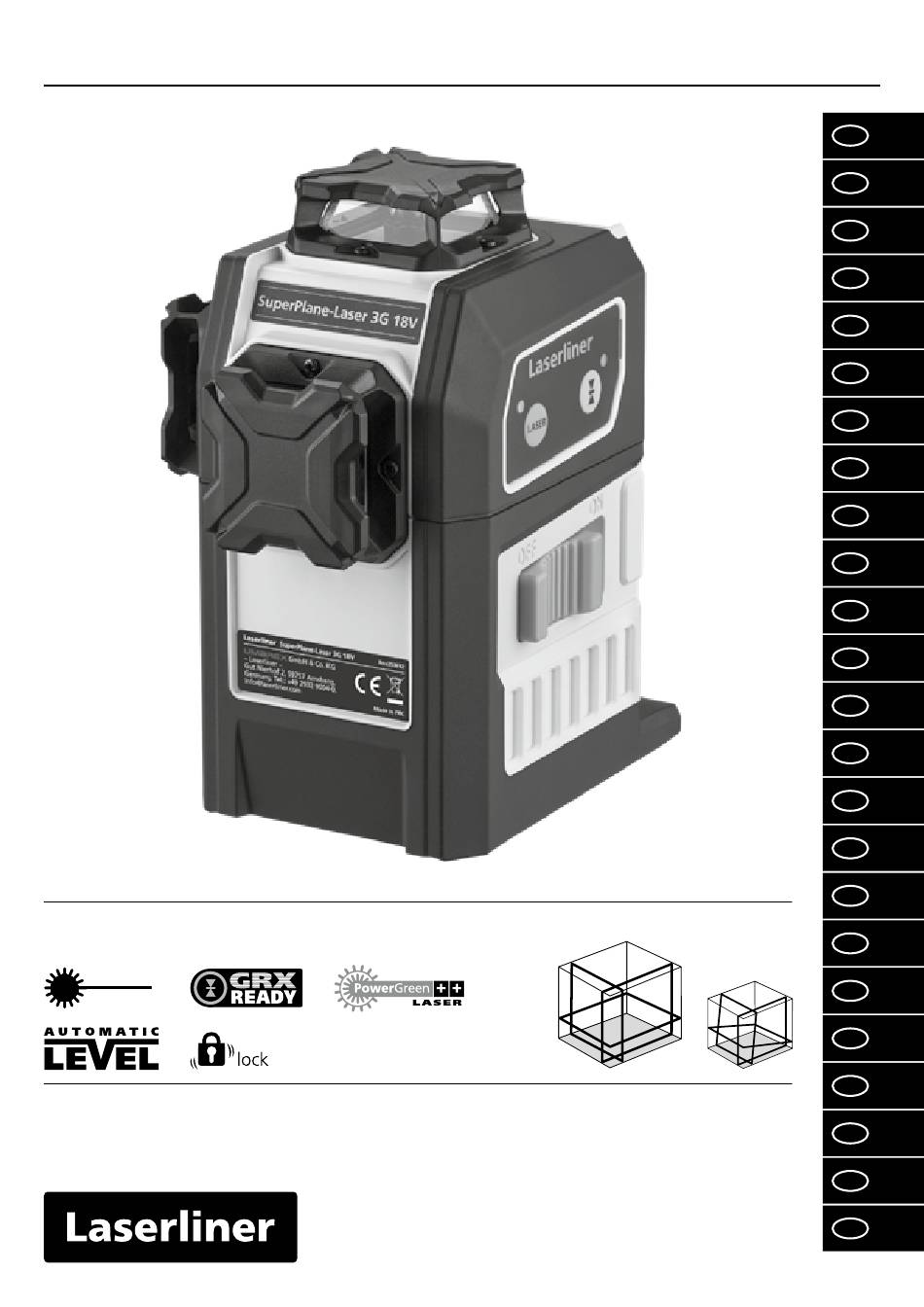

Seite 1 SuperPlane-Laser 3G Multi-18V 1H360° 2V360° Laser 515 nm...
Seite 2: Allgemeine Sicherheitshinweise
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzu- bewahren und bei Weitergabe der Lasereinrichtung mitzugeben. Bestimmungsgemäße Verwendung Dieser dreidimensionale Laser projiziert einen horizontalen und zwei vertikale Laserkreise und eignet sich zum Ausrichten von Gegenständen.
Seite 3 SuperPlane-Laser 3G Multi-18V Verbraucher Laser Produkt, Klasse 2 – konform zu EN 60825-1:2014/A11:2021 und EN 50689:2021; bestim- mungsgemäß als Verbraucher-Laserprodukt zum Projizieren horizontaler/ vertikaler Ausricht-Linien durch erwachsene Nutzer. = Warnhinweis: Achtung Laserstrahlung! = Laserstrahlung der Klasse 2 gemäß EN 60825-1:2014/A11:2021 = Warnhinweis: Nicht in den Strahl blicken! = Laser-Wellenlänge...
Seite 4: Besondere Produkteigenschaften Und Funktionen
Besondere Produkteigenschaften und Funktionen Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus. Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport. Mit der GRX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden.
Seite 5: Anzahl Und Anordnung Der Laser
SuperPlane-Laser 3G Multi-18V Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter (2) nach links schieben. Anzahl und Anordnung der Laser H = horizontale Laser V = vertikale Laser S = Neigungsfunktion 1H360° 2V360° Stromversorgung Stromversorgung – Durch die verschiedenen Adapter kann der Laser mit 18V-Akkusystemen von diversen bekannten Herstellern betrieben werden.
Seite 6: Betrieb Mit Netzgerät
– Abnehmen des Adapters durch Drücken der mittleren Entriegelungstaste. Betrieb mit Netzgerät – Das Gerät darf nur mit einem handelsüblichen USB-C-Netzkabel und einem Standard USB-Netzgerät USB-C (5V / > = 1000mA) betrieben werden. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie. –...
Seite 7 SuperPlane-Laser 3G Multi-18V Horizontal und vertikal Nivellieren Die Transportsicherung lösen, Schiebeschalter (2) nach rechts schieben. Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden. LASER LASER LASER LASER LASER Zum horizontalen und vertikalen Nivellieren muss die Transport- sicherung gelöst sein.
Seite 8: Handempfängermodus Optional: Arbeiten Mit Dem Laserempfänger Grx
Handempfängermodus Optional: Arbeiten mit dem Laserempfänger GRX Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 7 (Handempfängermodus ein / aus) in den Hand empfänger modus schalten.
Seite 9: Kalibrierung Überprüfen
SuperPlane-Laser 3G Multi-18V Kalibrierung überprüfen 3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1. 4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 und A3 ist die Toleranz.
Seite 10: Kalibrierung
Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. Technische Daten (Technische Änderungen vorbehalten. 26W05) Einstellgeschwindigkeit 3 Sek.
Seite 11 Sammlung zuzuführen, bevor Sie das Gerät zur Entsor- gung zurückgeben. Wenden Sie sich bei Fragen zur Entnahme der Batterie bitte an die Serviceabteilung von UMAREX-LASERLINER. Bitte beachten Sie die Entsorgungshinweise des jeweiligen Batterie-Herstellers, um eine umweltgerechte Entsorgung sicherzustellen. Weitere Informationen zu den Entsorgungsbestimmungen erhalten Sie auf den Webseiten der Batterie-Hersteller.
Seite 12: Intended Use
Completely read through the operating instructions, the „Warranty and Additional Information“ booklet as well as the latest information under the internet link at the end of these instructions. Follow the instructions they contain. This document must be kept in a safe place and if the laser device is passed on, this document must be passed on with it.
Seite 13 SuperPlane-Laser 3G Multi-18V Consumer laser product, Class 2 – Complies with EN 60825-1:2014/A11:2021 and EN 50689:2021; Classified as a consumer laser product for projecting horizontal/vertical alignment lines by adult users. = Warning: Caution – Laser radiation! = Class 2 Laser radiation as per EN 60825-1:2014/A11:2021...
Seite 14: Special Product Features
Special product features Automatic alignment of the device with a magnetically dampened pendulum system. The device is brought into initial position and aligns itself autonomously. Transport LOCK: The device is protected with a pendelum lock during transport. GRX-READY technology enables line lasers to be used even in unfavourable light conditions.The laser lines pulsate at a high frequency and this can be picked up by special laser receiversover long distances.
Seite 15: Power Supply
SuperPlane-Laser 3G Multi-18V When transporting, always switch off all lasers, secure pendulum and push the slide switch (2) to the left. Number and direction of the lasers H = horizontal laser V = vertical laser S = slope function 1H360° 2V360°...
Seite 16 – Remove the adapter by pressing the middle release button. Operation with power supply unit – The device may be operated only with a standard commercial USB-C power cable and a standard USB power supply unit USB-C (5V / > = 1000mA). Using any other power pack/charger will invalidate the warranty.
Seite 17 SuperPlane-Laser 3G Multi-18V Horizontal and vertical levelling Release the transport restraint, push the slide switch (2) to the right. The laser cross will appear. The laser lines can be switched individually with the selection button. LASER LASER LASER LASER LASER The transport restraint must be released for horizontal and vertical levelling.
Seite 18 Hand receiver mode Optional: Working with the laser receiver GRX Use an laser receiver (optional) to carry out levelling at great distances or when the laser lines are no longer visible. To work with a laser receiver, switch the line laser to hand-held receiver mode by pressing button 7 (handheld receiver mode on / off).
Seite 19 SuperPlane-Laser 3G Multi-18V Performing the calibration check 3. Position the device as near as possible to the wall at the height of point A1. 4. Turn the device through 180° and mark point A3. The difference between points A2 and A3 is the tolerance.
Seite 20 The meter needs to be calibrated and tested on a regular basis to ensureit produces accurate measurement results. We recommend carrying out calibration once a year. Contact your authorised dealer or else the UMAREX-LASERLINER Service Department. Technical data (Subject to technical changes without notice. 26W05) Self-Levelling...
Seite 21 Remove the battery pack from the device without damaging it without tools: arrange separate collection before returning the device for disposal. Please do not hesitate to contact the UMAREX-LASERLINER service department if you have any queries regarding removing the battery.
Seite 22: Doelmatig Gebruik
Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft. Doelmatig gebruik Deze driedimensionale laser projecteert een horizontale en twee verticale lasercirkels en is geschikt voor het uitlijnen van voorwerpen.
Seite 23 SuperPlane-Laser 3G Multi-18V Verbruiker laserproduct, klasse 2 – Conform EN 60825-1:2014/A11:2021 en EN 50689:2021; Reglementair als verbruikerlaserproduct voor het projecteren van horizontale/verticale uitlij- ningslijnen door volwassen gebruikers. = Waarschuwing: Opgelet laserstraling! = Laserstraling van de klasse 2 overeenkomstig EN 60825-1:2014/A11:2021...
Seite 24 Bijzondere producteigenschappen en functies Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit. Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling. Met de GRX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt.
Seite 25 SuperPlane-Laser 3G Multi-18V Schakel vóór het transport altijd alle lasers uit en zet de pendel vast, schuifschakelaar (2) naar links schuiven. Aantal en richting van de laser H = horizontale laserlijn V = verticale laserlijn S = inclinaties (Slope-funktion) 1H360° 2V360°...
Seite 26 – Verwijderen van de adapter door het indrukken van de middelste ontgrendelingstoets. Bedrijf met netadapter – Het apparaat mag alleen met een universeel USB-C-netsnoer en een standaard USB-netadapter (5V / > = 1000mA) USB-C worden gebruikt. Als u een verkeerd(e) netadapter/laadtoestel gebruikt, komt de garantie te vervallen.
Seite 27 SuperPlane-Laser 3G Multi-18V Horizontaal en verticaal nivelleren Deactiveer de transportbeveiliging en zet de schuifschakelaar (2) naar rechts. Het laserkruis verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld. LASER LASER LASER LASER LASER Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn.
Seite 28 Handontvangermodus Optioneel: Werken met de laserontvanger GRX Gebruik een laserontvanger (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laserontvanger in de handontvangermodus door de toets 7 in te drukken.
Seite 29: Kalibratie Controleren
SuperPlane-Laser 3G Multi-18V Kalibratie controleren 3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1. 4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.
Seite 30 Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER. Technische gegevens (Technische veranderingen voorbehouden. 26W05) Instelsnelheid 3 sec.
Seite 31 SuperPlane-Laser 3G Multi-18V EU- en UK-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK. Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming...
Seite 32: Tilsigtet Anvendelse
Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.
Seite 33 SuperPlane-Laser 3G Multi-18V Forbruger laser produkt, klasse 2 – Konform til EN 60825-1:2014/A11:2021 og EN 50689:2021; Ifølge reglerne kendetegnet som Forbruger-Laserproduk til projicering af horisontale/vertikale nivellerings-linjer ved voksne brugere. = Advarsel: Advarsel Laserstråling! = Laserstråling af klasse 2 i overenstemmelse med EN 60825-1:2014/A11:2021 = Advarsel: Kig ikke ind i strålen!
Seite 34 Særlige produktegenskaber og funktioner Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk. Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås. Med GRX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.
Seite 35 1H360° 2V360° Strømforsyning – Ved hjælp af de forskellige adaptere kan laseren arbejde med 18V-batterisystemer fra forskellige kendte producenter. Adapterne kan fås separat i forbindelse med UMAREX-Laserliner. – Vær i forbindelse med montering af batteriet opmærksom på altid at bruge den korrekte adapter.
Seite 36 – Du fjerner adapteren ved at trykke på den midterste åbningstast. Drift med strømforsyning – Apparatet må kun arbejde med et gængs USB-C-netkabel og et standard USB-netapparat (5V / > = 1000mA). USB-C Hvis der bruges en forkert netdel/oplader, ortfalder garantien. –...
Seite 37 SuperPlane-Laser 3G Multi-18V Horisontal og vertikal nivellering Løsn transportsikringen, og skub skydekontakten (2) til højre. Laserkrydset vises. Med valgtasten kan man aktivere laserlinjerne enkeltvis. LASER LASER LASER LASER LASER Til horisontal og vertikal nivellering skal transportsikringen være løsnet. Så snart apparatet er uden for det automatiske nivelleringsområde på...
Seite 38 Håndmodtagermodus Ekstraudstyr: Arbejdet med lasermodtageren GRX Brug af laser modtager (ekstraudstyr) til at udføre nivellering over store afstande, eller når laserlinjer ikke længere er synlige. Man aktiverer lasermod- tageren ved at omstille linjelaseren til håndmod- tagermodus; dette gøres ved at trykke på tasten 7 (håndmodtagermodus til/fra).
Seite 39 SuperPlane-Laser 3G Multi-18V Kontrol af retvisning 3. Anbring apparatet så tæt til væggen som muligt i højde med det markerede punkt A1. 4. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen. Hvis A2 og A3 ligger mere end 0,2 mm / m fra hinanden, skal der foretages en justering.
Seite 40 Kalibrering Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år. Kontakt din forhandler eller henvend til serviceafdelingen i UMAREX-LASERLINER. Tekniske data (Forbehold for tekniske ændringer. 26W05) Indstillingshastighed 3 sek.
Seite 41 Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceafdelingen hos UMAREX-LASERLINER. Vær opmærksom på bortskaffelsesinformationerne fra den til enhver tid værende batteri-producent for at garantere en miljøvenlig bortskaffelse.
Seite 42: Utilisation Conforme
Lisez entièrement le mode d‘emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à...
Seite 43 SuperPlane-Laser 3G Multi-18V Consommateurs du produit laser, classe 2 – Conformément aux normes EN 60825-1:2014/A11:2021 et EN 50689:2021; Conformément à la destination prévue en tant que produit laser destiné aux consommateurs pour projeter des lignes d’alignement horizontales/verticales par des utilisateurs adultes.
Seite 44 Caractéristiques particulières et fonctions du produit Orientation automatique de l‘instrument par un système pendulaire à ralentisseur magnétique. L‘instrument est mis en position initiale et s‘oriente de manière autonome. Transport LOCK (Verrouillage pour le transport) : un système de blocage pendulaire protège l’appareil pendant le transport. La technologie GRX-READY permet d‘utiliser les lasers à...
Seite 45: Alimentation Électrique
Alimentation électrique – Les différents adaptateurs permettent une utilisation des lasers avec les systèmes de batteries de 18 V de différents fabricants renommés. Les adaptateurs sont vendus séparément par UMAREX-Laserliner. – Faites attention lors de la mise en place de la batterie à utiliser l’adaptateur adéquat.
Seite 46 – Retrait de l’adaptateur en appuyant sur la touche centrale de déverrouillage. Fonctionnement avec le bloc d’alimentation secteur – Utilisez uniquement l’appareil avec un câble secteur USB C courant dans le commerce et avec un bloc d’alimentation secteur USB USB-C standard (5 V / > = 1000 mA). Le droit à la garantie expire en cas d’utilisation d’un bloc d’alimentation secteur/chargeur non adapté.
Seite 47 SuperPlane-Laser 3G Multi-18V Nivellements horizontal et vertical Dégager le blocage de transport, faire glisser l’interrupteur à coulisse (2) vers la droite. La croix laser est visible. La touche de sélection permet d‘activer séparément les lignes laser. LASER LASER LASER LASER LASER Il est nécessaire de dégager le blocage de transport pour procéder au nivellements horizontal et vertical.
Seite 48 Mode récepteur manuel En option : Fonctionnement avec le récepteur de laser GRX Utiliser un récepteur de laser (en option) pour le nivellement sur de grandes distances ou en cas de lignes laser qui ne sont plus visibles. Mettre le laser à...
Seite 49 Quand A2 et A3 sont distants de plus de 0,2 mm / m l‘un de l‘autre, un réglage de l‘appareil est nécessaire. Prenez contact avec votre revendeur ou appelez le service après-vente de UMAREX-LASERLINER. Vérification de la ligne verticale Placez l‘appareil à env. 5 m d‘un mur. Fixez sur le mur un fil d‘aplomb avec une corde de 2,5 m de longueur.
Seite 50 Nous recommandons de procéder une fois par an à un calibrage. Communiquez avec votre distributeur ou le service après-vente d’UMAREX-LASERLINER. Données techniques (Sous réserve de modifications techniques. 26W05) Durée du réglage de l’autonivellement...
Seite 51 SuperPlane-Laser 3G Multi-18V Réglementations UE et GB et élimination des déchets L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l‘Union européenne et au Royaume-Uni. Ce produit, y compris les accessoires et l’emballage, est un appareil électrique qui doit faire l’objet d’un recyclage respectueux de l’environnement...
Seite 52: Uso Correcto
Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indica- ciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.
Seite 53 SuperPlane-Laser 3G Multi-18V Producto láser de consumo, clase 2 – Conforme a las normas EN 60825-1:2014/A11:2021 y EN 50689:2021. Destinado al uso como producto láser de consumo para proyectar líneas de alineación horizontales/verticales por parte de usuarios adultos. = Advertencia: ¡Atención, radiación láser! = Radiación láser de clase 2 de conformidad con la norma...
Seite 54 Características y funciones especiales Alineación automática del aparato mediante sistema de péndulo con amortiguación magnética. Una vez colocado el aparato en la posción base éste se alinea automáticamente. BLOQUEO de transporte: El aparato cuenta con un bloqueo pendular como sistema de protección para el transporte. La tecnología GRX-READY hace posible el uso de los láser de líneas también con malas condiciones de luz.
Seite 55 Alimentación – Gracias a los distintos adaptadores, el láser puede funcionar con sistemas de baterías de 18 V de diversos reconocidos fabricantes. Los adaptadores se pueden adquirir por separado en UMAREX-Laserliner. – Al insertar la batería, asegúrese de utilizar siempre el adaptador correcto.
Seite 56: Funcionamiento Con Fuente De Alimentación
– Retire el adaptador pulsando el botón de liberación central. Funcionamiento con fuente de alimentación – El dispositivo solo puede funcionar con un cable de alimentación USB-C disponible en el mercado y una fuente de alimentación USB-C USB estándar (5 V / > = 1000 mA). El uso de un alimentador de red/cargador erróneo anula la garantía.
Seite 57 SuperPlane-Laser 3G Multi-18V Nivelación horizontal y vertical Soltar el seguro de transporte y cambiar el interruptor deslizante (2) hacia la derecha. Aparece la cruz del láser. Con la tecla de selección se puede activar cada una de las líneas láser por separado.
Seite 58 Modo de receptor manual Opcional: Trabajar con el receptor láser GRX Utilice un receptor de láser (opcional) para nivelar a grandes distancias o para líneas láser no visibles. Para trabajar con el receptor láser del láser de líneas cambie al modo de receptor manual pulsando la tecla 7 (modo de receptor manual On / Off).
Seite 59 Si A2 y A3 se encuentran a más de 0,2 mm / m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER. Control de la línea vertical Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente.
Seite 60 Se recomienda un intervalo de calibración de un año. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER. Datos técnicos (Sujeto a modificaciones técnicas. 26W05) Velocidad de ajuste 3 seg.
Seite 61 Si tiene alguna pregunta sobre la extracción de las pilas, póngase en contacto con el departamento de servicio técnico de UMAREX-LASERLINER. Tenga en cuenta las instrucciones de eliminación del fabricante de la batería correspondiente para garantizar una eliminación respetuosa con el medio...
Seite 62: Uso Previsto
Leggere attentamente le istruzioni per l‘uso, l’opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all‘apparecchio laser in caso questo venga inoltrato a terzi.
Seite 63 SuperPlane-Laser 3G Multi-18V Utente prodotto laser, classe 2 – Conforme a EN 60825-1:2014/A11:2021 e EN 50689:2021; Destinato all’uso di prodotto laser di consumo per la proiezione di linee di livellamento orizzontale/verticale da parte di utenti adulti. = Avviso: Attenzione: irradiazione di raggi laser!
Seite 64 Caratteristiche particolari del prodotto e funzioni Orientamento automatico dell‘apparecchio con un sistema a pendolo a smorzamento magnetico. L‘apparecchio viene portato nella posizione base, nella quale ha poi luogo l‘auto-regolazione. BLOCCO di trasporto: durante il trasporto l‘apparecchio è protetto da un blocco del pendolo. Con la tecnologia GRX-READY si possono usare laser a proiezione di linee anche in condizioni di luce sfavorevoli.
Seite 65 SuperPlane-Laser 3G Multi-18V Per il trasporto spegnere sempre tutti i laser, bloccare il pendolo e spostare verso sinistra l’interruttore a scorrimento (2). Numero e disposizione dei laser H = linea laser orizzontale V = linea laser verticale S = funzione di inclinazione 1H360°...
Seite 66: Funzionamento Con Alimentatore
– Prelievo dell’adattatore, premendo il tasto di rilascio intermedio. Funzionamento con alimentatore – L’apparecchio può essere utilizzato solo con un cavo di alimentazione USB-C e un alimentatore USB standard (5 V/ > = 1000 mA). L‘utilizzo USB-C di alimentatori/caricabatterie non idonei fa decadere la garanzia.
Seite 67 SuperPlane-Laser 3G Multi-18V Livellamento orizzontale e verticale Bloccare la sicura di trasporto e spostare l‘interruttore a scorrimento (2) verso destra. Appare la croce laser. Con il tasto di selezione si possono azionare singolarmente le linee laser. LASER LASER LASER LASER...
Seite 68 Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser GRX Utilizzare il ricevitore laser (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili. Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità...
Seite 69 Se la distanza tra A2 e A3 è superiore a 0,2 mm / m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER. Verifica della linea verticale Collocare l‘apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m;...
Seite 70 Consigliamo intervalli di calibrazione annuali. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER. Dati tecnici (Con riserva di modifiche tecniche. 26W05) Velocità di regolazione 3 sec.
Seite 71 Provvedere alla raccolta separata prima di restituire il dispositivo per lo smaltimento. Per domande sulla rimozione della batteria potete rivolgervi al reparto assistenza di UMAREX-LASERLINER. Si prega di rispettare le indicazioni per lo smaltimento del relativo produttore di batterie per assicurarne uno smaltimento eco-compatibile.
Seite 72: Stosowanie Zgodne Z Przeznaczeniem
Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go. Stosowanie zgodne z przeznaczeniem Ten trójwymiarowy laser emituje jeden poziomy i dwa pionowe okręgi laserowe i optymalnie nadaje się...
Seite 73 SuperPlane-Laser 3G Multi-18V Produkt laserowy dla konsumentów, klasa 2 – Zgodny z normami EN 60825-1:2014/A11:2021 i EN 50689:2021; Zgodnie z przeznaczeniem jako produkt laserowy dla konsumentów do wyświetlania poziomych/pionowych linii przez dorosłych użytkowników. = Ostrzeżenie: Uwaga promieniowanie laserowe! = Promieniowanie laserowe klasy 2 zgodnie z normą...
Seite 74 Cechy szczególne produktu i funkcje Automatyczne ustawianie za pomocą magnetycznie tłumionego systemu wahadła. Urządzenie ustawiane jest w pozycji podstawowej, a następnie reguluje się samoczynnie. Blokada transportowa: Blokada wahadła chroni urządzenie podczas transportu. Technologia GRX-READY ułatwia korzystanie z niwelatorów liniowych w niesprzyjających warunkach. Urządzenia te emitują...
Seite 75 S = funkcja nachylenia 1H360° 2V360° Pobór mocy – Dzięki różnym adapterom laser można używać z systemami akumulatorowymi 18 V wielu różnych popularnych producentów. Adaptery podanych producentów można nabyć osobno w UMAREX-Laserliner. – Podczas wkładania akumulatora należy zawsze używać odpowiedniego adaptera. Nazwa producenta, która musi być...
Seite 76 – Wyjmowanie adaptera, naciskając środkowy przycisk zwalniający. Praca z urządzeniem sieciowym – Urządzenie wolno użytkować wyłącznie ze standardowym kablem USB typu C i standardowym zasilaczem USB USB-C (5V / > = 1000mA). Używanie niewłaściwego zasilacza / ładowarki powoduje utratę gwarancji. –...
Seite 77: Tryb Nachylenia
SuperPlane-Laser 3G Multi-18V Niwelowanie poziome i pionowe Zwolnić zabezpieczenie transportowe, przesunąć włącznik suwakowy (2) w prawo. Pojawia się krzyż laserowy. Przyciskiem wyboru można oddzielnie włączać i wyłączać linie laserowe. LASER LASER LASER LASER LASER Do niwelacji poziomej i pionowej zabezpieczenie transportowe musi być zwolnione. Gdy urządzenie znajduje się poza automatycznym zakresem niwelacji wynoszącym 3,5°, linie laserowe migają.
Seite 78 Tryb odbiornika ręcznego Opcjonalnie: Praca z odbiornikiem lasera GRX Do niwelowania na dużą odległość lub w przypadku niewidocznych już linii laserowych należy użyć odbiornik lasera (opcja). W celu pracy z odbiornikiem laserowym należy włączyć laser liniowy w tryb odbiornika ręcznego poprzez przyciśnięcie przycisku 7 (tryb odbiornika ręcznego wł./ wył.).
Seite 79: Kontrola Kalibracji
SuperPlane-Laser 3G Multi-18V Kontrola Kalibracji 3. Ustaw najbliżej jak to możliwe ściany na wysokości punktu zaznaczonego A1. 4. Obróć niwelator o 180° i zaznacz punkt A3. Różnica pomiędzy A2 i A3 jest tolerancją. Jeżeli A2 i A3 są oddalone od siebie o więcej niż 0,2 mm / m, niezbędne jest justowanie.
Seite 80 Przyrząd pomiarowy napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok. W tym celu należy skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER. Dane techniczne (Zmiany zastrzeżone. 26W05) Szybkość regulacji 3 sek. Automatyczne ±...
Seite 81 Następnie należy oddać go do punktu selektywnej zbiórki odpadów. W przypadku jakichkolwiek pytań dotyczących wyjmowania baterii należy skontaktować się z działem serwisu UMAREX-LASERLINER. Należy postępować zgodnie z instrukcjami utylizacji danego producenta baterii, aby zapewnić utylizację przyjazną dla środowiska. Więcej informacji na temat przepisów dotyczących utylizacji można znaleźć...
Seite 82: Yleiset Turvallisuusohjeet
Lue käyttöohje, oheinen lisälehti ”Takuu- ja muut ohjeet” sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle. Käyttötarkoitus Tämä kolmiulotteinen laser heijastaa yhden vaakasuoran ja kaksi pystysuoraa laserympyrää...
Seite 83 SuperPlane-Laser 3G Multi-18V Laser-kuluttajatuote, luokka 2 – Standardien EN 60825-1:2014/A11:2021 ja EN 50689:2021 mukainen; Määräysten mukainen laser-kuluttajatuote vaaka-/pystysuuntaisten vaaituslinjojen heijastamiseen. Tarkoitettu täysi-ikäisille käyttäjille. = Varoitus: Huomio – lasersäde! = Standardin EN 60825-1:2014/A11:2021 luokan 2 mukainen lasersäde = Varoitus: Älä katso säteeseen! = Laserin aallonpituus λ...
Seite 84 Tuotteen erityisominaisuuksia Laitteen automaattitasaus magneettisesti vaimennetulla heilurijärjestelmällä. Laite asetetaan perusasentoon ja tasaus tapahtuu automaattisesti. Transport LOCK (Kuljetuslukitus): Heilurijärjestelmässä on kuljetuksen ajaksi kytkettävä lukitus. GRX-READY-tekniikalla varustettuja viivalasereita voi käyttää myös epäedullisissa valaistusolosuhteissa. Laserviiva sykkii korkealla taajuudella. Erityinen laservastaanotin tunnistaa viivan pitkänkin välimatkan päästä. Lasersäteen ulostuloikkuna LED-tasaus OFF Liukukytkin...
Seite 85: Virransyöttö
SuperPlane-Laser 3G Multi-18V Sammuta kaikki laserviivat kuljetuksen ajaksi. Lukitse heiluri ja siirrä liukukytkin (2) vasemmalle. Laserien määrä ja järjestys H = vaakalaserviiva V = pystylaserviiva S = kallistustoiminto 1H360° 2V360° Virransyöttö – Erilaisten sovitinten ansiosta laseria voi käyttää monien tunnettujen valmistajien 18 V:n akkujärjestelmien kanssa.
Seite 86 – Irrota sovitin painamalla keskellä olevaa vapautuspainiketta. Käyttö virtalähteen kanssa – Laitetta voi käyttää vain tavallisen kaupallisen USB-C-virtajohdon kanssa ja tavallisen USB- virtalähteen kanssa (5 V / > = 1 000 mA). USB-C Käyttö muun virtalähteen tai laturin kanssa mitätöi takuun. – Käytä verkkolaitetta / laturia vain sisätiloissa. Suojaa laite kosteudelta ja sateelta.
Seite 87 SuperPlane-Laser 3G Multi-18V Vaaka- ja pystysuuntaan tasaaminen Avaa kuljetusvarmistus, siirrä liukukytkin (2) oikealle. Laserristi näkyy. Yksittäiset laserviivat voi valita valintapainikkeella. LASER LASER LASER LASER LASER Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. Kun laite on automaattisen tasausalueen 3,5° ulkopuolella, laserviivat vilkkuvat. Sijoita laite tasaiselle alustalle niin, että...
Seite 88 Käsivastaanotintila Valinnaisesti: Työskentely laservastaanottimella GRX Käytä laservastaanotinta (lisävaruste) linjaukseen pitkillä välimatkoilla ja silloin, kun laserviiva ei enää muuten näy. Työskennelläksesi käsivastaanottimen kanssa kytke laserlaite käsivastaanotintilaan painik- keen 7 (käsivastaanotintila päälle/pois) paineella. Laserviivat sykkivät nyt korkealla taajuudella. Laserviivoista tulee tummempia. Laservastaanotin tunnistaa laserviivat tästä...
Seite 89 SuperPlane-Laser 3G Multi-18V Kalibroinnin tarkistus 3. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite. 4. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus toleranssi. Jos A2 ja A3 ovat toisistaan etäämmällä kuin 0,2 mm / m, on säätö...
Seite 90 Kalibrointi Mittalaite tulee kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Suosittelemme kalibroimaan laitteen kerran vuodessa. Ota sitä varten yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon. Tekniset tiedot (Tekniset muutokset mahdollisia. 26W05) Itse-tasauksen kesto Automaattitasausalue ± 3,5° (vaakasuuntaan) Tarkkuus ±...
Seite 91 Irrota akku laitteesta ilman työkaluja, jotta se ei vaurioidu, ja toimita se erilliseen keräykseen ennen laitteen hävittämistä. Jos sinulla on pariston poistamisesta kysyttävää, ota yhteys UMAREX-LASERLINER-huoltoon. Hävitä akut ympäristöystävällisesti noudattamalla akun valmistajan antamia akun hävittämistä koskevia ohjeita. Saat lisätietoja hävittämistä koskevista määräyksistä...
Seite 92: Utilização Correta
Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documen- tação e junte-a ao dispositivo a laser se o entregar a alguém.
Seite 93 SuperPlane-Laser 3G Multi-18V Consumidor, produto laser, classe 2 – Em conformidade com a norma EN 60825-1:2014/A11:2021 e EN 50689:2021; Utilização adequada como produto laser para consumidores Para a projeção de linhas de alinhamento horizontais/verticais por utilizadores adultos. = Aviso: Atenção: radiação laser! = Radiação laser da classe 2 conforme...
Seite 94 Características particulares do produto e funções Nivelação automática do aparelho através de um sistema pendular com proteção magnética. O aparelho é colocado na posição básica e alinha-se automaticamente. Bloqueador de transporte LOCK: o aparelho é protegido com uma travagem do pêndulo para o transporte. Com a tecnologia GRX-READY, os lasers de linha também podem ser usados com condições de luminosidade desvantajosas.
Seite 95: Alimentação Elétrica
SuperPlane-Laser 3G Multi-18V Para o transporte, desligue sempre todos os lasers, trave o pêndulo e deslize o interruptor de corrediça (2) para a esquerda. Quantidade e disposição dos lasers H = linha de laser horizontal V = linha de laser vertical S = função de inclinação...
Seite 96 – Retire o adaptador premindo o botão de desbloqueio central. Funcionamento com unidade de alimentação – O aparelho só pode ser utilizado com um cabo de rede USB-C convencional e uma unidade de alimentação USB padrão USB-C (5 V / > = 1000 mA). Se for usado um carregador ou uma unidade de alimentação errada, a garantia caduca.
Seite 97 SuperPlane-Laser 3G Multi-18V Nivelação horizontal e vertical Solte o bloqueador de transporte, deslize o interruptor de corrediça (2) para a direita. A cruz do laser aparece. Com a tecla de seleção podem ser ativadas individualmente as linhas de laser. LASER...
Seite 98 Modo recetor manual Opcional: trabalhar com o recetor laser GRX Para a nivelação a grandes distâncias ou para linhas de laser que já não sejam visíveis, use um recetor laser (opcional). Para trabalhar com o recetor laser, prima a tecla 7 (ativar/desativar o modo recetor manual) para colocar o laser de linha no modo recetor manual.
Seite 99 Se os pontos A2 e A3 estiverem separados mais de 0,2 mm / m é necessário efetuar uma calibragem. Contacte o seu distribuidor ou dirija-se ao departamento de assistência da UMAREX-LASERLINER. Controlo da linha vertival Coloque o aparelho a uns 5 metros de uma parede. Fixe um fio de prumo de 2,5 metros na parede, podendo o fio mover-se livremente.
Seite 100 O medidor precisa de ser calibrado e controlado regularmente para garantir a precisão da função. Recomendamos um intervalo de calibragem de um ano. Em caso de necessidade, contacte o seu comerciante especializado ou dirija-se ao departamento de assistência da UMAREX-LASERLINER. Dados técnicos (Sujeito a alterações técnicas. 26W05) Velocidade de ajuste 3 seg.
Seite 101 SuperPlane-Laser 3G Multi-18V Disposições da UE e do Reino Unido e eliminação O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE e do Reino Unido. Este produto, incluindo acessórios e embalagens, é um aparelho elétrico que tem de ser reciclado de forma ecológica, de acordo com as diretivas europeias...
Seite 102: Avsedd Användning
Läs igenom hela bruksanvisningen, det medföljande häftet “Garanti- och tilläggsanvisningar“ samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare. Avsedd användning Den här tredimensionella lasern projicerar en horisontell och två...
Seite 103 SuperPlane-Laser 3G Multi-18V Förbrukare laserprodukt, klass 2 – Överensstämmer med EN 60825-1:2014/A11:2021 och EN 50689:2021; Avsedd användning som konsumentlaserprodukt För att projicera horisontella/ vertikala riktningslinjer av vuxna användare. = Varningsanvisning: Se upp laserstrålning! = Laserstrålning av klass 2 enligt EN 60825-1:2014/A11:2021 = Varningsanvisning: Titta inte in i strålen!
Seite 104 Speciella produktegenskaper och funktioner Automatisk uppriktning av apparaten genom ett magnetdämpat pendelsystem. Apparaten sätts i grundinställning och riktar upp sig själv. Transport-LOCK: Apparaten skyddas vid transport av ett pendellås. Enheter som är märkta som GRX-READY är lämpliga att använda i ofördelaktiga ljusförhållanden. Laserlinjen pulserar vid en hög frekvens och detta kan fångas upp av lasermottagare på...
Seite 105 S = lutningsfunktion 1H360° 2V360° Strömförsörjning – Tack vare olika adaptrar kan lasern användas med 18V-batterisystem från diverse vanliga tillverkare. Adaptrarna säljs separat av UMAREX-Laserliner. – Se alltid till att rätt adapter används när batteriet sätts i. Tillverkarens namn, som måste vara identisk både...
Seite 106 – Ta av adaptern genom att trycka på upplåsnings- knappen i mitten. Drift med nätaggregat – Enheten får endast användas med en vanlig USB-C-nätkabel och en USB-nätadapter (5V/> = 1000mA) av standardtyp. USB-C Garantin slutar gälla om ett felaktigt nät-/laddningsaggregat används. –...
Seite 107 SuperPlane-Laser 3G Multi-18V Horisontell och vertikal nivellering Frigör transportsäkringen och för skjutströmbrytaren (2) åt höger. Laserkorset visas. Välj laserlinjer med hjälp av valknappen. LASER LASER LASER LASER LASER Vid horisontell och vertikal nivellering måste transportsäkringen lossas. Så fort enheten befinner sig utanför det automatiska nivelle- ringsområdet på...
Seite 108 Handmottagarläge Tillval: Arbete med lasermottagaren GRX Använd en lasermottager (tillval) för nivellering vid stora avstånd eller för laserlinjer som inte längre syns. För att arbeta med lasermottagaren trycker man på knapp 7 (handmottagarläge På/Av) så sätts linje-lasern i handmottagarläge. Nu pulserar laserlinjerna med en hög frekvens och laserlinjerna blir mörkare.
Seite 109: Kontroll Av Den Horisontella Linjen
SuperPlane-Laser 3G Multi-18V Kalibreringskontroll 3. Ställ enheten så nära väggen som möjligt i höjd med den markerade punkten A1. 4. Vrid enheten 180° och markera punkten A3. Differensen mellan A2 och A3 är toleransen. Om A2 och A3 ligger mer än 0,2 mm / m från varandra behöver enheten justeras.
Seite 110 Kalibrering Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säker- ställa noggrannhet och funktion. Vi rekommenderar ett kalibreringsintervall på ett år. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER. Tekniska data (Tekniska ändringar förbehålls. 26W05) Inställningshastighet 3 sek.
Seite 111 SuperPlane-Laser 3G Multi-18V EU och EK-bestämmelser och kassering Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK. Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på...
Seite 112: Tiltenkt Bruk
Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre. Tiltenkt bruk Denne tredimensjonale laseren projiserer en horisontal og to vertikale lasersirkler og egner seg til innretting av gjenstander.
Seite 113 SuperPlane-Laser 3G Multi-18V Forbruker, laserprodukt, klasse 2 – Samsvarer med EN 60825-1:2014/A11:2021 og EN 50689:2021; Tiltenkt bruk som laserprodukt for forbrukere til projisering av horisontale/vertikale juste- ringslinjer, må bare brukes av voksne. = Advarsel: Obs! Laserstråling! = Laserstråling i klasse 2 i henhold til EN 60825-1:2014/A11:2021 = Advarsel: Ikke se inn i strålen.
Seite 114 Spesielle produktegenskaper og funksjoner Automatisk posisjonering via pendelsystem med magnetisk demping. Apparatet plasseres i grunnstilling og foretar en automatisk posisjonering. Transport LOCK: Under transport beskyttes apparatet av en pendellås. Med GRX-READY teknologi kan laseren bli brukt i vanskelige lysforhold. Laserlinjene pulserer på en høy frekvens og disse tar lasermottakeren imot på...
Seite 115 1H360° 2V360° Strømforsyning – Ved hjelp av de ulike adapterne kan laseren brukes sammen med 18 V-batterisystemer fra diverse kjente produsenter. Adapterne fra kan fås separat hos UMAREX-Laserliner. – Påse at du alltid bruker riktig adapter når du setter inn batteriet. Produsentens navn må...
Seite 116 – Adapteren tas av ved å trykke på den mellomste opplåsingsknappen. Drift med nettapparat – Apparatet må bare brukes med en vanlig USB-C-nettkabel og et standard USB-nettapparat (5 V / >= 1000 mA). Garantien bortfaller dersom det brukes USB-C et feil nett-/ladeapparat. –...
Seite 117 SuperPlane-Laser 3G Multi-18V Horisontal og vertikal nivellering Løsne transportsikringen, skyv skyvebryteren (2) mot høyre. Laserkrysset blir synlig. Nå kan du slå på laserlinjene enkeltvis med valgknappen. LASER LASER LASER LASER LASER Horisontal og vertikal nivellering krever at transportsikringen løsnes. Straks apparatet befinner seg utenfor det automatiske nivellerings- området på...
Seite 118 Manuell mottakermodus Ekstrautstyr: Arbeider med lasermottaker GRX Bruk lasermottaker (ekstrautstyr) til nivellering på store avstander eller ved laserlinjer som ikke lenger er synlige. Når du skal arbeide med lasermotta- keren, setter du linjelaseren i håndmottakermodus ved å trykke på tast 7 (håndmottakermodus på/av). Nå...
Seite 119 SuperPlane-Laser 3G Multi-18V Kontroll av kalibreringen 3. Still instrumentet så nær veggen som mulig og i samme høyde som det markerte punktet A1. 4. Drei instrumentet 180° og marker punkt A3. Differansen mellom A2 og A3 utgjør toleransen. Dersom avstanden mellom A2 og A3 er over 0,2 mm / m, må laseren kalibreres.
Seite 120 Måleinstrumentet må kalibreres og kontrolleres regelmessig for å garantere nøyaktigheten og funksjonen. Vi anbefaler et kalibreringsintervall på ett år. Ta kontakt med din forhandler i denne sammenhengen, eller henvend deg til serviceavdelingen hos UMAREX-LASERLINER. Tekniske data (Det tas forbehold om tekniske endringer. 26W05) Innstillingshastighet 3 sek.
Seite 121 SuperPlane-Laser 3G Multi-18V EU- og UK-bestemmelser og avfallshåndtering Instrumentet oppfyller alle relevante normer for fri varehandel innenfor EU og UK. Dette produktet, inkludert tilbehør og emballasje, er et elektrisk apparat som i henhold til europeiske og britiske direktiver om avfall fra elektrisk og elektronisk utstyr, batterier og emballasje må...
Seite 122: Amacına Uygun Kullanım
Kullanım kılavuzunu, ekinde bulunan ‚Garanti ve Ek Uyarılar‘ defterini ve de bu kılavuzun sonunda bulunan İnternet link‘i ile ulaşacağınız aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir. Amacına uygun kullanım Bu üç...
Seite 123 SuperPlane-Laser 3G Multi-18V Tüketici tipi lazer ürünü, Sınıf 2 – EN 60825-1:2014/A11:2021 ve EN 50689:2021 standartlarına uygundur; Tüketici lazer ürünü olarak amacına uygun yatay/dikey hizalama çizgilerinin yansıtılması için yetişkin kullanıcılar tarafından kullanılmak üzere tasarlanmıştır. = Uyarı: Lazer ışını çıkışına dikkat ediniz! = EN 60825-1:2014/A11:2021 standardına...
Seite 124 Özel Ürün Nitelikleri ve Fonksiyonları Manyetik absorbeli sarkaç sistemi sayesinde cihazın otomatik düzeçlenmesi. Cihaz ana pozisyona getirilip otomatik olarak düzeçlenir. Transport LOCK: Cihaz taşıma esnasında bir sarkaç emniyeti ile korunur. GRX-READY teknolojisi ile çizgi lazerleri en uygunsuz ışık şartlarında dahi kullanılabilir. Lazer çizgileri bu durumda yüksek frekanslı...
Seite 125: Lazerlerin Sayısı Ve Düzeni
V = düşey lazer çizgisi S = eğilim fonksiyonu 1H360° 2V360° Güç beslemesi – Değişik adaptörler sayesinde lazer muhtelif ünlü üreticilerin 18V akü sistemleriyle çalıştırılabilir. Bu adaptörler UMAREX-Laserliner'den ayrı olarak temin edilebilir. – Aküyle çalışırken her zaman doğru adaptörü kullanmaya özen gösterin. Hem akü...
Seite 126 – Ortadaki kilit açma tuşuna basarak adaptörün çıkartılması. Kablolu Çalıştırma – Cihaz yalnızca piyasada yaygın bir USB-C şebeke kablosuyla ve standart bir USB USB güç adaptörü (5V / > = 1000mA) ile çalıştırılabilir. USB-C Yanlış bir şebeke / şarj cihazı kullanıldığında garanti hakkı...
Seite 127 SuperPlane-Laser 3G Multi-18V Yatay ve düşey düzeçleme Taşıma emniyetini çözün, sürmeli şalteri (2) sağ tarafa çekin. Lazer artısı görülür. Seçme düğmesi ile lazer çizgileri tek tek devreye alınabilir. LASER LASER LASER LASER LASER Yatay ve düşey düzeçleme için taşıma emniyetinin çözülmüş olması...
Seite 128 El alıcısı modu Opsiyonal: Lazer alıcısı GRX ile çalışma Uzak mesafede veya lazer ışınları görülmediği durumlarda tesviye yapmak için lazer alıcısı kullanın (opsiyonal). Lazer alıcısı ile çalışmak için çizgi lazerini tuş 7‘ya (El alıcısı modu açık / kapalı) uzunca basarak el alıcısı moduna getirin. Şimdi -lazer çizgileri yüksek bir frekans ile çarpıyorlar ve lazer çizgileri- koyulaşıyorlar.
Seite 129: Kalibrasyon Kontrolü
A2 ve A3 noktaları arasındaki mesafe, cihazın hassasiyet değeridir. A2 ve A3 noktaları birbirlerine 0,2 mm / m’den daha büyük bir uzaklıkta bulunuyorlarsa, ayarlama yapılması gerekmektedir. Bu durumda yetkili satıcınızla ya da UMAREX LASERLINER’in müşteri servisi departmanıyla irtibata geçiniz. Düşey çizginin kontrolü...
Seite 130 Ölçüm hassasiyetini ve işlevini korumak için ölçüm cihazının düzenli olarak kalibre ve kontrol edilmesi gerekmektedir. Kalibrasyon aralıklarının 1 yıl olmasını tavsiye ediyoruz. Satıcınızla iletişime geçin veya UMAREX-LASERLINER‘in servis bölümüne başvurun. Teknik özellikler (Teknik değişiklik yapma hakkı saklıdır. 26W05) Ayarlama Hızı...
Seite 131: Ab Ve Uk Düzenlemeleri Ve Atık Arıtma
SuperPlane-Laser 3G Multi-18V AB ve UK Düzenlemeleri ve Atık Arıtma Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir. Bu ürün, ekipmanları ve ambalajı da dahil, değerli hammaddelerin geri kazanılması için atık elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yönetmeliklerine uygun olarak çevreye zarar vermeyecek...
Seite 132: Использование По Назначению
Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ необходимо сохранить и...
Seite 133 SuperPlane-Laser 3G Multi-18V Бытовое лазерное устройство, класс 2 – Соответствует EN 60825-1:2014/A11:2021 и EN 50689:2021; Лазерное устройство, предназначенное для бытового применения Для проецирования горизонтальных/ вертикальных лазерных линий, для взрослых пользователей. = Предупреждение: Внимание, лазерное излучение! = Лазерное излучение класса 2 согл.
Seite 134 Особые характеристики изделия и функции Автоматическое нивелирование прибора с помощью маятниковой системы с магнитным демпфированием. Прибор приводится в исходное положение и выполняет автоматическое нивелирование. БЛОКИРОВКА для транспортировки: Для защиты прибора во время транспортировки маятник фиксируется в одном положении. С технологией GRX-READY у Вас появилась возможность принимать лазерный...
Seite 135: Источник Питания
S = функция наклона 1H360° 2V360° Источник питания – Разные адаптеры обеспечивают совместимость лазерного нивелира с аккумуляторными системами 18 В многих известных изготовителей. Адаптеры можно приобрести отдельно в компании UMAREX-Laserliner. – При установке аккумулятора необходимо проверить правильность выбора адаптера. Название...
Seite 136 – Чтобы снять адаптер, следует нажать среднюю кнопку разблокировки. Работа от сетевого блока питания – Для подключения устройства разрешается использовать только обычный сетевой кабель USB-C и стандартный сетевой блок питания USB USB-C (5 В / > = 1000 мА). При использовании другого сетевого...
Seite 137 SuperPlane-Laser 3G Multi-18V Горизонтальное и вертикальное нивелирование Отсоединить фиксатор для транспортировки, перевести ползунковый переключатель (2) вправо. Появляется перекрестие лазерных лучей. С помощью клавиши выбора можно переключать по отдельности направление лазерных линий. LASER LASER LASER LASER LASER Для горизонтального и вертикального нивелирования необходимо...
Seite 138 Режим ручного приема Опция: Работа с лазерным приемником GRX Для нивелирования на больших расстояниях или в тех случаях, когда лазерные линии больше не видны, использовать лазерный приемник (опция). Для работы с лазерным приемником переключить линейный лазер в режим ручного приема, нажав кнопку...
Seite 139: Проверка Калибровки
Если A2 и A3 расходятся более чем на 0,2 мм на каждые м, требуется настройка. В этом случае Вам необходимо связаться с авторизованным дилером или сервисным отделом UMAREX-LASERLINER. Проверка вертикальной линии Поставьте прибор на расстоянии около 5 м от стены. С помощью шнура...
Seite 140 регулярно проводить калибровку и проверку измерительного прибора. Мы рекомендуем проводить калибровку с периодичностью раз в год. Вы можете получить консультацию по этому вопросу у вашего продавца или сотрудников службы поддержки UMAREX-LASERLINER. Технические актеристики (Изготовитель сохраняет за собой право на внесение технических изменений. 26W05) Скорость...
Seite 141 SuperPlane-Laser 3G Multi-18V Предписания ЕС и Великобритании и утилизация Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании. Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах...
Seite 142: Використання За Призначенням
Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до лазерного пристрою, віддаючи в інші руки. Використання...
Seite 143 SuperPlane-Laser 3G Multi-18V Побутовий лазерний прилад, клас 2 – Відповідає стандартам EN 60825-1:2014/A11:2021 та EN 50689:2021; Призначений для використання як побутовий лазерний прилад Для проектування горизонтальних/вертикальних ліній вирівнювання дорослими користувачами. = Попередження: Увага, лазерне випромінювання! = Лазерне випромінювання класу 2 відповідно...
Seite 144 Особливості виробу та його функціональні можливості Особливості виробу та його функціональні можливості Автоматичне вирівнювання приладу за допомогою маятникової Автоматичне вирівнювання приладу за допомогою маятникової системи з магнітним демпфіруванням. Прилад переводиться системи з магнітним демпфіруванням. Прилад переводиться в початковий стан і самостійно вирівнюється. в...
Seite 145 SuperPlane-Laser 3G Multi-18V Під час транспортування всі лазери завжди мають бути вимкнені, маятники Під час транспортування всі лазери завжди мають бути вимкнені, маятники заблоковані, вимикач (2) переведено в крайнє ліве положення. заблоковані, вимикач (2) переведено в крайнє ліве положення. Кількість й конфігурація лазерних променів...
Seite 146 – Виймання адаптера шляхом натискання центральної кнопки фіксації. Робота з блоком живлення – Прилад можна використовувати лише зі звичайним кабелем живлення USB-C і стандартним блоком живлення USB-C (5 В / > = 1000 мА). Використання невідповідного блоку живлення призведе до втрати права на гарантійне обслуговування. –...
Seite 147 SuperPlane-Laser 3G Multi-18V Горизонтальне і вертикальне нівелювання Зняти систему блокування, вимикач (2) перевести в крайнє праве положення. З‘явиться лазерне перехрестя. Кнопкою вибору можна вмикати лазерні лінії поодинці. LASER LASER LASER LASER LASER Для горизонтального і вертикального нівелювання необхідно розфіксувати транспортне стопоріння. У разі виходу за межі діапазону автоматичного...
Seite 148 Режим використання ручного приймача додатково: працює з лазерним приймачем GRX При великих відстанях або коли лазерні лінії погано видно, скористайтеся лазерним приймачем (не входить до стандартного комплекту). Щоб працювати з лазерним приймачем, лінійний лазер слід перемкнути в режим ручного приймача натискання кнопки...
Seite 149 SuperPlane-Laser 3G Multi-18V Перевірка калібрування 3. Встановити прилад якомога ближче до стіни на висоті крапки А1. 4. Поверніть прилад на 180° і помітьте крапку A3. Різниця між А2 і А3 є допуском. Якщо A2 і A3 розрізняються більше ніж на 0,2 мм / м, потрібне...
Seite 150 Для забезпечення точності результатів вимірювань і функціональності слід регулярно проводити калібрування та перевірку вимірювального приладу. Рекомендуємо проводити калібрування щорічно. З цього приводу ви можете звернутися до вашого продавця або співробітників служби підтримки UMAREX-LASERLINER. Технічні дані (Право на технічні зміни збережене. 26W05) Швидкість налаштування 3 сек...
Seite 151 інструментів вийняти з приладу акумулятор і відправити його в окремий пункт збору. Якщо у вас виникли питання щодо виймання елемента живлення, зверніться до служби підтримки UMAREX-LASERLINER. Дотримуйтеся інструкцій з утилізації відповідного виробника акумуляторів, щоб забезпечити його екологічно безпечну утилізацію. Додаткову інформацію про...
Seite 152: Všeobecné Bezpečnostní Pokyny
Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v interne- tovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tuto dokumentaci je nutné uschovat a v případě předání laserového zařízení...
Seite 153 SuperPlane-Laser 3G Multi-18V Spotřebitelský laserový výrobek, třída 2 – V souladu s normami EN 60825-1:2014/A11:2021 a EN 50689:2021; Určeno jako laserový produkt pro spotřebitele pro promítání vodorovných/svislých vyrovnávacích čar dospělými uživateli. = Výstražné upozornění: Pozor, laserové záření! = Laserové záření třídy 2 podle normy EN 60825-1:2014/A11:2021 = Výstražné...
Seite 154 Zvláštní vlastnosti produktu a jeho funkce Automatické usměrnění přístroje díky magneticky tlumenému kyvnému systému, Přístroj se uvede do základní polohy a sám se usměrní. Transport LOCK: Během přepravy je přístroj chráněn kyvnou aretací. Díky technologii GRX-READY se liniové lasery mohou používat i při nepříznivých světelných podmínkách.
Seite 155 SuperPlane-Laser 3G Multi-18V Za účelem přepravy všechny lasery vždy vypněte a kyvadlo zaaretujte, posuvný vypínač (2) přesuňte doleva. Počet a umístění laserů H = horizontální laserová čára V = vertikální laserová čára S = funkce sklonu 1H360° 2V360° Napájení – Díky různým adaptérům lze laser provozovat s 18V akumulátory od různých známých výrobců.
Seite 156 – Adaptér vyjměte stisknutím středového uvolňovacího tlačítka. Provoz se síťovým zdrojem – Zařízení lze provozovat pouze s běžně dostupným napájecím kabelem USB-C a standardním napájecím zdrojem USB USB-C (5 V / > = 1000 mA). Pokud použijete nesprávný síťový zdroj / nabíječku, zaniká nárok na záruku.
Seite 157 SuperPlane-Laser 3G Multi-18V Horizontální a vertikální nivelace Uvolněte transportní pojistku, posuvný spínač (2) posuňte doprava. Objeví se laserový kříž. Volicím tlačítkem je možné zapnout jednotlivé linie laseru. LASER LASER LASER LASER LASER Pro horizontální a vertikální nivelaci musí být uvolněná transportní...
Seite 158 Režim ručního přijímače Doplňková výbava: Práce s laserovým přijímačem GRX K nivelaci na velké vzdálenosti nebo při již neviditelných laserových liniích použijte laserový přijímač (doplňková výbava). Pro práci s laserovým přijímačem přepněte liniový laser do režimu ručního přijímače pomocí stisknutí tlačítka 7 (zapnutí...
Seite 159 Pokud jsou body A2 a A3 od sebe vzdáleny více než 0,2 mm / m, je nutné provést kalibraci. Spojte se s Vaším specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER. Kontrola vertikální linie Umístěte přístroj cca 5 m od stěny. Na stěnu připevněte olovnici se šňůrou dlouhou 2,5 m, olovnice by se přitom měla volně...
Seite 160: Pokyny Pro Údržbu A Ošetřování
Pro zajištění přesnosti a funkce musí být měřicí přístroj pravidelně kalibrován a testován. Kalibrace doporučujeme provádět v jednoročním intervalu. Spojte se s Vaším specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER. Technické parametry (Technické změny vyhrazeny. 26W05) Rychlost nastavení 3 sek.
Seite 161 SuperPlane-Laser 3G Multi-18V Ustanovení EU a UK a likvidace Přístroj splňuje všechny potřebné normy pro volný pohyb zboží v rámci EU a UK. Tento výrobek, včetně příslušenství a obalu, je elektrický spotřebič, který podle evropských a britských směrnic o odpadních elektrických a elektronických zařízeních, bateriích a obalech musí...
Seite 162: Sihtotstarbeline Kasutamine
Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasa anda. Sihtotstarbeline kasutamine See kolmedimensiooniline laser projitseerib ühe horisontaalse ja kaks verti- kaalset laserringi ja sobib esemete joondamiseks.
Seite 163 SuperPlane-Laser 3G Multi-18V Tarbijate lasertoode, klass 2 – Vastab EN 60825-1:2014/A11:2021 ja EN 50689:2021; Sihtotstarbeliselt tarbelasertoode horisontaalsete/vertikaalsete joondamisjoonte projitseerimine täiskasvanud kasutajate poolt. = Hoiatusjuhis: Tähelepanu laserkiirgus! = Klassi 2 laserkiirgus vastavalt EN 60825-1:2014/A11:2021 = Hoiatusjuhis: Ärge vaadake kiire sisse! = Laserkiire lainepikkus λ...
Seite 164 Toote eriomadused ja funktsioonid Seadme automaatne väljajoondus magnetamortisaatoriga pendelsüsteemiga. Seade viiakse põhiasendisse ja joondub iseseisvalt välja. Transpordilukk (LOCK): Seadet kaitstakse transportimisel pendlilukustiga. GRX-READY tehnoloogiaga saab joonlasereid kasutada ka ebasoodsates valgustingimustes. Laserjooned pulseerivad siis kõrgel sagedusel ja tuvastatakse suurtel kaugustel spetsiaalsete laservastuvõtjatega.
Seite 165 SuperPlane-Laser 3G Multi-18V Transportimiseks lülitage alati kõik laserid välja ja pendel-fikseerige need, lükake nihklüliti (2) vasakule. Laserite arv ja paigutus H = horisontaalne laserkiir V = vertikaalne laserkiir S = kaldefunktsioon 1H360° 2V360° Toitepinge – Erinevate adapteritega saab laserit käitada erinevate tuntud tootjate 18V akusüsteemidega.
Seite 166 – Adapteri eemaldamine keskmise lukustuse vabastusklahvi vajutamisega. Võrguplokiga käitamine – Seadet tohib käitada ainult kaubandusvõrgust saadaoleva USB-C võrgukaabliga ja standardse USB-võrguplokiga (5V / > = 1000mA). Vale USB-C võrgu-/laadimisseadme kasutamisel kaotab garantii kehtivuse. – Kasutage võrgu-/laadimisseadet ainult suletud ruumis, sellesse ei või sattuda niiskust ega vihma, kuna vastasel korral võib tekkida elektrilöögioht.
Seite 167 SuperPlane-Laser 3G Multi-18V Horisontaalne ja vertikaalne nivelleerimine Vabastage transpordikindlustus, lükake nihklüliti (2) paremale. Ilmub laseririst. Valikuklahviga saab laserjooni üksikult lülitada. LASER LASER LASER LASER LASER Horisontaalseks ja vertikaalseks nivelleerimiseks peab olema transpor- dikaitse vabastatud. Kui seade on väljaspool automaatset nivelleeri- misvahemikku 3,5°, siis laserjooned vilguvad.
Seite 168 Käsivastuvõtumoodus Lisavarustus: töötamine laservastuvõtjaga GRX Kasutage nivelleerimiseks suurtel kaugustel või mitte enam nähtavate laserjoonte puhul laservastuvõtjat (lisavarustus). Laservastuvõtjaga töötamiseks vajutage joonlasernuppu 7 (Käsivastuvõtumoodus sisse / välja) vajutades käsivastuvõtumoodusesse. Nüüd pulseerivad laserjooned kõrge sagedusega ning muutuvad tumedamaks. Laservastuvõtja tuvastab laser-jooni eelmainitud pulseerimise kaudu. Järgige joonlaseri vastuvõtja kasutusjuhendit.
Seite 169 SuperPlane-Laser 3G Multi-18V Kalibreerimise kontrollimine 3. Asetage seade seinale võimalikult lähedale punkti A1 märgistatud kõrgusele. 4. Pöörake seadet 180° võrra ja märgistage punkt A3. Vahe punktide A2 ja A3 vahel on tolerants. Kui A2 ja A3 paiknevad rohkem kui 0,2 mm / m teineteisest eemal, siis on vaja häälestada.
Seite 170 Ladustage seadet puhtas, kuivas kohas. Kalibreerimine Mõõteseadet tuleb mõõtmistulemuste täpsuse tagamiseks regulaarselt kalibreerida ja kontrollida. Me soovitame kohaldada üheaastast kalibree- rimisintervalli. Võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole. Tehnilised andmed (Õigus tehnilisteks muudatusteks reserveeritud. 26W05) Seadistuskiirus 3 sek Iseloodimisvahemik ±...
Seite 171 SuperPlane-Laser 3G Multi-18V ELi ja UK nõuded ja utiliseerimine Seade täidab kõik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires. See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasõbralikku taaskasutusse.
Seite 172: Bestimmungsgemäße Verwendung
Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare“ precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Aceste instrucţiuni trebuie păstrate şi la predarea mai departe a dispozitivului laser. Bestimmungsgemäße Verwendung Acest laser tridimensional proiectează...
Seite 173 SuperPlane-Laser 3G Multi-18V Produs laser consumator, Clasa 2 – Conform EN 60825-1:2014/A11:2021 și EN 50689:2021; Conform cu destinația ca utilizator al produsului laser pentru proiectarea liniilor de orientare orizontale/verticale de către utilizatori adulți. = Indicație de avertizare: Atenție, radiație laser! = Radiație laser din Clasa 2 conform EN 60825-1:2014/A11:2021...
Seite 174 Proprietăţi speciale ale produsului şi funcţii Calibrarea automată a aparatului prin intermediul unui sistem de pendulare amortizat magnetic. Aparatul este adus în poziţia de bază şi se calibrează automat. BLOCATOR pentru transportare: Aparatul este protejat cu ajutorul unui blocator al pendulatorului. Tehnologia GRX-READY permite folosirea laserelor chiar si in conditii nefavorabile de lumina.
Seite 175 SuperPlane-Laser 3G Multi-18V Pentru transport decuplați întotdeauna toate laserele și blocați pendulul, glisați la stânga întrerupătorul culisant (2). Numărul şi orientarea razelor laser H = rază laser orizontală V = rază laser verticală S = funcţie de înclinare 1H360° 2V360°...
Seite 176 – Detașarea adaptorului prin apăsarea tastei de deblocare din mijloc. Utilizarea cu alimentatorul de la rețea – Aparatul este permis să fie utilizat numai cu un cablu de rețea USB-C uzual comercial și un alimentator sursă USB standard USB-C (5V / > = 1000mA). Atunci când este utilizat un alimentator/încărcător eronat, garanția se anulează.
Seite 177 SuperPlane-Laser 3G Multi-18V Nivelare orizontală şi verticală Se slăbește siguranța de transport, întrerupătorul glisant (2) se culisează spre dreapta. Cruciuliţa laser apare. Cu ajutorul tastei de selectare razele laser liniare pot fi comutate individual. LASER LASER LASER LASER LASER Pentru nivelarea orizontală şi verticală, siguranţa pentru transport trebuie să...
Seite 178 Mod recepţionare manual Opţional: Lucrul cu receptorul laser GRX A se utiliza pentru nivelare pe distanţe mari sau în cazul liniilor laser care nu mai sunt vizibile ale unui receptor laser (opţional). Pentru efectuarea lucrărilor cu receptorul laser se porneşte laserul liniar apăsând tasta 7 (modul de recepţionare manual pornit / oprit) în regimul de recepţionare manual.
Seite 179 SuperPlane-Laser 3G Multi-18V Verificarea calibrării 3. Aşezaţi aparatul cât de aproape posibil de perete la înălţimea punctului marcat A1. 4. Rotiţi aparatul cu 180° şi marcaţi punctul A3. Diferenţa între A2 şi A3 reprezintă toleranţa. Dacă A2 şi A3 se află la o distanţă mai mare de 0,2 mm / m, trebuie efectuată...
Seite 180 Aparatul de măsură trebuie să fie calibrat și verificat în mod regulat pentru a garanta exactitatea și funcționarea. Recomandăm un interval de calibrare de un an. Contactați un comerciant specializat și adresați-vă departamentului service UMAREX-LASERLINER. Date tehnice (Ne rezervăm dreptul să efectuăm modificări tehnice. 26W05) Viteza de setare 3 sec.
Seite 181 și se poate trimite unui punct de colectare separat înainte de a returna aparatul pentru eliminare ca deșeu. Dacă aveți întrebări privind îndepărtarea bateriei, contactați departamentul service al UMAREX-LASERLINER. Vă rugăm să respectați indicațiile de eliminare ca deșeu ale respectivului producător al bateriei pentru a asigura o eliminare ca deșeu în bune condiții...
Seite 182: Употреба По Предназначение
Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да се съхранява и да се предаде при предаване на лазерното устройство. Употреба...
Seite 183 SuperPlane-Laser 3G Multi-18V Потребителски лазерен продукт, клас 2 – В съответствие с EN 60825-1:2014/A11:2021 и EN 50689:2021; Използване по предназначение като потребителски лазерен продукт За проектиране на хоризонтални/вертикални линии за нивелиране от възрастни потребители. = Предупреждение: Внимание лазерно лъчение! = Лазерно лъчение от клас 2 съгласно...
Seite 184 Специални характеристики на продукта и функции Автоматично подравняване на уреда чрез магнитно затихваща махова система. Уредът се поставя в основно положение и се подравнява самостоятелно. Транспортна БЛОКИРОВКА: Уредът се защитава при транспорт чрез махова блокировка. С технологията GRX-READY лазерните линии може да се използват и...
Seite 185 S = функция наклон 1H360° 2V360° Електрозахранване – Благодарение на различните адаптери лазерът може да работи с 18V акумулаторни системи на различни известни производители. Адаптерите се предлагат отделно от UMAREX-Laserliner отделно. – Когато поставяте акумулаторната батерия, винаги се уверявайте, че използвате правилния...
Seite 186 – Сваляне на адаптера чрез натискане на бутона за деблокиране в средата. Работа с мрежово захранване – Уредът се допуска да работи само с обичаен USB-С кабел и стандартен USB-захранващ адаптер (5 V / > = 1000mA). Използването на неправилен захранващ блок/зарядно устройство USB-C анулира...
Seite 187 SuperPlane-Laser 3G Multi-18V Хоризонтално и вертикално нивелиране Освободете транспортното укрепване, поставете плъзгащия превключвател (2) в дясно положение. Появява се лазерният кръст. Чрез бутона за превключване може да се включват поотделно лазерните линии. LASER LASER LASER LASER LASER За хоризонтално и вертикално нивелиране трябва да се освободи...
Seite 188 Режим Ръчен Приемник По избор: Работи с лазерния приемник GRX За нивелиране на големи разстояния или при вече невидими лазерни линии използвайте лазерен приемник (по избор). За работа с лазерния приемник включете линейния лазер чрез натискане на бутон 7 (режим на ръчен приемник вкл / изкл) в режим на ръчен...
Seite 189 SuperPlane-Laser 3G Multi-18V Проверка на калибровката 3. Поставете уреда колкото е възможно по-близко до стената на височината на маркираната т. A1. 4. Завъртете уреда на 180° и маркирайте т. A3. Разликата между A2 и A3 е допускът. Когато A2 и A3 се намират на повече от 0,2 mm / m, е необходимо...
Seite 190 Измервателният уред трябва редовно да се калибрира и изпитва, за да се гарантира точността и функционирането. Препоръчваме интервал на калибриране от една година. Влезте във връзка с Вашия дилър или се обърнете към сервизния отдел на UMAREX-LASERLINER. Технически характеристики (Запазва се правото за технически изменения. 26W05) Време...
Seite 191 разрушава и да се изпрати за разделно събиране, преди да се върне уредът за изхвърляне като отпадък. Ако имате въпроси относно изваждането на батерията, моля, свържете се със сервизния отдел на UMAREX-LASERLINER. Моля, спазвайте указанията за изхвърляне на отпадъци на съответния...
Seite 192: Ενδεδειγμένη Χρήση
Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται...
Seite 193 SuperPlane-Laser 3G Multi-18V Καταναλωτικό προϊόν λέιζερ, κατηγορίας 2 – Συμμορφώνεται με τα πρότυπα EN 60825-1:2014/A11:2021 και EN 50689:2021. Το προϊόν προορίζεται για χρήση ως καταναλωτικό προϊόν λέιζερ Για την προβολή οριζόντιων/κάθετων γραμμών ευθυγράμμισης από ενήλικες χρήστες. = Προειδοποιητική υπόδειξη: Προσοχή: Ακτινοβολία λέιζερ! = Ακτινοβολία...
Seite 194 Ιδιαίτερες ιδιότητες προϊόντος και λειτουργίες Aυτόματη ευθυγράμμιση της συσκευής μέσω ενός μαγνητικά αποσβεννυμένου συστήματος ταλάντωσης. Η συσκευή έρχεται στη βασική της θέση και ευθυγραμμίζεται αυτόνομα. Μεταφορική ΑΣΦΑΛΕΙΑ: Η συσκευή προστατεύεται κατά τη μεταφορά από τις ταλαντώσεις με μία ασφάλεια. Με τη GRX-READY τεχνολογία μπορούν να χρησιμοποιηθούν τα γραμμικά...
Seite 195: Τροφοδοσία Ρεύματος
1H360° 2V360° Τροφοδοσία ρεύματος – Χάρη στους διάφορους προσαρμογείς, το λέιζερ μπορεί να λειτουργήσει με συστήματα μπαταριών 18V από διάφορους γνωστούς κατασκευαστές. Οι προσαρμογείς διατίθενται ξεχωριστά από την UMAREX-Laserliner. – Όταν τοποθετείτε την μπαταρία, βεβαιωθείτε ότι χρησιμοποιείτε πάντα τον σωστό προσαρμογέα. Το...
Seite 196 – Αφαιρέστε τον προσαρμογέα πιέζοντας το κεντρικό κουμπί απασφάλισης. Λειτουργία με τροφοδοτικό – Η συσκευή μπορεί να λειτουργήσει μόνο με ένα καλώδιο τροφοδοσίας USB-C που διατίθεται στο εμπόριο και ένα τυπικό καλώδιο τροφοδοσίας USB-C USB (5V / > = 1000mA). Σε περίπτωση χρήσης λάθος...
Seite 197 SuperPlane-Laser 3G Multi-18V Οριζόντια και κάθετη χωροστάθμηση Λύστε την ασφάλεια μεταφοράς, θέστε τον συρόμενο διακόπτη (2) προς τα δεξιά. Εμφανίζεται ο σταυρός λέιζερ. Με το πλήκτρο επιλογής μπορούν να επιλέγονται μεμονωμένα οι γραμμές λέιζερ. LASER LASER LASER LASER LASER Για την οριζόντια και κάθετη χωροστάθμηση πρέπει να λυθεί η ασφάλεια...
Seite 198 Λειτουργία χειροκίνητης λήψης προαιρετικά: Εργασία με τον δέκτη λέιζερ GRX Χρησιμοποιείτε για χωροστάθμηση σε μεγάλες αποστάσεις ή επίσης όταν οι γραμμές λέιζερ δεν είναι πλέον ορατές, ένα δέκτη λέιζερ (προαιρετικά). Για εργασίες με τον δέκτη λέιζερ ενεργοποιήστε το γραμμικό λέιζερ πατώντας το πλήκτρο 7 (Χειροκίνητη λήψη...
Seite 199 SuperPlane-Laser 3G Multi-18V Προετοιμασία ελέγχου βαθμονόμησης 3. Βάλτε τη συσκευή όσο πιο κοντά γίνεται στον τοίχο στο ύψος του σημειωμένου σημείου Α1. 4. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α3. Η διαφορά μεταξύ Α2 και Α3 είναι η ανοχή.
Seite 200 Η συσκευή μέτρησης πρέπει να βαθμονομείται και να ελέγχεται τακτικά, για να διασφαλίζεται η ακρίβεια και η λειτουργία μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης ενός έτους. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER. Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 26W05) Ταχύτητα ρύθμισης...
Seite 201 SuperPlane-Laser 3G Multi-18V Κανονισμοί ΕΕ και ΗΒ και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ. Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική...
Seite 202: Pravilna Uporaba
V celoti preberite navodila za uporabo, priloženo knjižico „Garancijski in dodatni napotki“ ter aktualne informacije in napotke na spletni povezavi na koncu teh navodil. Upoštevajte vsebovana navodila. Ovu dokumentaciju potrebno je sačuvati i u slučaju prosljeđivanja proizvoda proslijediti je zajedno s njime. Pravilna uporaba Ta tridimenzionalni laser projicira en vodoravni in dva navpična laserska kroga in je primeren za poravnavo predmetov.
Seite 203 SuperPlane-Laser 3G Multi-18V Laserski izdelek za potrošnike, razred 2 – V skladu z EN 60825-1:2014/A11:2021 in EN 50689:2021; pravilno uporabljati kot potrošniški laserski produkt za projiciranje vodoravnih/navpičnih poravnalnih linij s strani odraslega uporabnika. Opozorilni napotek: Pozor, lasersko sevanje! Lasersko sevanje razreda 2 v skladu z EN 60825-1:2014/A11:2021 Opozorilni napotek: Ne gledati v laserski žarek!
Seite 204: Posebne Lastnosti In Funkcije Izdelka
Posebne lastnosti in funkcije izdelka Samodejna poravnava naprave zaradi magnetno ublaženega nihajnega sistema. Naprava se postavi na osnovni položaj in se samodejno poravna. Transportni ZAPAH: Nihajni zapah varuje napravo med transportom. S tehnologijo GRX-READY je mogoče linijski laser uporabljati tudi v neugodnih svetlobnih razmerah.
Seite 205: Število In Razvrstitev Laserjev
SuperPlane-Laser 3G Multi-18V Pri transportu vedno izključite vse laserje in fiksirajte nihalo ter drsno stikalo (2) potisnite v levo. Število in razvrstitev laserjev H = vodoravni laser V = navpični laser S = funkcija nagibanja 1H360° 2V360° Električno napajanje – S pomočjo različnih adapterjev je mogoče laser uporabljati z 18-V akumula- torskimi sistemi različnih znanih proizvajalcev.
Seite 206 – Adapter snamete s pritiskom na srednjo sprostitveno tipko. Obratovanje z omrežnim napajalnikom – Napravo je dovoljeno uporabljati samo z običajnim električnim kablom USB-C in s standardnim USB-napajalnikom USB-C (5 V / > = 1000 mA). Če uporabljate napačen napajalnik/polnilnik, garancija preneha veljati. –...
Seite 207 SuperPlane-Laser 3G Multi-18V Vodoravno in navpično niveliranje Sprostite transportno varovalo, drsno stikalo (2) potisnite v desno. Prikazal se bo laserski križec. Z izbirno tipko lahko vključite posamezne laserske linije. LASER LASER LASER LASER LASER Za vodoravno in navpično niveliranje je treba sprostiti transportno varovalo.
Seite 208 Način ročnega sprejema Dodatna možnost: Delo z laserskim sprejemnikom GRX Za niveliranje na velikih razdaljah ali pri laserskih linijah, ki niso več vidne, uporabite laserski sprejemnik GRX (dodatna možnost). Za delo z laserskim sprejemnikom s pritiskom tipke 7 (vklop/izklop načina ročnega sprejema) linijski laser preklopite v način ročnega sprejema.
Seite 209 SuperPlane-Laser 3G Multi-18V Kontrola umerjenosti 3. Napravo postavite čim bližje steni na višino označene točke A1. 4. Zavrtite napravo za 180° in označite točko A3. Razlika med A2 in A3 je toleranca. Če sta A2 in A3 več kot 0,2 mm / m narazen, je treba napravo umeriti.
Seite 210: Napotki Za Vzdrževanje In Nego
Merilno napravo je treba redno umerjati in preverjati, da zagotovite natančnost in delovanje. Priporočamo, da napravo umerjate enkrat letno. Stopite v stik s prodajalcem ali pa se obrnite na servisni oddelek podjetja UMAREX-LASERLINER. Tehnični podatki (Tehnične spremembe pridržane. 26W05) Hitrost nastavitve 3 Sek.
Seite 211 SuperPlane-Laser 3G Multi-18V Določila EU in VB in odstranjevanje med odpadke Izdelek ustreza vsem potrebnim standardom za prosto prodajo blaga v EU in ZK. Ta izdelek, vključno z dodatki in embalažo, je električna naprava, ki jo je treba v skladu z evropskimi direktivami in direktivami Združenega kraljestva za odpadno električno in elektronsko opremo, baterije in embalaže reciklirati...
Seite 212: Rendeltetésszerű Használat
Olvassa el a kezelési útmutatót, a mellékelt „Garanciára vonatkozó és kiegészítő útmutatások” füzetet, valamint a jelen útmutató végén található internetes link alatti aktuális információkat és útmutatásokat. Kövesse az abban foglalt utasításokat. A jelen dokumentumokat meg kell őrizni, és azokat a termék továbbadásakor át kell adni az eszközzel együtt. Rendeltetésszerű...
Seite 213 SuperPlane-Laser 3G Multi-18V Fogyasztói lézertermék, 2. osztály – Megfelel az EN 60825-1:2014/A11:2021 és az EN 50689:2021 irányelveknek; fogyasztói lézertermékként felnőtt felhasználók használhatják rendeltetésszerűen vízszintes/függőleges beigazító vonalak kivetítésére. = Figyelmeztetés: Vigyázat, lézersugár! = Lézersugár 2. osztály az EN 60825-1:2014/A11:2021 szerint = Figyelmeztetés: Ne nézzen a sugárba! = Lézer hullámhossz...
Seite 214 Különleges terméktulajdonságok és funkciók A készülék automatikus beállításáról egy mágneses csillapítású ingarendszer gondoskodik. A készüléket alaphelyzetbe kell helyezni, és önállóan beállítja saját magát. Szállítási BIZTOSÍTÓ: A készüléket szállítás közben ingaretesz védi. Az GRX-READY technológiával a vonallézerek kedvezőtlen fényviszonyok mellett is használhatók. A lézervonalak magas frekvenciával pulzálnak, és nagy távolságra lévő...
Seite 215 1H360° 2V360° Áramellátás – A különböző adapterek segítségével a lézer 18 V-os akkumulátoros rendszerekkel is működtethető, amelyek számos ismert gyártótól származnak. Az adapterek az UMAREX-Laserliner-nél külön kaphatók. – Az akkumulátor használa- tánál ügyeljen arra, hogy mindig a megfelelő adaptert használja. A gyártó neve,...
Seite 216 – Vegye ki az adaptert a középső kioldógomb megnyomásával. Üzemelés tápegységről – A készülék csak kereskedelmi forgalomban kapható USB-C-hálózati kábellel és szabványos USB-hálózati tápegységgel (5V / > = 1000mA) USB-C üzemeltethető. Nem megfelelő tápegység/ töltő használata esetén a garancia érvényét veszti.
Seite 217 SuperPlane-Laser 3G Multi-18V Vízszintes és függőleges szintezés Oldja ki a szállítási biztosítót, és tolja a (2) tolókapcsolót jobbra. Megjelenik a lézerkereszt. A választó gombbal egyenként kapcsolhatók a lézervonalak. LASER LASER LASER LASER LASER A vízszintes és a függőleges szintezéshez ki kell oldani a szállítási biztosítót.
Seite 218 Kézi vevő mód Opcionálisan: Az GRX lézervevő használata Nagy távolságokba végzett szintezésnél, vagy ha a lézervonalak már nem láthatók, használ- jon GRX lézervevőt (opcionális). A lézervevő használatához kapcsolja a vonallézert a 7 (kézi vevő mód be / ki) gombot hosszan nyomva tartva kézi vevő módba. Ekkor a lézervonalak magas frekvenciával pulzálnak és sötétebbek lesznek.
Seite 219 Ha az A2 és az A3 egymástól mért távolsága meghaladja a 0,2 mm / m értéket, akkor kalibrálás szükséges. Vegye fel a kapcsolatot szakkereske- dőjével, vagy forduljon az UMAREX-LASERLINER szervizrészlegéhez. A függőleges vonal ellenőrzése Állítsa fel a készüléket kb. 5 m-re egy faltól. Erősítsen egy függőónt 2,5 m hosszú...
Seite 220 A készüléket tiszta, száraz helyen tárolja. Kalibrálás A mérőműszert rendszeresen kalibrálni és ellenőrizni kell a működés és a pontosság biztosítására. 1 éves kalibrálási időközöket javasolunk. Vegye fel a kapcsolatot szakkereskedőjével, vagy forduljon az UMAREX-LASERLINER szervizrészlegéhez. Műszaki adatok (Fenntartjuk a műszaki változtatások jogát. 26W05) Beállítási sebesség 3 mp Önszintezési tartomány...
Seite 221 SuperPlane-Laser 3G Multi-18V EU és UK-rendelkezések és ártalmatlanítás A termék megfelel az EU-n és az Egyesült Királyságon belüli szabad forgalmazásra vonatkozó minden szükséges szabványnak. A jelen termék tartozékokkal és csomagolással együtt elektromos készülék, és az elektromos és elektronikus berendezések, elemek/akkumulátorok és csomagolások hulladékairól szóló...
Seite 222: Používanie V Súlade S Určením
Kompletne si prečítajte návod na použitie, priložený zošit „Záruka a dodatočné upozornenia“, ako aj aktuálne informácie a upozornenia na internetovom odkaze na konci tohto návodu. Dodržiavajte pokynyuvedené v týchto podkladoch. Túto dokumentáciu treba uschovať a pri postúpení výrobku odovzdať spolu s ním. Používanie v súlade s určením Tento trojrozmerný...
Seite 223 SuperPlane-Laser 3G Multi-18V Spotrebiteľský laserový produkt, trieda 2 – V súlade s normami EN 60825-1:2014/A11:2021 a EN 50689:2021; určený ako spotrebiteľský laserový produkt na premietanie horizontálnych/ vertikálnych vyrovnávacích čiar dospelými používateľmi. = Výstražné upozornenie: Pozor, laserové žiarenie! = Laserové žiarenie triedy 2 podľa EN 60825-1:2014/A11:2021 = Výstražné...
Seite 224 Zvláštne vlastnosti výrobku a funkcie Automatické vyrovnanie prístroja vďaka magnetickému kyvadlovému systému s tlmením. Prístroj nastavte do základnej polohy a sám sa vyrovná. Prepravná POISTKA: Aretácia kyvadlového systému chráni prístroj počas prepravy. Vďaka technológii GRX-READY môžu byť laserové línie použité aj pri nepriaznivých svetelných podmienkach.
Seite 225: Napájanie Prúdom
SuperPlane-Laser 3G Multi-18V Pri transporte vypnite všetky lasery a zafixujte kyvadlo, posuvný vypínač (2) posuňte doľava. Počet a usporiadanie laserov H = horizontálny laser V = vertikálny laser S = funkcia sklonu 1H360° 2V360° Napájanie prúdom – Vďaka rôznym adaptérom je možné laser používať s 18 V akumulátorovými systémami od rôznych známych výrobcov.
Seite 226 – Stlačením stredového – Stlačením stredového uvoľňovacieho tlačidla vyberte uvoľňovacieho tlačidla vyberte adaptér. adaptér. Prevádzka so sieťovým zdrojom Prevádzka so sieťovým zdrojom – Zariadenie sa môže prevádzkovať len – Zariadenie sa môže prevádzkovať len s bežne dostupným napájacím káblom s bežne dostupným napájacím káblom USB-C a štandardným napájacím zdrojom USB-C a štandardným napájacím zdrojom USB-C...
Seite 227 SuperPlane-Laser 3G Multi-18V Horizontálna a vertikálna nivelácia Horizontálna a vertikálna nivelácia Povoľte prepravnú poistku, posúvací spínač (2) presuňte doprava. Zobrazí Povoľte prepravnú poistku, posúvací spínač (2) presuňte doprava. Zobrazí sa laserový kríž. Pomocou voliaceho tlačidla môžete jednotlivé laserové línie sa laserový kríž. Pomocou voliaceho tlačidla môžete jednotlivé laserové línie zapínať...
Seite 228 Režim ručného prijímača Voliteľná výbava: Práca s laserovým prijímačom GRX Pri nivelovanie na veľké vzdialenosti alebo v prípa- de, ak laserové línie už nie sú viditeľné, použite laserový prijímač GRX (voliteľná výbava). Pre prácu s laserovým prijímačom prepnite líniový laser dlhšie trvajúcim stlačením tlačidla 7 (zapnutie/vypnutie režimu ručného prijímača) do režimu ručného prijímača.
Seite 229 SuperPlane-Laser 3G Multi-18V Kontrola kalibrácie 3. Prístroj umiestnite čo najbližšie k stene vo výške vyznačeného bodu A1. 4. Otočte prístroj o 180° a vyznačte bod A3. Rozdiel medzi bodmi A2 a A3 predstavuje toleranciu. Ak sa body A2 a A3 nachádzajú od seba vo vzdialenosti väčšej ako 0,2 mm / m, je potrebné...
Seite 230 Na zaručenie presnosti a funkčnosti meracieho prístroja je potrebné ho pravidelne kalibrovať a kontrolovať. Výrobca odporúča kalibračné intervaly v trvaní jedného roka. V prípade potreby sa obráťte na vášho predajcu alebo priamo na servisné oddelenie spoločnosti UMAREX-LASERLINER. Technické údaje (Technické zmeny vyhradené. 26W05) Rýchlosť nastavenia 3 sek.
Seite 231 SuperPlane-Laser 3G Multi-18V Predpisy pre EÚ a Spojené kráľovstvo a spôsob zneškodnenia Výrobok spĺňa všetky požadované normy pre voľný pohyb tovaru v rámci EÚ a Spojeného kráľovstva. Tento výrobok vrátane príslušenstva a obalu je elektrospotrebič, ktorý sa musí recyklovať ekologickým spôsobom v súlade so smernicami o odpade z elektrických a elektronických zariadení, batérií...
Seite 232: Opće Sigurnosne Upute
U potpunosti pročitajte upute za uporabu i priloženu brošuru „Jamstvo i dodatne napomene“ kao i najnovije informacije na internetskoj poveznici navedenoj na kraju ovih uputa. Slijedite upute koje se u njima nalaze. Ovaj dokument se mora čuvati na sigurnom mjestu i proslijediti dalje zajedno s uređajem Bestimmungsgemäße Verwendung Ovaj trodimenzionalni laser projicira jedan vodoravni i dva okomita laserska...
Seite 233 SuperPlane-Laser 3G Multi-18V Potrošački laserski proizvod, klasa 2 – U skladu s EN 60825-1:2014/A11:2021 i EN 50689:2021; Namijenjeno za uporabu kao potrošački laserski proizvod za projiciranje vodoravnih/vertikalnih linija poravnanja od strane odraslih korisnika. = Upozorenje: Oprez lasersko zračenje! = Lasersko zračenje klase 2 prema...
Seite 234 Posebna svojstva proizvoda i funkcije Automatsko poravnavanje uređaja sa sustavom viska s magnetnom prigušnicom. Uređaj se automatski dovodi u početni položaj i sam se poravnava. Blokada za transport: Uređaj ima opciju blokade viska za zaštitu tijekom transporta. GRX-READY tehnologija omogućuje linijskim laserima da se koriste čak i u nepovoljnim svjetlosnim uvjetima.
Seite 235 S = opcija za nagib (kosinu) 1H360° 2V360° Napajanje – Zahvaljujući raznim adapterima, laser može raditi s 18V baterijskim sustavima raznih poznatih proizvođača. Adapteri su UMAREX Laserliner prodaje se zasebno. – Prilikom umetanja baterije uvijek koristite odgovarajući adapter. Naziv proizvođača, koji mora biti identičan i...
Seite 236 – Uklonite adapter pritiskom središnje tipke za otpuštanje. Rad s mrežnim adapterom – Uređaj se smije koristiti samo s komercijalno dostupnim USB-C kabelom za napajanje i standardnom USB jedinicom za napajanje USB-C (5V / > = 1000mA). U slučaju uporabe pogrešnog mrežnog uređaja/punjača prestaje važiti garancija.
Seite 237 SuperPlane-Laser 3G Multi-18V Horizontalno i vertikalno niveliranje Otpustite transportno osiguranje; pomaknite kliznu sklopku (2) udesno. Pojavit će se laserski križ. Laserske linije se mogu pojedinačno uključivati pomoću tipke za odabir. LASER LASER LASER LASER LASER Transportni zatvarač se mora otpustiti za horizontalno i vertikalno niveliranje.
Seite 238 Ručni prijemnik Dodatna opcija: rad s laserskim prijemnikom GRX Koristiti laserski prijemnik (dodatna opcija) za niveliranje na velikim udaljenostima ili kada laserske linije više nisu vidljive. Za rad s laserskim prijemnikom odaberite linijski laser pritiskom na gumb 7 (za uključivanje i isključivanje ručnog prijemnika).
Seite 239 SuperPlane-Laser 3G Multi-18V Obavljanje provjere kalibracije 3. Postaviti uređaj što je bliže moguće zidu na visini točke A1. 4. Okrenuti uređaj za 180° i označiti točku A3. Razlika između točaka A2 i A3 predstavlja toleranciju. Ako su točke A2 i A3 razdvojene više od 0,2 mm/m, nužno je obaviti podešavanje.
Seite 240 Mjerni uređaj potrebno je redovito kalibrirati i ispitivati kako bi se zajamčila njegova točnost i funkcija. Preporučujemo interval kalibriranja od godine dana. Stupite u kontakt sa svojim specijaliziranim trgovcem ili se obratite Servisnom odjelu tvrtke UMAREX-LASERLINER. Tehnički podaci (Zadržavamo pravo na tehničke izmjene bez prethodne najave. 26W05) Brzina podešavanja...
Seite 241 Molimo Vas da se u slučaju pitanja u vezi vađenja baterija obratite Servisnom odjelu tvrtke UMAREX-LASERLINER. Slijedite upute za odlaganje odgovarajućeg proizvođača baterija kako biste osigurali ekološki prihvatljivo odlaganje. Dodatne informacije o propisima o odlaganju mogu se pronaći na internetskim stranicama proizvođača baterija.
Seite 242 SuperPlane-Laser 3G Multi-18V Manuale RACCOLTA CARTA Verifica le PAP 22 disposizioni del CARTA tuo Cumune. UMAREX GmbH & Co. KG – Laserliner – Gut Nierhof 2 59757 Arnsberg, Germany Tel.: +49 2932 9004-0 info@laserliner.com www.laserliner.com Designed in Germany Made in China...

LaserLiner SuperPlane-Laser 3G Multi-18V Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für LaserLiner SuperPlane-Laser 3G Multi-18V

Inhaltszusammenfassung für LaserLiner SuperPlane-Laser 3G Multi-18V

Inhaltsverzeichnis
