LaserLiner DualAxis-Laser Bedienungsanleitung
Verwandte Anleitungen für LaserLiner DualAxis-Laser
Inhaltszusammenfassung für LaserLiner DualAxis-Laser
- Seite 1 DualAxis-Laser 3-16 Bedienungsanleitung 17-30 Operating instructions 31-44 Gebruiksaanwijzing 45-58 Betjeningsvejledning 59-72 Mode d´emploi 73-86 Käyttöohje...
- Seite 2 DualAxis-Laser...
-
Seite 3: Allgemeine Sicherheitshinweise
Gebrauchs tauglichkeit nur unerheblich beeinflussen. Bei Eingriffen nicht von uns auto-risierter Stellen erlischt die Garantie. Im Garantiefall geben Sie bitte das vollständige Gerät mit allen Informationen, sowie Rechnung einem unserer Händler oder senden Sie es an Umarex-Laserliner. DEUTSCH... -
Seite 4: Bedienung
Mit der Fernbedienung lassen sich alle Funktionen bis auf die Neigungseingabe steuern. Besonderheit ist hier bedienung der Standby-Modus: Durch Betätigen der Standby-Taste (36) wird der DualAxis-Laser in einen Standby-Modus geschaltet. Die eingestellten Werte bleiben dabei erhal- ten. Rotationsge- Mit der Rotationstaste (35) wechselt man in die Drehzahlen (0;... - Seite 5 DualAxis-Laser Tiltfunktion Wenn der Rotationslaser ausgerichtet ist und die Sensor-Automatik arbeitet, Tilt-Taste (33) drücken. Nach (33) ca. 30 sek. ist Tilt aktiv. Wird das Gerät dann bewegt schaltet das Gerät ab. Laser und "TILT" (22) blinken. Durch erneutes drücken der Tilt-Taste kann die Sensor- Automatic wieder arbeiten und nach 30 sek.
-
Seite 6: Einlegen Der Batterien Beim Laserempfänger Sensolite

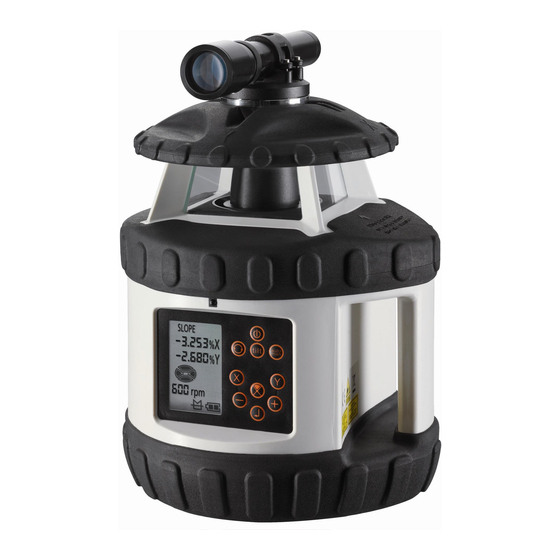

DualAxis-Laser Bedienung DualAxis-Laser Akkus laden • Wenn in der LC-Anzeige (I) das Batteriesymbol (26) ständig blinkt, müssen die Batterien gewechselt bzw. die Akkus neu geladen wer- den. • Das Batteriefach (K) öffnen, die Akkus einlegen und die Stecker mit den Anschlussbuchsen ver- binden. - Seite 7 DualAxis-Laser X-Achse A Zielfernrohr G Anzeige Batterieladezustand B Okular H 5/8" Gewinde C Montageplatte Zielfernrohr LC-Anzeige D Prismenkopf J Bedienfeld / LC-Anzeige E Empfangsdiode Fernbedienung K Batteriefach F Ladebuchse (DC 6V) DEUTSCH Deutsch...
- Seite 8 DualAxis-Laser Optionales Zubehör: SensoLite 310 Schutzklasse IP 66 Umlaufende Markierungsnut 12 Handempfänger über Laserniveau Empfangsfeld Laserstrahl 13 Exakt im Laserniveau SpotLite Marking LED 14 Handempfänger unter Laserniveau Libelle 15 Anzeige Lautstärke Befestigungsschraube für Messlatten 16 Anzeige Batterieladezustand Universalhalterung 17 Handempfänger-Modus /...
-
Seite 9: Lc-Anzeige Und Bedienfeld Dualaxis-Laser
22 Anzeige Tiltfunktion 0 / 300 / 600 / 1100 U/min 23 Anzeige Geschwindigkeiten 36 Anzeige Kalibriermodus 24 Anzeige auto/man-Funktion 37 Standby Modus bei DualAxis-Laser aktivieren. Eingestellte Werte bleiben 25 Anzeige Sensor-Automatic erhalten. 26 Anzeige Batterieladezustand 38 Kalibriermodus: X-, Y-Achse umschalten... -
Seite 10: Anti-Drift-System (Ads)
DualAxis-Laser Sensor Automatic Der DualAxis-Laser richtet sich selbst aus. Er wird in die benötigte Grundstellung gebracht, die Feineinstellung übernimmt sofort die Automatik: Die Sensor-Automatic führt horizontal selbsttätig die orthogonale Einstellung durch. Zwei elektronische Messsensoren erfassen dabei die X- und Y-Achse. Der Arbeitswinkel beträgt ± 5°. -
Seite 11: Standby Betrieb
DualAxis-Laser Einrichten • Das Gerät auf einer möglichst ebenen Fläche aufstellen oder auf einem Stativ befestigen. • AN/AUS-Taste (34) beim Rotationslaser drücken. • Das Gerät nivelliert sich in einem Bereich von + 5 ° automatisch aus. Wenn die Nivellierung erfolgt ist, dreht der Laser mit 600 U/min. Die Drehzahl kann mit der Rotations-Taste (35) geändert werden (0, 300, 600, 1100 U/min). -
Seite 12: Digitale Neigungsfunktion
Winkelplatte, Art-Nr.: 080.75, kann die Neigung einfach eingestellt werden. Dazu ein Kurbelstativ verwenden, z.B. Art-Nr: 080.36. • Hinweis: Der DualAxis-Laser kann im auto/man-Betrieb die Neigung nicht motorisch verfahren. • Wichtig: Im auto/man-Betrieb kann nicht horizontal nivelliert werden, da die Sensor-Automatic nicht aktiv ist. -
Seite 13: Handempfänger-Modus
DualAxis-Laser Lasermodi Diese Modi können ebenfalls mit dem Commander DAL 50 gesteuert werden, bis maximal 50 m Entfernung. Zum Einlegen der Batterie das Abdeckfach komplett öffnen (siehe Abbildung rechts), auf korrekte Polarität achten. Das Abdeckfach wieder komplett schließen. Laser Segment Modus: •... -
Seite 14: Kalibrierung Überprüfen
Hinweis: Wenn bei der X- oder Y- Achse die Punkte A2 und A3 mehr als 0,5 mm / 10 m auseinander liegen, ist eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. DEUTSCH... -
Seite 15: Kalibrierung Neu Einstellen
Speichern: Mit der Enter-Taste (40) des Commander DAL 50 wird die neue Kali- brierung gesichert. Nach der Sicherung den DualAxis-Laser ausschalten. Die neue Einstellung ist nach dem Einschalten des Gerätes aktiv. TIP: Speichern Sie jede Achse einzeln ab. - Seite 16 DualAxis-Laser (technische Änderungen vorbehalten) DualAxis-Laser + 5° Selbstnivellierbereich Einstellgeschwindigkeit ca. 60 Sek. über gesamten Arbeitswinkel + 0,5 mm / 10 m Genauigkeit Nivellierung horizontal automatisch mit elektronischen Libellen X-Achse = + 7,999% / Digitale Neigungseinstellung Y-Achse = + 7,999% /...
