Funktionsbeschreibung

Durch den Einbaudrehflansch (1) strömt
ungefiltertes Wasser in die Hauswasser-
station. Das Wasser strömt durch den Fein-
filter von außen nach innen. Der gefilterte
Schmutz bleibt an dem Siebgewebe des
Feinfilters hängen. Der anhaftende Schmutz
6
5
4

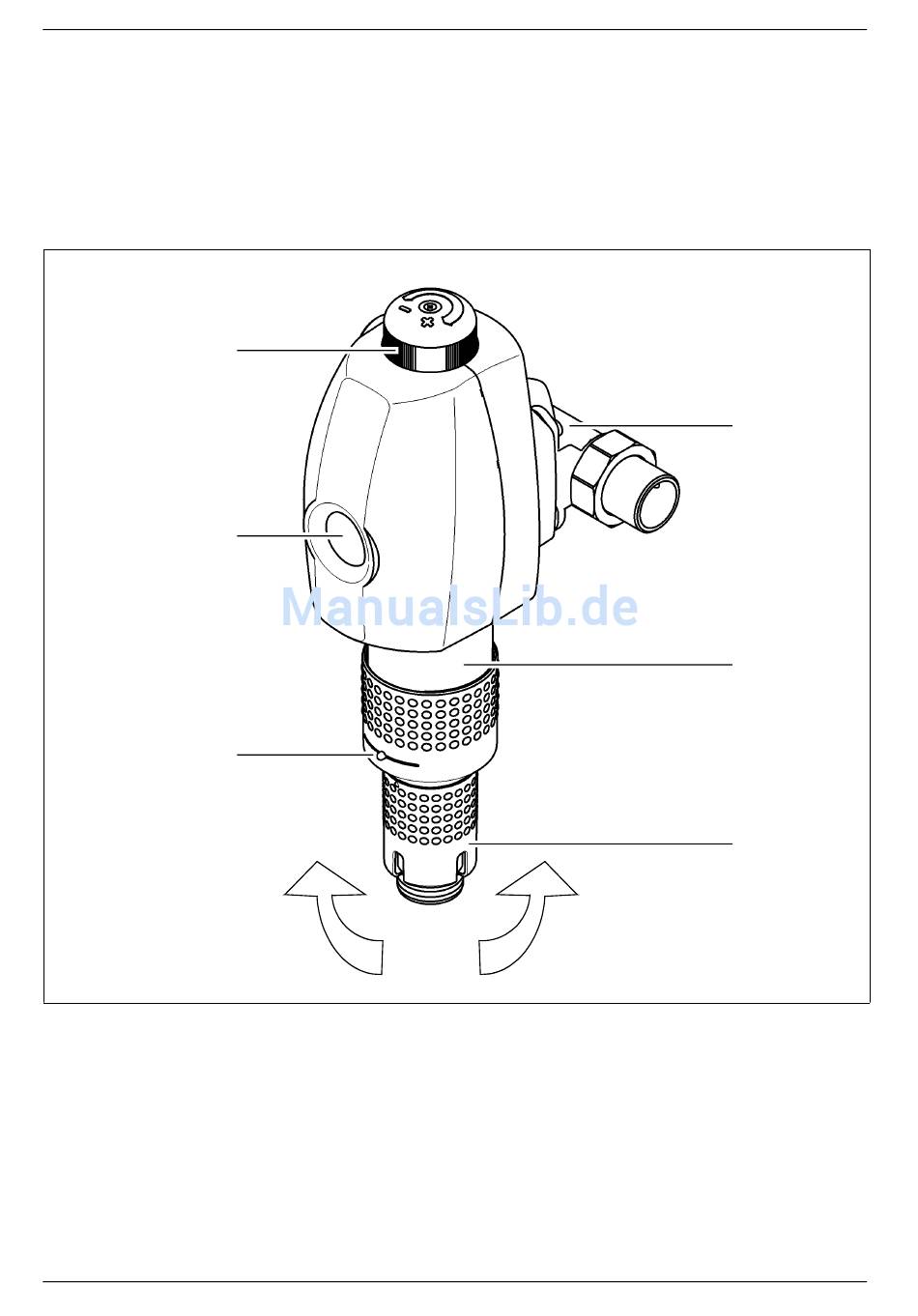

Abb. 5: Funktionsbeschreibung
1 Einbaudrehflansch
2 Filterglocke
3 Handrad zur Rückspülbetätigung
4 Anzeigeknopf für den nächsten Rück-
spültermin
12
Betrieb
JUDO JUKO-EXPRESS CONTROL
ist von außen durch die transparente Filter-
glocke (2) sichtbar. Das gefilterte Wasser
strömt weiter in den Druckminderer (6). Der
eingestellte Nachdruck ist am Manometer
(5) ablesbar. Anschließend verlässt das ge-
filterte Wasser die Hauswasserstation wie-
der über den Einbaudrehflansch (1).
5 Manometer
6 Handrad des Druckminderers
