Fnirsi 1013D Gebrauchsanweisung Seite 25

DE
bis zu 100 – 300 pF, das ist eine sehr große Kapazität für Hochfrequenz
Signale! Das Signal wurde durch die Sonde zum Oszilloskopeingang erheblich gedämpft und die
äquivalente Bandbreite beträgt 5 MHz. Um den Hunderten von pF der Sondenleitung zu entsprechen,
wird der Eingang der Sondenleitung daher um das Zehnfache gedämpft (der Schalter liegt im 10X-Bereich).
Zur Impedanzanpassung werden Kondensatoren mit mehreren hundert pF verwendet.
Die Bandbreite beträgt an dieser Stelle 100 MHz. Beachten Sie, dass nur Sonden mit einer Bandbreite
von 100 MHz oder höher verwendet werden können.

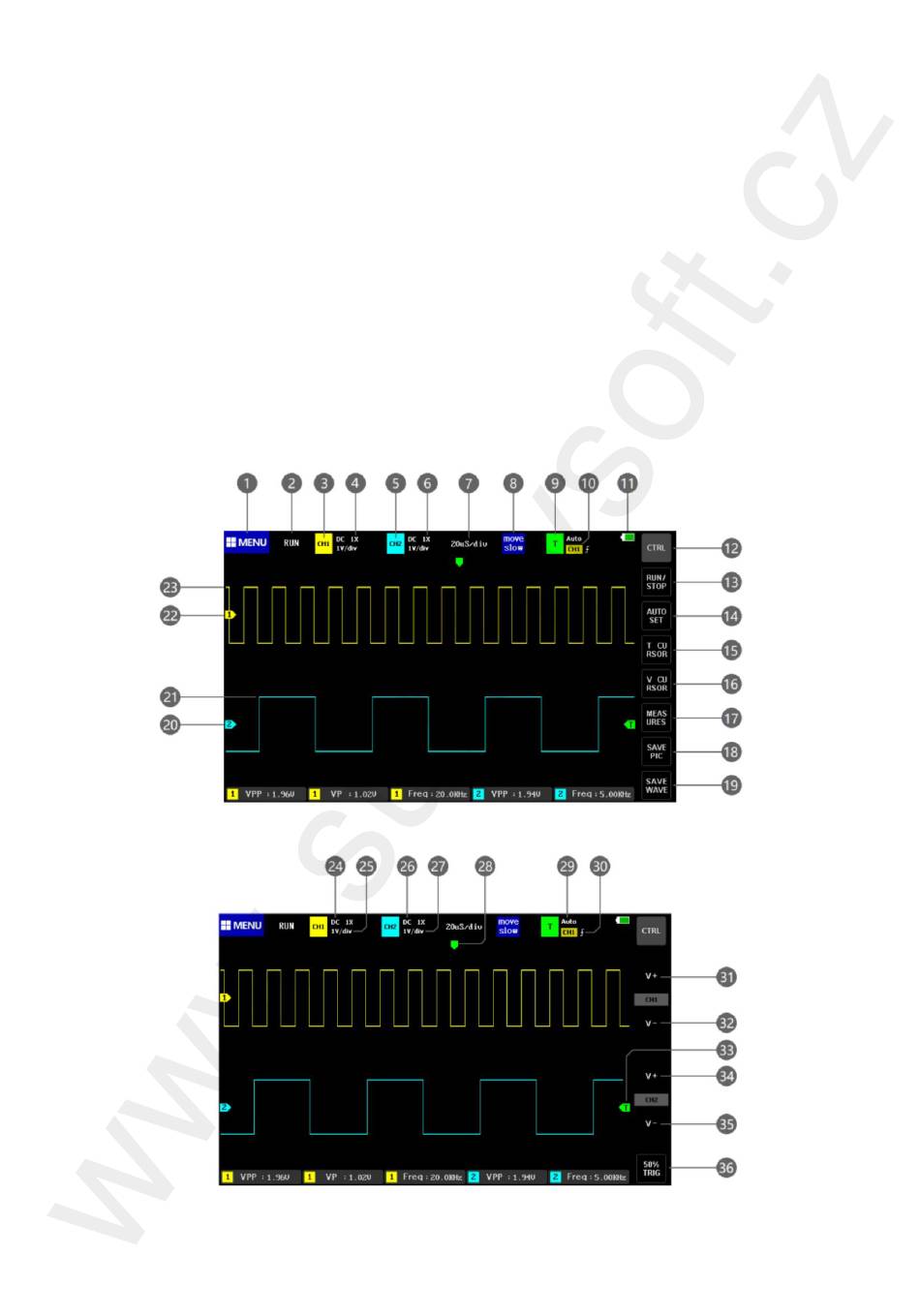

3. Bildschirmanweisungen
