32: Gumb za smanjenje vertikalne osjetljivosti kanala 1, tj. za smanjenje
vertikalnom smjeru. Klikom na ovo dugme smanjuje se valni oblik u vertikalnom
smjer, tj. okomito.
33: Ikona indikatora napona okidača, tj. praga okidača. 34: Gumb za
povećanje vertikalne osjetljivosti na kanalu 2, tj. vertikalni
povećanje. Klikom na ovo gumbom povećava se valni oblik u vertikalnom
smjeru, tj. rasteže se vertikalno.
35: Gumb za smanjenje vertikalne osjetljivosti kanala 2, tj. za smanjenje
vertikalnogZum. Pritiskom na ovaj gumb valna se forma smanjuje u vertikalnom
smjeru, što znači da se vertikalno smanjuje.
36: Gumb za okidanje na 50 % postavlja napon okida na sredinu
amplitude valnog oblika. Imajte na umu da se ne može koristiti za PWM valne
oblike s mrtvim vremenom. Ova vrsta valnog oblika zahtijeva postavljanje
strelica za okidanje na obje strane valnog oblika.

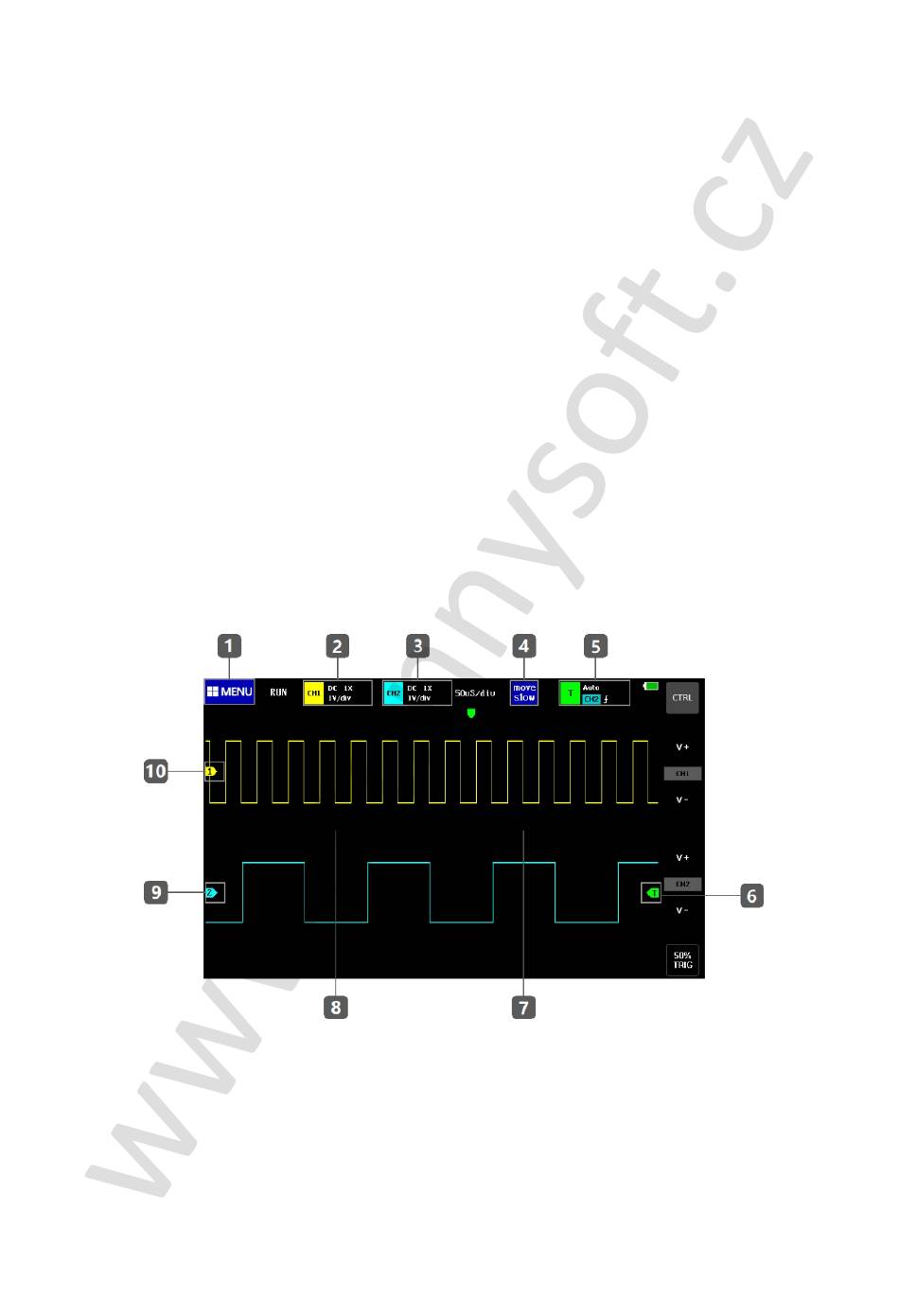

4. Dodirna kontrolna ploča
1: Gumb za izbornik funkcija sustava; klikom na njega prikazuje se
izbornik funkcija i postavki sustava.
2: Kontrolna ploča kanala 1; klikom na ovo područje prikazuje se
kontrolna ploča parametara kanala 1.
3: Kontrolna ploča kanala 2; klikom na ovo područje prikazuje se
kontrolna ploča parametara kanala 2.
