32: Przycisk służący do zmniejszenia czułości pionowej kanału 1, tj. zmniejszenia
kierunku pionowym. Kliknięcie tego przycisku zmniejsza przebieg w kierunku
kierunku, czyli w pionie.
33: ikona wskazująca napięcie wyzwalające, tj. wartość progową wyzwalania.
34: Przycisk pionowego zwiększenia czułości kanału 2, tj. pionowego
powiększenie. Kliknięcie tego przycisku powoduje powiększenie w kierunku
pionowym, tj. rozciągnięcie w pionie.
35: Przycisk zmniejszania czułości pionowej kanału 2, tj. zmniejszenia w
kierunku pionowym. Kliknięcie tego przycisku spowoduje zmniejszenie przebiegu
fali w kierunku pionowym, co oznacza, że zostanie ona pionowo zmniejszona.
36: Przycisk 50% wyzwalania dotyczy ustawienia napięcia wyzwalającego do
środkowej pozycji amplitudy przebiegu. Należy pamiętać, że nie można go używać
dla przebiegów PWM z czasem martwym. Ten typ przebiegu wymaga ustawienia
strzałek wyzwalających po obu stronach przebiegu.
4.

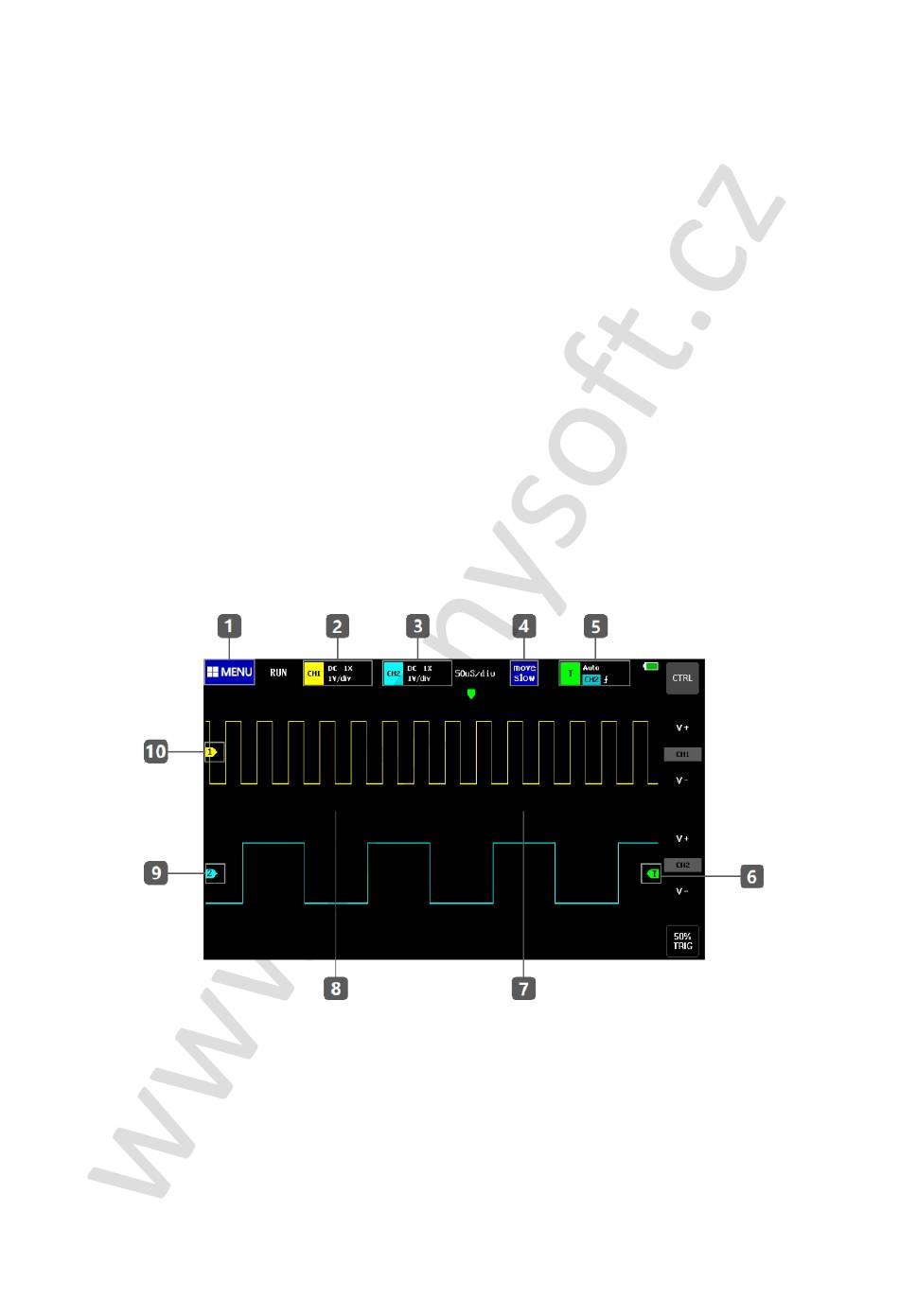

Panel dotykowy
1: Miejsce z przyciskiem menu funkcji systemowych; kliknięcie w to miejsce
spowoduje wyświetlenie menu funkcji systemowych i ustawień.
2: Panel klawiszy sterujących kanału 1; kliknięcie tego obszaru wywołuje
panel sterowania parametrami kanału 1.
3: Panel klawiszy sterujących kanału 2; kliknięcie tego obszaru powoduje
wyświetlenie panelu sterowania parametrami kanału 2.
