Fnirsi FNB58 Handbuch

Versionen und Updates

Da Instrumentenprodukte viele Funktionen und häufige Software- und Hardware-Updates aufweisen, kann das Handbuch jederzeit aktualisiert werden. Bitte beachten Sie dies. Die neuesten Update-Informationen erhalten Sie auf der offiziellen Website.

Übersicht

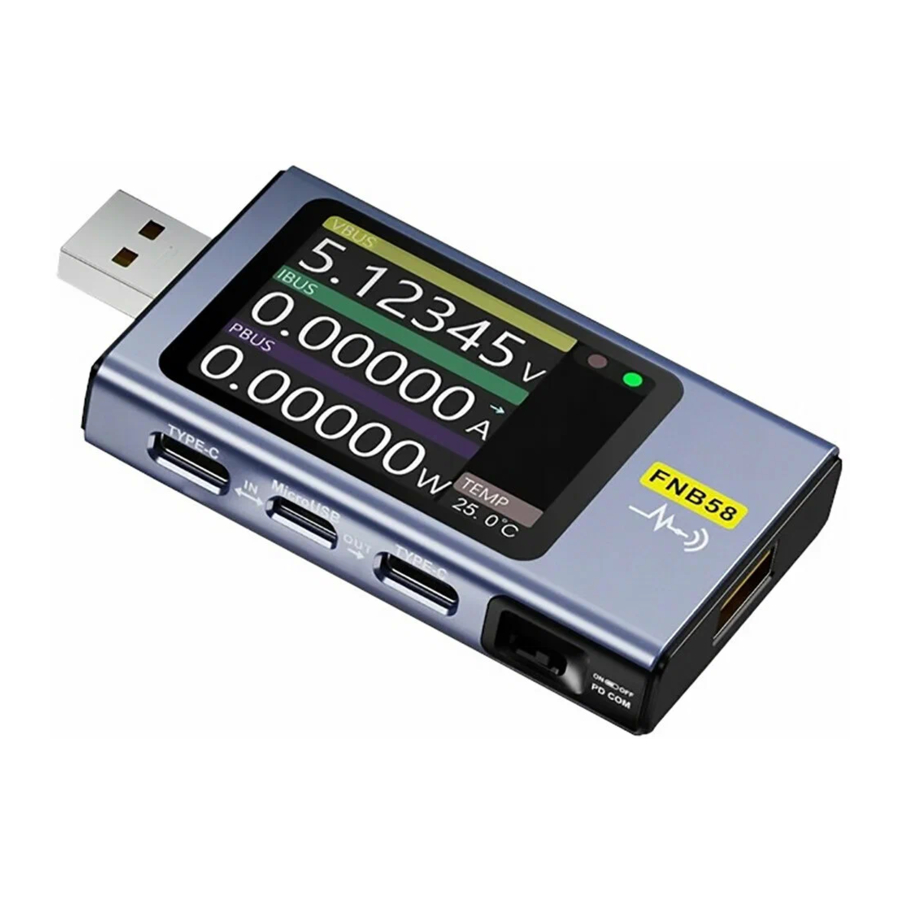

Der FNB58USB-Tester ist ein hochzuverlässiges, hochsicheres USB-Spannungs- und Strommessgerät und ein Schnelllade-Trigger für mobile Kommunikationsendgeräte. Er verfügt über ein 2,0-Zoll-TFT-LCD-Farbdisplay mit ultrabreitem Betrachtungswinkel und integrierte USB-A-, Micro-USB-, Type-C-Schnittstellen. Es verwendet einen externen 16-Bit-ADC und einen physischen PD-Protokoll-Chip. Er kann zur Messung der Stromversorgung oder des Stromverbrauchs von Produkten wie USB-Schnittstellen, Mobiltelefonladegeräten und USB-Sticks verwendet werden; er kann zur Messung der Ladeleistung von Mobiltelefonen sowie des Eingangs und Ausgangs von mobilen Netzteilen verwendet werden; er kann zum Testen des Schnellladeprotokolls von Ladegeräten verwendet werden.
Dieses Handbuch enthält relevante Sicherheitsinformationen, Warnhinweise und Lösungen für häufige abnormale Situationen. Bitte lesen Sie den relevanten Inhalt sorgfältig durch und beachten Sie alle Warnungen und Vorsichtsmaßnahmen strengstens.

Leistungsbeschreibung

Spannung und Strom

1. Höchste sechsstellige Anzeige von Spannung, Strom und Leistung, die höchste Auflösung beträgt 0,00001 (V/A/W).
2. 10 Sätze umschaltbarer Kapazitäts-, Leistungs- und Zeitstatistiken;
3. 1 Satz Spannungs- und Stromkurvenaufzeichnungen, maximale Unterstützung 9 Stunden
4. Unterstützung der Erstellung von Niedergeschwindigkeits-Wellenformen (Spannung, Strom, D+, D-) mit einer Abtastrate von 2sps->100sps;
5. Unterstützung der Erstellung von Hochgeschwindigkeits-Restwelligkeit (Spannung, AC-Kopplung) mit einer Abtastrate von bis zu 4Msps;

Schnelllade-Trigger

1. QC2.0, QC3.0 Trigger;
2. Huawei FCP, SCP Trigger;
3. Samsung AFC Trigger;
4. PD2.0/3.0 Trigger;
5. VOOC/WARP Trigger;

6. SuperVOOC 1.0/Super VOOC 2.0 Trigger;
7. Die oben genannten Protokolle unterstützen alle die automatische Überwachung
8. MTK-PE automatische Erkennung;
9. Unterstützung der QC2.0->PD2.0 Protokollkonvertierung;
10. Unterstützt einen zeitlich begrenzten Trigger von maximal 24 Stunden, der automatisch beendet wird, wenn die Zeit abgelaufen ist

Kabelidentifikationsklasse

1. Die Messung des Innenwiderstands des Kabels mittels Differenzdruckverfahren;
2. Auslesen des E-Marker Kabelchips;
3. Auslesen der DASH Kabeldaten;

Sonstiges

1. Aufzeichnung der Startzeit;
2. Integrierte Temperaturmessung;
3. Schwerkraftsensor, automatische Umschaltung der Anzeigeausrichtung;
4. PD-Monitor;
5. Analoges DASH-Kabel;
6. Apple 2.4A Beschleunigung;

Struktur und Aussehen

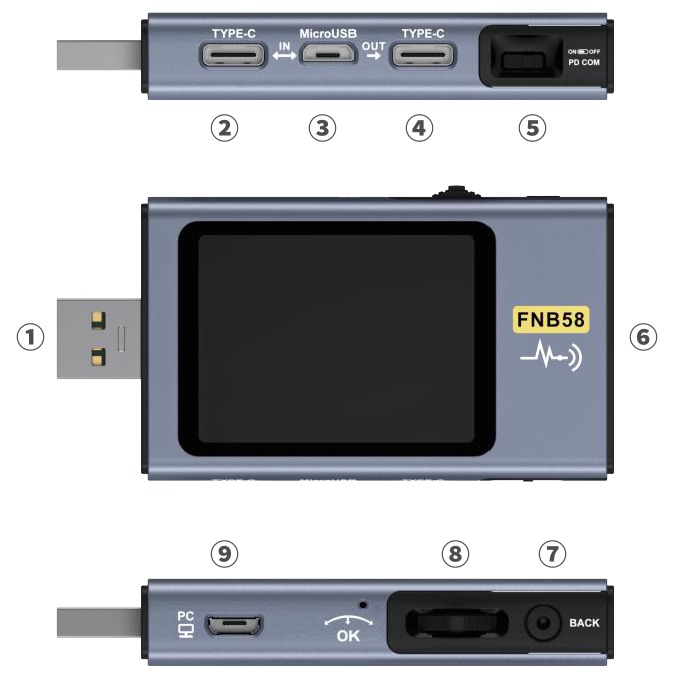

1. Eingangs-Überwachungsanschluss: USB-A, 5-PIN Stecker;
2. Eingangs-Überwachungsanschluss: TYPE-C, 24-PIN Buchse;
3. Eingangs-Überwachungsanschluss: Micro-USB, 5-PIN Buchse;
4. Ausgangs-Überwachungsanschluss: TYPE-C, 24-PIN Buchse;
5. PD Kommunikationsschalter;
6. Ausgangs-Überwachungsanschluss: USB-A, 5-PIN Buchse;
7. Touch-Schalter: BACK (Zurück)-Taste;
8. Multifunktionsschalter: linke Taste, mittlere Taste, rechte Taste;
9. PC-Anschluss: Micro-USB, 5-PIN Buchse

Technische Daten

Genauigkeit: ±(a%(‰)Anzeige + Anzahl der Stellen)

Hauptseite

• Sofern nicht anders angegeben, wechseln die linke und rechte Taste Seiten/Menüs, die mittlere Taste bestätigt, und die BACK (Zurück)-Taste bricht ab/kehrt zurück.
• Langes Drücken der BACK (Zurück)-Taste schaltet die Bildschirmhintergrundbeleuchtung aus, auf allen Seiten gültig.
• Es werden nur die drei Schlüsselparameter Spannung, Strom und Leistung angezeigt, dies zeigt die Stromrichtung an.

Kompaktseite

• Es werden nur die drei Schlüsselparameter Spannung, Strom und Leistung angezeigt, dies zeigt die Stromrichtung an.
• Mittelklick zum Umschalten zwischen Run (Ausführen) und Pause (Pause).
• Temperaturanzeige (integrierte Temperatur).

Überwachungsseite

Drücken Sie die mittlere Taste, um das aufrufbare Funktionsmenü aufzurufen

• vorherige Gruppe
• nächste Gruppe
• Offline-Aufnahme starten
• Offline-Aufzeichnungen löschen
• Zeitlimit starten

Wellenformseite

• Langes Drücken der linken Taste: Zeitbasis minus.
• Langes Drücken der rechten Taste: Zeitbasis plus
• Klicken Sie auf die mittlere Taste: Kurvenzeichnung starten/pausieren.
• Langes Drücken der mittleren Taste: Modi wechseln.

Anwendungsseite

Anwendung

• Schnellladung
• Statistiken
• Werkzeugkasten
• Einstellungen

Schnellladung

Drücken Sie in der Anwendungsoberfläche die mittlere Taste, um die Schnellladeanwendung aufzurufen. Beim Aufruf der Schnellladeanwendung erscheint eine Warnung. Bitte lesen Sie diese sorgfältig durch und drücken Sie die mittlere Taste, um den Vorgang zu bestätigen. Nach dem Aufruf verwenden Sie die linke und rechte Taste, um die folgenden Optionen auszuwählen:

1. Automatische Erkennung
2. PD Trigger
3. QC2.0
4. QC3.0
5. FCP

7. AFC
8. VOOC/WARP
9. SVOOC 1.0
10. SVOOC 2.0

Automatische Erkennung

Wählen Sie in der Schnellladeoberfläche "Automatische Erkennung" (Automatic detection) und drücken Sie die mittlere Taste, um fortzufahren

• In diesem Modus versucht das Messgerät, verschiedene Protokolle der Reihe nach auszulösen, und zeigt die Testergebnisse auf dem Bildschirm an.Rot: nicht unterstützt,Grün: unterstützt. Während des Testvorgangs, z. B. beim Messen von PD-Ladegeräten, ist es normal, dass das Gerät neu startet und den Test fortsetzt.
• Während des Tests ist es verboten, Geräte am hinteren Ende anzuschließen.
• Das Gerät reagiert während des Tests auf keine Tastenbedienung. Wenn Sie den Test währenddessen beenden möchten, trennen Sie das Messgerät bitte direkt.
• Nach Abschluss des Tests klicken Sie auf die mittlere Taste, um den Test erneut zu starten; klicken Sie auf die BACK (Zurück)-Taste, um zur vorherigen Seite zurückzukehren.

PD Trigger

(Die tatsächliche Anzahl der Funktionsdateien des Produkts ist maßgebend)

Wählen Sie in der Schnellladeoberfläche "PD Trigger" (PD-Trigger) und drücken Sie die mittlere Taste, um fortzufahren

• Stellen Sie den PD-Kommunikationsschalter auf ON (EIN), um den PD-Protokoll-Trigger-Modus aufzurufen. Nach dem Verlassen des PD-Triggers stellen Sie den PD-Kommunikationsschalter bitte auf OFF (AUS).
• Drücken Sie die mittlere Taste, um das Anpassungsfenster auszuwählen (der Fensterrahmen wird grün).

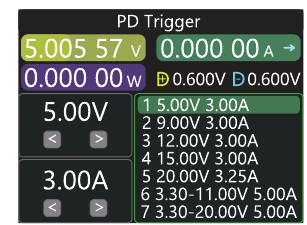

• Nehmen Sie das Bild als Beispiel: Das Bild zeigt ein Ladegerät, das eine Meldung sendet, insgesamt 7 Profile. Die ersten, zweiten, dritten, vierten und fünften Gänge sind feste Spannungsstufen. Aktuell ist das einstellbare Fenster die Gangwahl, Sie können den Gang mit den linken und rechten Tasten auswählen. Wenn Sie sich beispielsweise im Spannungs-/Stromfenster befinden, können Spannung/Strom angepasst werden.
• Klicken Sie auf BACK (Zurück), um das Auswahlfenster für das Beenden/Zurückkehren-Menü aufzurufen.

QC 2.0 Trigger

Wählen Sie in der Schnellladeoberfläche "QC2.0" und drücken Sie die mittlere Taste, um fortzufahren

• Im QC2.0 Trigger-Modus verwenden Sie die linken und rechten Tasten, um die Trigger-Spannung auszuwählen, klicken Sie auf die mittlere Taste, um die Trigger-Spannung zu bestätigen, und klicken Sie auf BACK (Zurück), um das Auswahlfenster für das Beenden/Zurückkehren-Menü aufzurufen.

QC 3.0 Trigger

Wählen Sie in der Schnellladeoberfläche "QC3.0" und drücken Sie die mittlere Taste, um fortzufahren

• Im QC3.0 Trigger-Modus verwenden Sie die linken und rechten Tasten, um die Trigger-Spannung zu verringern/erhöhen. Klicken Sie auf BACK (Zurück), um das einzelne Auswahlfenster für das Beenden/Zurückkehren-Menü aufzurufen.
• Drücken Sie die linke/rechte Taste, um die Spannung schnell zu verringern/erhöhen.

FCP Trigger

Die Bedienung ist dieselbe wie beim QC2.0 Trigger.

SCP Trigger

Die Bedienung ist dieselbe wie beim QC3.0 Trigger.

AFC Trigger

Die Bedienung ist dieselbe wie beim QC2.0 Trigger.

VOOC/WARP Trigger

Die Bedienung ist dieselbe wie beim QC3.0 Trigger.

SVOOC 1.0/SVOOC 2.0 Trigger

Supervooc erfordert eine Last von mehr als 500mA am Backend zur Auslösung, und SuperVooc hat nur eine Spannung von 10,5V. Daher können Sie nur die BACK (Zurück)-Taste drücken, um die Seite zu verlassen/zurückzukehren, und es gibt keine weitere Bedienung.

Energiestatistiken

In der Anwendungsoberfläche wählen Sie Energiestatistiken aus und drücken die mittlere Taste, um die Statistikseite aufzurufen. Die Funktionsoptionen sind wie folgt, und die linken und rechten Tasten werden zur Auswahl verwendet. Drücken Sie die mittlere Taste, um jede Funktionsoption aufzurufen

• Energy Statistics (Energiestatistiken)
• Battery capacity calculation (Batteriekapazitätsberechnung)
• Offline record (Offline-Aufzeichnung anzeigen)

Energiestatistiken

• Von links nach rechts sind die Gruppennummer, Kapazität, Energie. Die ausgewählte Gruppe wird grün angezeigt, und Zeit ist die Statistikzeit.
• Drücken Sie die linken und rechten Tasten, um die Gruppennummer zu wechseln. Drücken Sie die mittlere Taste, um die Einstellung als "record (Aufzeichnen)/Clear (Löschen)" zu wählen.

Batteriekapazitätsberechnung

1. Stellen Sie die Batteriespannung und die Energieumwandlungseffizienz ein, um die Batteriekapazität zu berechnen. Klicken Sie auf die mittlere Taste, um die grüne Markierung zwischen den drei Elementen Gruppennummer, Batteriespannung und Umwandlungseffizienz zu verschieben. Welches Element grün ist, dessen Wert kann durch Klicken auf die linke/rechte Taste geändert werden. Jedes Element wird unten erläutert.
2. Die Gruppennummer ist die für die Berechnung ausgewählte Statistikgruppe. Das Instrument kann 1-10 Gruppen auswählen. Zeit, Kapazität und Energie werden von oben nach unten auf der rechten Seite der ausgewählten Gruppennummer gezählt und angezeigt.
3. Die Batteriespannung, standardmäßig 3,7V. Dieser Parameter kann von 3,0-5,0V ausgewählt werden. Den tatsächlichen Wert entnehmen Sie bitte den entsprechenden Informationen.
4. Die Umwandlungseffizienz ist die Energieumwandlungseffizienz, standardmäßig 90%. Dieser Parameter kann von 80%-100% ausgewählt werden. Der tatsächliche Wert sollte entsprechend der tatsächlichen Umwandlungseffizienz der Batterie eingestellt werden.
5. Die rote Schrift zeigt das Berechnungsergebnis an. Wenn Sie das Ergebnis in mAh erhalten möchten, multiplizieren Sie es bitte mit 1000.

Offline-Aufzeichnung

Nachdem Sie die mittlere Taste gedrückt haben, um einzutreten, drücken Sie die mittlere Taste erneut, um "Start Offline Recording (Offline-Aufzeichnung starten)/Clear Offline Recording (Offline-Aufzeichnung löschen)" auszuwählen.
Wählen Sie in der Anwendungsoberfläche die Werkzeugkiste aus und drücken Sie die mittlere Taste, um die Werkzeugkistenseite aufzurufen. Die Funktionsoptionen sind wie folgt. Wählen Sie mit den linken und rechten Tasten aus und drücken Sie die mittlere Taste, um jede Funktionsoption aufzurufen.

Werkzeugkiste

Wählen Sie in der Anwendungsoberfläche die Werkzeugkiste aus und drücken Sie die mittlere Taste, um die Werkzeugkistenseite aufzurufen. Die Funktionsoptionen sind wie folgt. Wählen Sie mit den linken und rechten Tasten aus und drücken Sie die mittlere Taste, um jede Funktionsoption aufzurufen.

• Kabelwiderstandserkennung
• PD-Listener
• PD-Konverter
• USB-C Elektronisches Etikett (E-Marker-Erkennung)
• DASH-Kabel lesen
• DASH-Simulation
• APPLE 2.4A-Simulation

Kabelwiderstandserkennung

FNB58 verwendet die Differenzdruckmethode zur Messung des Innenwiderstands des Kabels, was mit einer Konstantstromlast erfolgen muss.
Klicken Sie auf die mittlere Taste: Verwenden Sie den aktuellen Spannungs- und Stromwert als Referenzwert.

Messschritte

1. Verbindungsmethode: Ladegerät + FNB58 + Konstantstromlast (der Strom wird auf etwa 0,5-1A eingestellt), drücken Sie die mittlere Taste, um den Referenzwert aufzuzeichnen.
2. Verbindungsmethode: Ladegerät + Kabel + FNB58 + Konstantstromlast (der Strom sollte auf etwa 0,5-1A eingestellt werden, was dem Strom bei der Aufzeichnung des Referenzwerts ähneln sollte). Das System berechnet automatisch den Innenwiderstand des Kabels.

PD-Listener
Bei Verwendung des PD-Listeners muss der PD-Kommunikationsschalter auf ON (EIN) gestellt werden. Verwenden Sie ein Netzteil von nicht mehr als 16V (üblicherweise 5V) und ein Micro-USB-Kabel, schließen Sie den PC-Online-Port an und stellen Sie externe Stromversorgung bereit.
Verwenden Sie die PD-Listener-Funktion, benötigen Sie 2 C-C-Kabel, schließen Sie das Ladegerät und PD-Geräte jeweils an die Type-C-IN-Schnittstelle und die Type-C-OUT-Schnittstelle an. Wenn die Verbindung normal ist und das vom PD-Verbraucher ausgelöste PD-Protokoll erfasst wird, wird die Seite wie unten dargestellt.
Wenn das PD-Ladegerät nicht mit Strom versorgt werden kann, da das C-C-Kabel nur einseitiges CC hat und die beiden CCs nicht verbunden sind, können Sie einen der C-C-Kabelstecker umdrehen, um das Problem zu lösen.

Die Abbildung unten zeigt, dass das Ladegerät ein 65W PD-Ladekopf ist. Das aktuelle PD-Gerät wählt den zweiten Gang, löst die Zielspannung 9V, maximalen Strom 3A aus.

Hinweis:

1. Öffnen Sie das Einstellungsmenü -> Trigger -> PDCRC blockieren, können Sie die Überwachung von CRC ausschalten.
2. Für die Bedeutung verschiedener Nachrichten im PD-Protokoll beachten Sie bitte die entsprechenden Informationen.

PD-Konverter

• Diese Funktion wird nur für QC2.0-Ladegeräte verwendet, wenn PD-Geräte mit Strom versorgt werden sollen.
• Vor der Verwendung schalten Sie den PD-Kommunikationsschalter auf ON (EIN). Gehen Sie dann in den PD-Protokollkonvertierungsmodus. Nach dem Aufrufen schließen Sie PD-Geräte an, und Sie können PD-Schnellladung durchführen.
• In diesem Modus klicken Sie auf die mittlere Taste und verwenden die linken und rechten Tasten, um die maximale Leistung der vom PD gesendeten Pakete zu ändern. Achten Sie beim Ändern der Leistung darauf, die Ladegerätleistung nicht zu überschreiten, um unnötige Schäden zu vermeiden. Nach dem Ändern der Leistung müssen Sie die mittlere Taste drücken, um zu bestätigen.
• Stellen Sie 5V ein, wenn kein Gerät angeschlossen ist, um Hochspannungsschäden an Mobiltelefonen zu vermeiden, die keine Hochspannung unterstützen, wenn sie angeschlossen werden.
• Nur QC2.0 Typ B Ladegeräte unterstützen 20V-Trigger. Wenn also das PD-Gerät eine Spannung von 20V anfordert, prüft der Tester, ob das Ladegerät QC2.0-20V erfolgreich auslöst. Falls 20V nicht erreicht werden, bricht der Tester den 20V-Gang ab und sendet die Caps-Übertragung erneut.

USB-C-E-Marker

Ein E-Marker-Kabel bezieht sich auf ein Kabel mit einem E-Marker-Chip in der Type-C-Schnittstelle. Wenn die Schnittstelle keinen E-Marker-Chip enthält, können die Pakete vom PD-Ladekopf einen Strom von 3A nicht überschreiten. Nur mit einem E-Marker-Kabel kann das PD-Protokoll ausgelöst werden, und der Strom kann 3A überschreiten.
Bei Verwendung des USB-C elektronischen Etiketts können, außer dass die Type-C-Schnittstelle nicht zur Stromversorgung verwendet werden kann, der PC-Port, USB-A und Micro-USB-Schnittstellen alle zur Stromversorgung verwendet werden. Der PD-Kommunikationsschalter muss auf ON (EIN) gestellt werden.

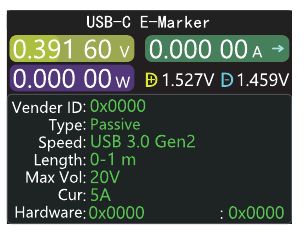

Nach dem Aufrufen dieser Funktion, schließen Sie das Kabel an die Type-C-Ausgangsschnittstelle an, Sie können die Meldung lesen, wie unten gezeigt: Klicken Sie auf die mittlere Taste, um zur folgenden Abbildung zu wechseln:

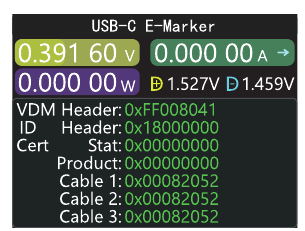

Nach dem Aufrufen dieser Funktion, schließen Sie das Kabel an die Type-C-Ausgangsschnittstelle an, Sie können die Meldung lesen, wie unten gezeigt:

Klicken Sie auf die mittlere Taste, um zur folgenden Abbildung zu wechseln:

Die beiden obigen Bilder: Das erste Bild zeigt die analysierten Daten, das zweite Bild sind die Originaldaten. Benutzer können die relevanten Informationen des PD-Protokolls selbst konsultieren.

DASH-Kabel lesen

Rufen Sie diese Funktion auf, schließen Sie das DASH-Kabel an. Sie können die chipbezogenen Daten lesen, wie unten gezeigt:

DASH-Kabel Simulation

• Diese Funktion wird verwendet, wenn kein DASH-Kabel vorhanden ist.
• Der USB-A-Stecker des DASH-Kabels verfügt über einen zusätzlichen Datenpin im Vergleich zu einem gewöhnlichen USB-A-Datenkabel sowie einen zusätzlichen Chip, der zur Identifizierung und zum Starten der VOOC/WARP-Schnellladung dient.
• Wenn das Telefon normalerweise ein USB-A->Type-C DASH-Kabel benötigt, aber ein solches Kabel nicht zur Hand ist, sondern nur der FNB48-Tester und ein C-C-Kabel vorhanden sind und die VOOC/WARP-Schnellladung ausgelöst werden soll, kann zu diesem Zeitpunkt die Funktion zur Simulation des DASH-Kabels gestartet werden. Verbinden Sie das Telefon mit dem C-C-Kabel, und Sie können die VOOC/WARP-Schnellladung durchführen.
  Hinweis: Da diese Methode nicht das Original-Datenkabel zum Laden verwendet, wird die Ladeleistung maßgeblich durch die C-C-Leitung beeinflusst. Wenn die Impedanz der C-C-Leitung hoch ist, wird die Ladeleistung stark reduziert.

Simulierter APPLE 2.4A Beschleuniger

Wenn das Apple-Gerät erkennt, dass D+ und D- des Ladekopfs 2,7V betragen, um mit 5V-2,4A zu laden, stellt diese Funktion D+ und D- auf 2,7V ein.

Einstellungen

Wählen Sie in der Anwendungsoberfläche die Werkzeugkiste aus und drücken Sie die mittlere Taste, um die Werkzeugkistenseite aufzurufen. Die Funktionsoptionen sind wie folgt. Wählen Sie mit den linken und rechten Tasten aus und drücken Sie die mittlere Taste, um jede Funktionsoption aufzurufen.

• Allgemein
• Aufzeichnung
• Trigger
• System
• Über

Allgemein

Linke und rechte Tasten zur Auswahl und die mittlere Taste zum Aufrufen verschiedener Funktionsoptionen. ●Displayhelligkeit:Stellen Sie die Bildschirmhelligkeit ein, der einstellbare Bereich liegt bei 1-100.

• Standby-Helligkeit:Stellen Sie die Standby-Bildschirmhelligkeit ein, einstellbarer Bereich 0-100 Stufen. Wenn auf 0 gesetzt, wechselt das Gerät in den Standby-Zustand und schaltet den Bildschirm direkt aus.
• Standby-Zeit:Stellen Sie die Standby-Zeit ein. Die Zeit beginnt beim letzten Tastendruck. Nach Erreichen der Standby-Zeit wechselt das Gerät in den Standby-Zustand.
• Bildwiederholfrequenz: wählen Sie langsam-mittel-schnell.
• Temperatursymbol:Die integrierte Temperatur kann als °C/℉ angezeigt werden.
• Sprache:Derzeit werden nur Chinesisch/Englisch unterstützt. Aufgrund des Zeichengrößenproblems wird Englisch im chinesischen System angezeigt, was ein normales Phänomen ist.
• Schwerkraftrichtungserkennung:Aktivieren Sie diese Option, um den Bildschirm automatisch zu drehen.
• Startseite:Startseite ein-/ausschalten.
• Tastenton: Tastenton ein-/ausschalten.

Aufzeichnung

Linke und rechte Tasten zur Auswahl und die mittlere Taste zum Aufrufen verschiedener Funktionsoptionen.

• Kurvenaufzeichnungszeit:Stellen Sie die Aufzeichnungszeit der Spannungs- und Stromkurve ein, maximal 9 Stunden. Auf „keine Zeit“ eingestellt, wird keine Zeit aufgezeichnet. Jedes Mal, wenn Sie die Konfiguration ändern, wird die Kurve auf 0 zurückgesetzt.
• Statistischer Stromschwellenwert:Wenn der Strom ≥ dem Schwellenwert ist, werden Statistiken zu Kapazität, Energie und Zeit durchgeführt. Einstellbereich 0-7A.
• Energiestatistikzeit:Auf „keine Zeit“ eingestellt, kein Zeitlimit, bis die Statistiken den Maximalwert erreichen. Nach Einstellung der Zeit stoppen die Statistiken automatisch, wenn die Statistikzeit den eingestellten Wert erreicht.
• Alle Aufzeichnungen löschen:Löscht alle aufgezeichneten Daten, einschließlich Offline-Kurven und Energiestatistiken.

Trigger

Linke und rechte Tasten zur Auswahl und die mittlere Taste zum Aufrufen verschiedener Funktionsoptionen.

• Trigger-Zeit:Stellen Sie die Zeit ein, um das Protokoll manuell auszulösen.
• PD-CRC-Maskierung überwachen:Nach dem Öffnen können beim Überwachen von PD CRC-Nachrichten maskiert werden. Standardmäßig aus.
• Boot-Simulation DASH:Nach dem Einschalten wird die Funktion „DASH-Kabel Simulation“ beim Start aktiviert, standardmäßig ist sie ausgeschaltet.
• Boot-Simulation Apple 2.4A Beschleuniger:Nach dem Öffnen wird die Apple 2.4A Beschleunigungsfunktion beim Start aktiviert, standardmäßig ist sie ausgeschaltet.

System

Werkseinstellungen zurücksetzen.

Über

Überprüfen Sie die Versionsnummer und andere zugehörige Informationen.

Anweisungen zur Firmware-Aktualisierung

1. Öffnen Sie die Host-Computer-Software.
2. Wenn das Messgerät ausgeschaltet ist, drücken Sie die mittlere Taste, verwenden Sie das Datenkabel mit Datenübertragung, um es mit dem PC-Online-Port zu verbinden. Der Computer zeigt die Hauptseite der Host-Computer-Software an, was bedeutet, dass die Verbindung erfolgreich ist.
3. Klicken Sie auf System--Klicken Sie auf Ordner--Wählen Sie Firmware.
4. Klicken Sie auf das Upgrade-Symbol, um das Firmware-Upgrade zu starten. Nach Abschluss des Upgrades startet das Messgerät automatisch neu und wechselt in die Hauptschnittstelle.

Produktionsinformationen

Hersteller
Shenzhen FNIRSI Technology Co., Ltd
Adresse
8Longhua District, Shenzhen, Guangdong Provinceth Floor, West von Gebäude C, Industriepark Weihuada, Dalang Street,
Kontaktdaten
0755-83242477
Webseite
www.fnirsi.cn

Sicherheitsvorkehrungen

• Schließen Sie die Überwachungsschnittstelle nicht an eine Stromversorgung an, die 28 V überschreitet;
• Schließen Sie den PC-Anschluss nicht an eine Stromquelle an, die 16 V überschreitet;
• Es kann immer nur ein Paar Überwachungsschnittstellen (ein Eingangsport, ein Ausgangsport) gleichzeitig arbeiten. Wenn ein Paar Überwachungsschnittstellen arbeitet, ist es verboten, Geräte an andere Überwachungsschnittstellen anzuschließen. (Ausgenommen der PC-Anschluss, der PC-Port kann an eine externe Stromversorgung angeschlossen werden)
• Wenn Sie das Schnelllade-Triggermodul verwenden, schließen Sie bitte keine Geräte, die keine hohe Spannung vertragen, an eine Überwachungsschnittstelle an;
• Nach der Verwendung der PD-Trigger-/Monitor-/Konvertierungs-/E-Marker-Kabel-Lese-Funktion stellen Sie bitte den PD-Kommunikationsschalter in der unteren rechten Ecke wieder auf die Position OFF;
• Laden Sie das Telefon nicht, nachdem das Schnellladen ausgelöst wurde. Falls das Telefon beschädigt wird, ist der Hersteller für Schäden am Telefon nicht verantwortlich.
