32: Gumb za zmanjšanje vertikalne občutljivosti kanala 1, tj. zmanjšanje
vertikalne smeri. S klikom na to tipko se zmanjša potek v vertikalni
smeri, torej navpično.
33: ikona za prikaz sprožilne napetosti, tj. pragovne vrednosti sprožitve.
34: Gumb za vertikalno povečanje občutljivosti kanala 2, tj. vertikalno
povečanje. S klikom na to tipko se poveča v navpični smeri, tj. raztegne se
navpično.
35: Gumb za zmanjšanje vertikalne občutljivosti kanala 2, tj. zmanjšanje v
vertikalni smeri. S klikom na ta gumb se potek vala zmanjša v vertikalni smeri,
kar pomeni, da se vertikalno skrči.
36: Gumb 50 % sprožitve se nanaša na nastavitev sprožitvene napetosti v
srednji položaj amplitude poteka. Upoštevajte, da ga ni mogoče uporabiti za
PWM poteke z mrtvim časom. Ta vrsta poteka zahteva nastavitev sprožitvenih
puščic na obe strani poteka.

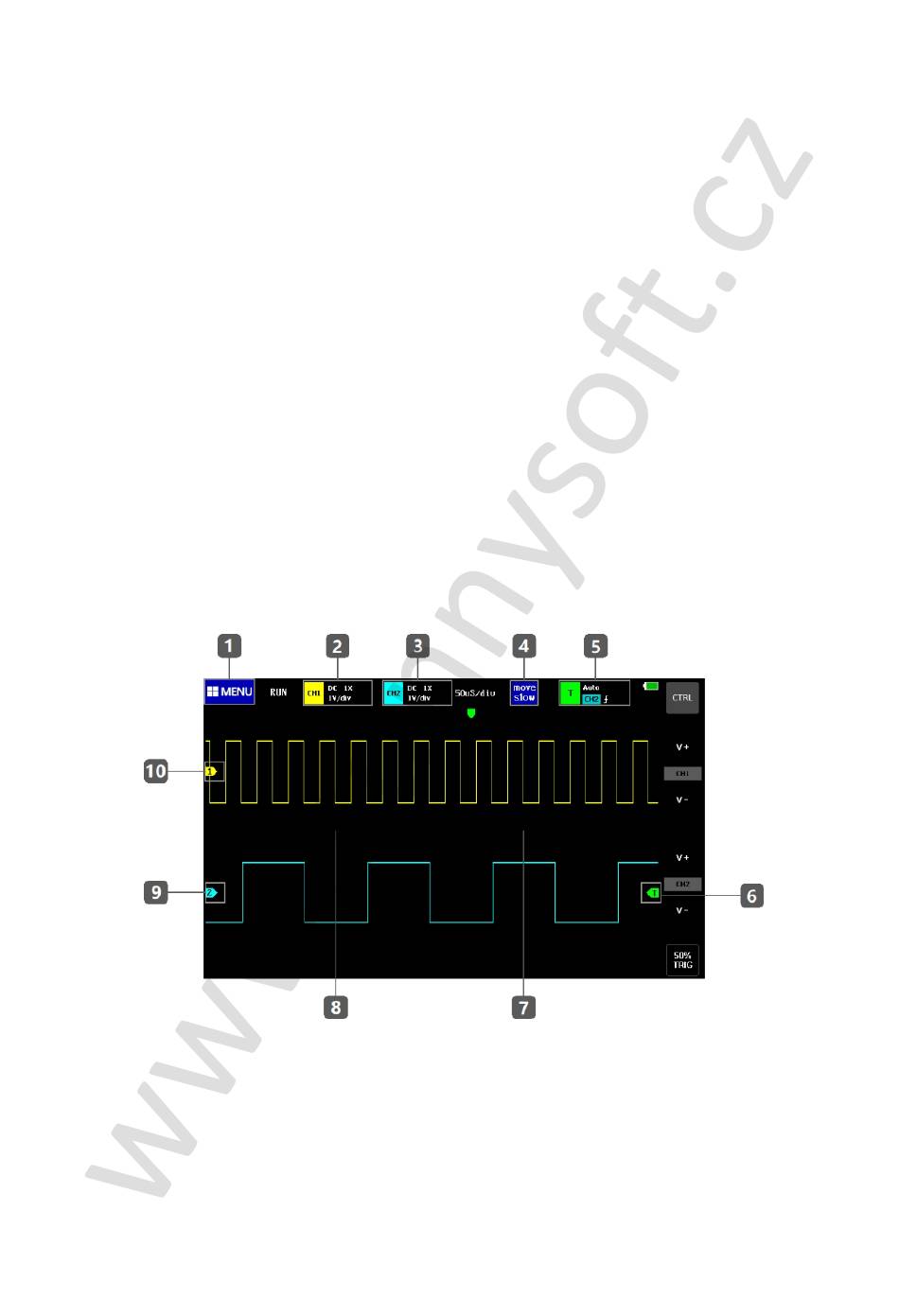

4. Dotikni nadzorni panel
1: Mesto s tipko za meni sistemskih funkcij; s klikom na to mesto se
prikaže meni sistemskih funkcij in nastavitev.
2: Plošča upravljalnih tipk kanala 1, s klikom na to območje prikličete
ploščo za upravljanje parametrov kanala 1.
3: Plošča upravljalnih tipk kanala 2, s klikom na to območje se prikaže
plošča za upravljanje parametrov kanala 2.
