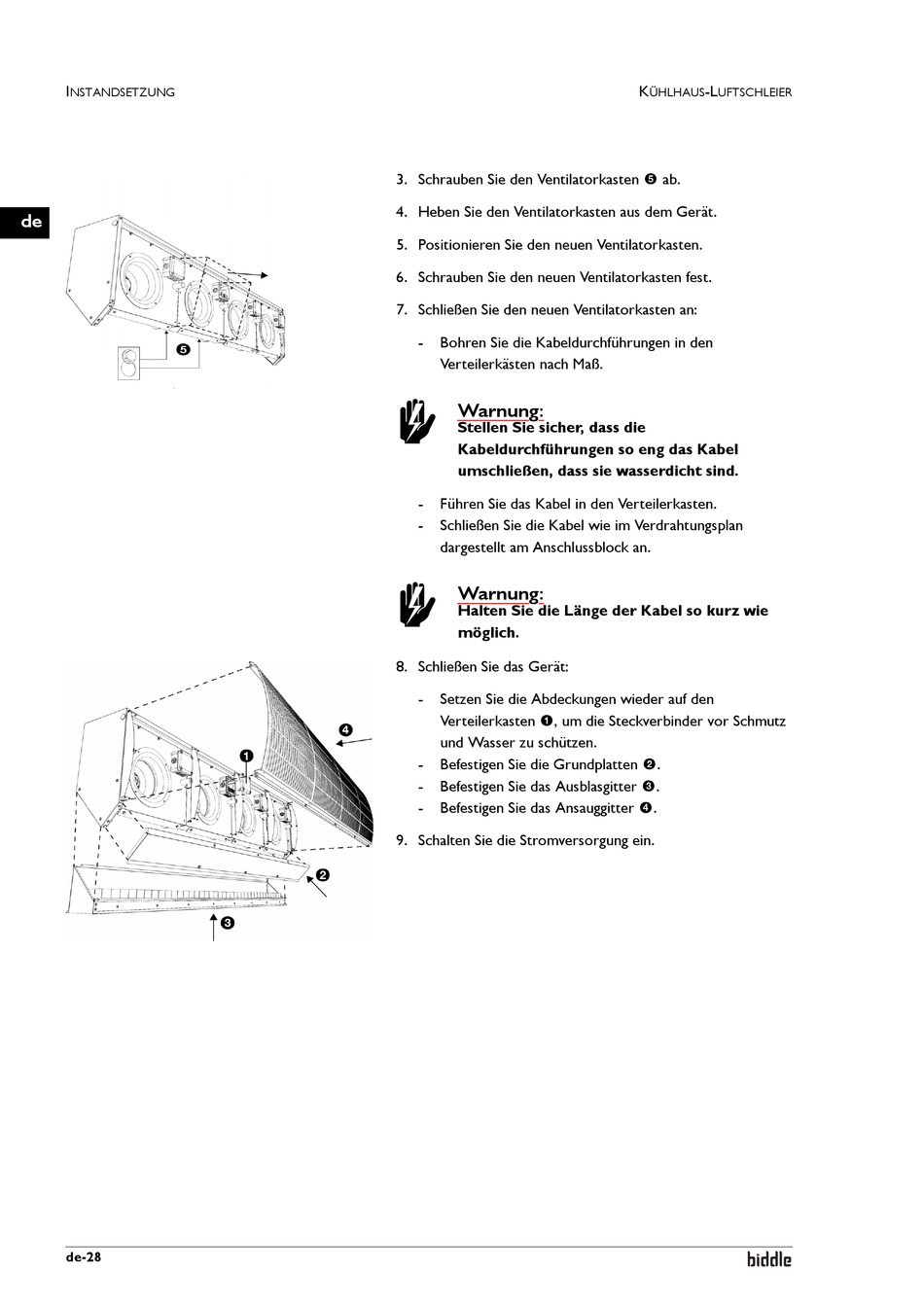

3. Schrauben Sie den Ventilatorkasten 5 ab.
4. Heben Sie den Ventilatorkasten aus dem Gerät.
5. Positionieren Sie den neuen Ventilatorkasten.
6. Schrauben Sie den neuen Ventilatorkasten fest.
7. Schließen Sie den neuen Ventilatorkasten an:
- Bohren Sie die Kabeldurchführungen in den
Verteilerkästen nach Maß.
Warnung:
w
Stellen Sie sicher, dass die
Kabeldurchführungen so eng das Kabel
umschließen, dass sie wasserdicht sind.
- Führen Sie das Kabel in den Verteilerkasten.
- Schließen Sie die Kabel wie im Verdrahtungsplan
dargestellt am Anschlussblock an.
Warnung:
w
Halten Sie die Länge der Kabel so kurz wie
möglich.
8. Schließen Sie das Gerät:
- Setzen Sie die Abdeckungen wieder auf den
Verteilerkasten 1, um die Steckverbinder vor Schmutz
und Wasser zu schützen.
- Befestigen Sie die Grundplatten 2.
- Befestigen Sie das Ausblasgitter 3.
- Befestigen Sie das Ansauggitter 4.
9. Schalten Sie die Stromversorgung ein.
