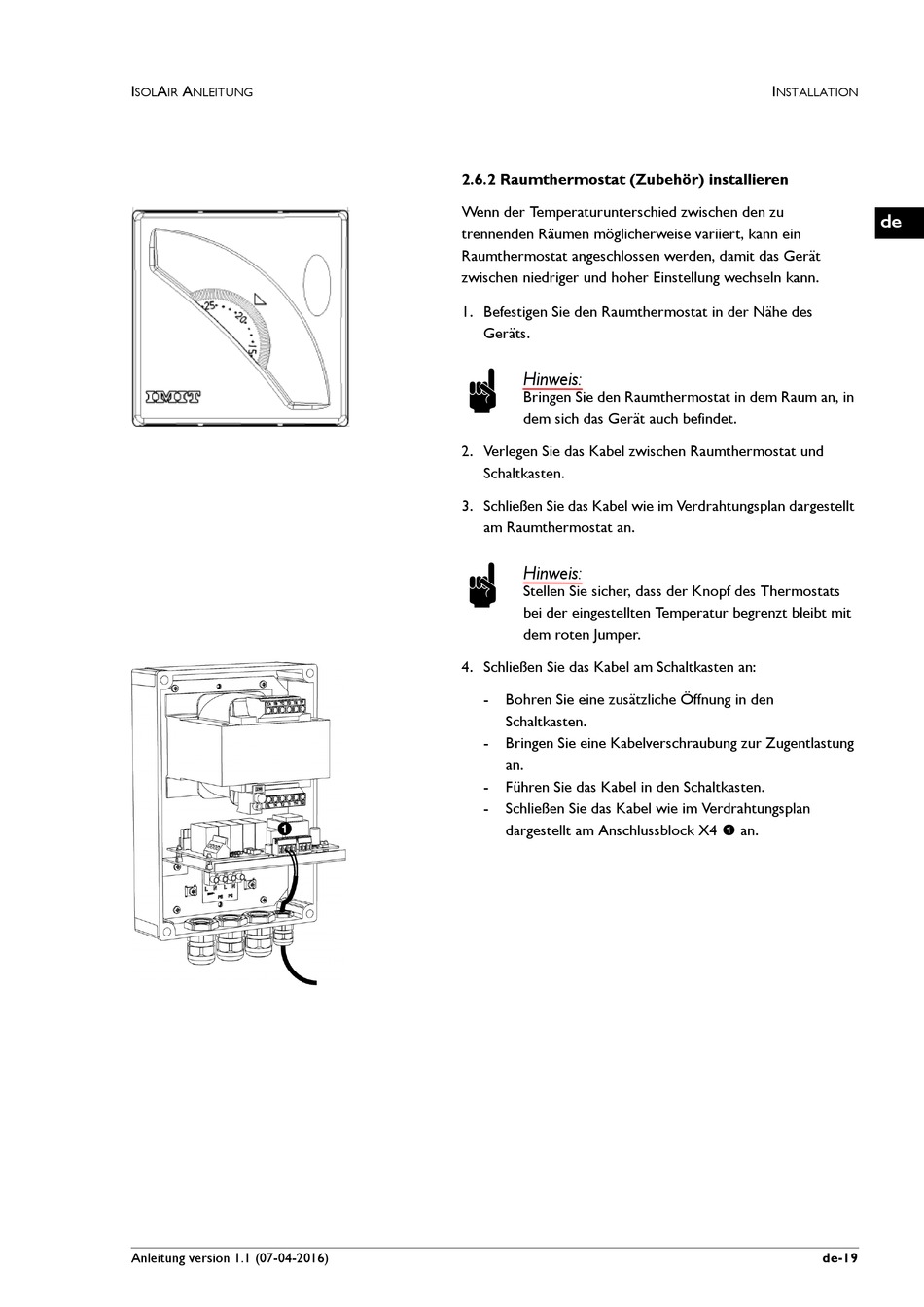

2.6.2 Raumthermostat (Zubehör) installieren
Wenn der Temperaturunterschied zwischen den zu
trennenden Räumen möglicherweise variiert, kann ein
Raumthermostat angeschlossen werden, damit das Gerät
zwischen niedriger und hoher Einstellung wechseln kann.
1. Befestigen Sie den Raumthermostat in der Nähe des
Geräts.
Hinweis:
n
Bringen Sie den Raumthermostat in dem Raum an, in
dem sich das Gerät auch befindet.
2. Verlegen Sie das Kabel zwischen Raumthermostat und
Schaltkasten.
3. Schließen Sie das Kabel wie im Verdrahtungsplan dargestellt
am Raumthermostat an.
Hinweis:
n
Stellen Sie sicher, dass der Knopf des Thermostats
bei der eingestellten Temperatur begrenzt bleibt mit
dem roten Jumper.
4. Schließen Sie das Kabel am Schaltkasten an:
- Bohren Sie eine zusätzliche Öffnung in den
Schaltkasten.
- Bringen Sie eine Kabelverschraubung zur Zugentlastung
an.
- Führen Sie das Kabel in den Schaltkasten.
- Schließen Sie das Kabel wie im Verdrahtungsplan
dargestellt am Anschlussblock X4 1 an.
