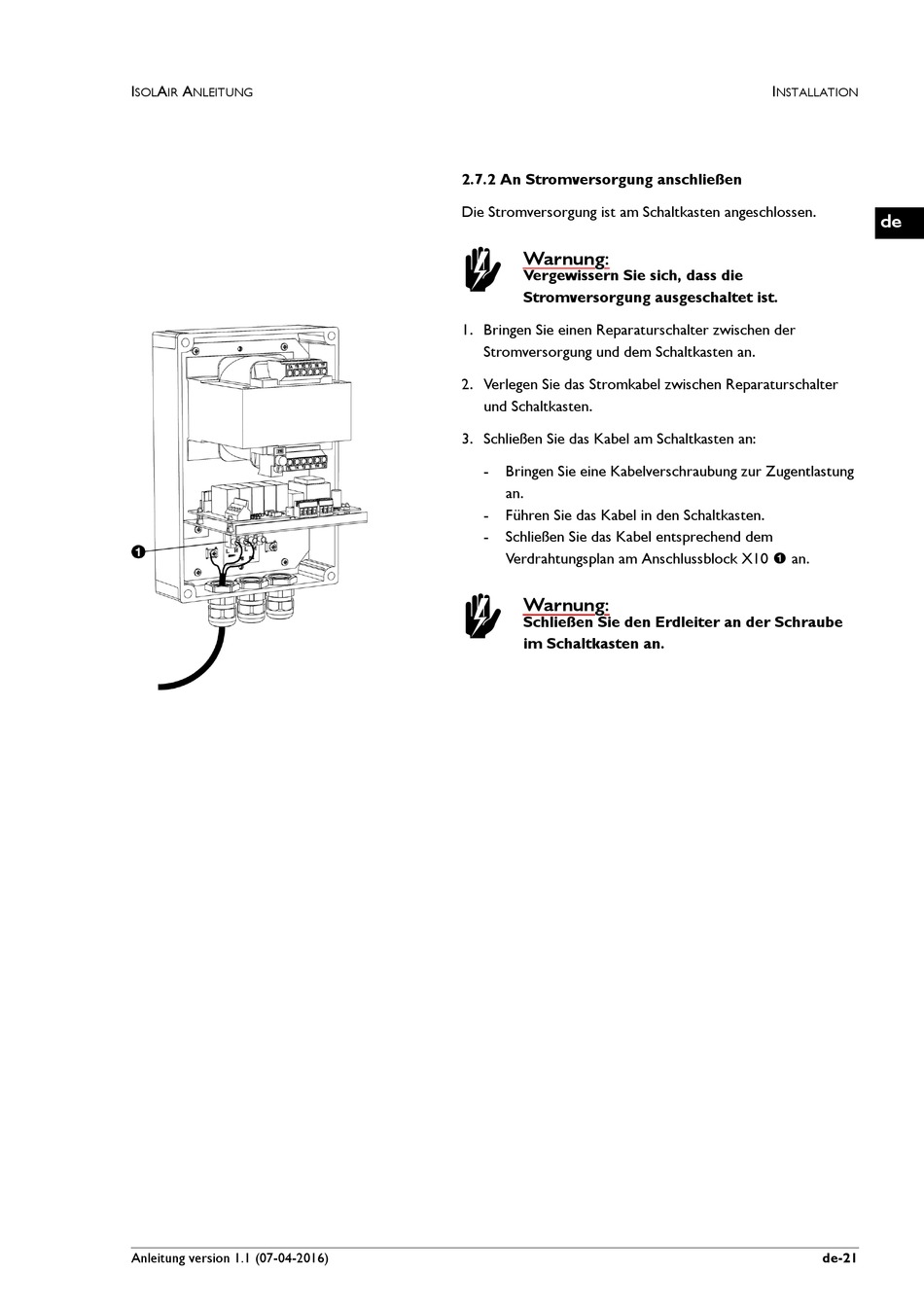

2.7.2 An Stromversorgung anschließen
Die Stromversorgung ist am Schaltkasten angeschlossen.
Warnung:
w
Vergewissern Sie sich, dass die
Stromversorgung ausgeschaltet ist.
1. Bringen Sie einen Reparaturschalter zwischen der
Stromversorgung und dem Schaltkasten an.
2. Verlegen Sie das Stromkabel zwischen Reparaturschalter
und Schaltkasten.
3. Schließen Sie das Kabel am Schaltkasten an:
- Bringen Sie eine Kabelverschraubung zur Zugentlastung
an.
- Führen Sie das Kabel in den Schaltkasten.
- Schließen Sie das Kabel entsprechend dem
Verdrahtungsplan am Anschlussblock X10 1 an.
Warnung:
w
Schließen Sie den Erdleiter an der Schraube
im Schaltkasten an.
