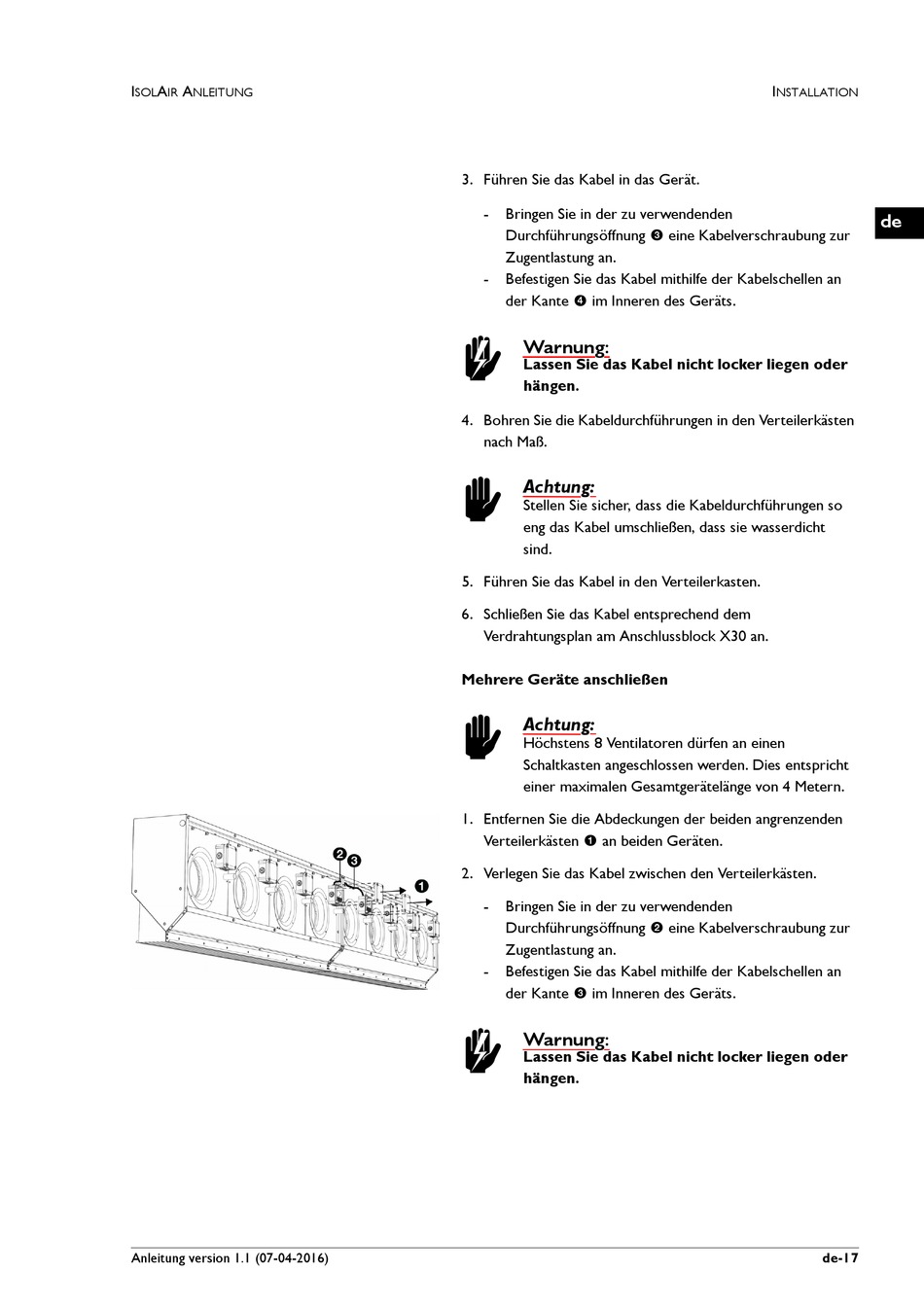

Biddle IsolAir Anleitung Seite 17

I A A
SOL IR NLEITUNG
Anleitung version 1.1 (07-04-2016)
3. Führen Sie das Kabel in das Gerät.
- Bringen Sie in der zu verwendenden
Durchführungsöffnung 3 eine Kabelverschraubung zur
Zugentlastung an.
- Befestigen Sie das Kabel mithilfe der Kabelschellen an
der Kante 4 im Inneren des Geräts.
Warnung:
w
Lassen Sie das Kabel nicht locker liegen oder
hängen.
4. Bohren Sie die Kabeldurchführungen in den Verteilerkästen
nach Maß.
Achtung:
c
Stellen Sie sicher, dass die Kabeldurchführungen so
eng das Kabel umschließen, dass sie wasserdicht
sind.
5. Führen Sie das Kabel in den Verteilerkasten.
6. Schließen Sie das Kabel entsprechend dem
Verdrahtungsplan am Anschlussblock X30 an.
Mehrere Geräte anschließen
Achtung:
c
Höchstens 8 Ventilatoren dürfen an einen
Schaltkasten angeschlossen werden. Dies entspricht
einer maximalen Gesamtgerätelänge von 4 Metern.
1. Entfernen Sie die Abdeckungen der beiden angrenzenden
Verteilerkästen 1 an beiden Geräten.
2. Verlegen Sie das Kabel zwischen den Verteilerkästen.
- Bringen Sie in der zu verwendenden
Durchführungsöffnung 2 eine Kabelverschraubung zur
Zugentlastung an.
- Befestigen Sie das Kabel mithilfe der Kabelschellen an
der Kante 3 im Inneren des Geräts.
Warnung:
w
Lassen Sie das Kabel nicht locker liegen oder
hängen.
I
NSTALLATION
de
de-17
