Instandsetzung; Ventilatorkasten Austauschen - Biddle IsolAir Anleitung

6

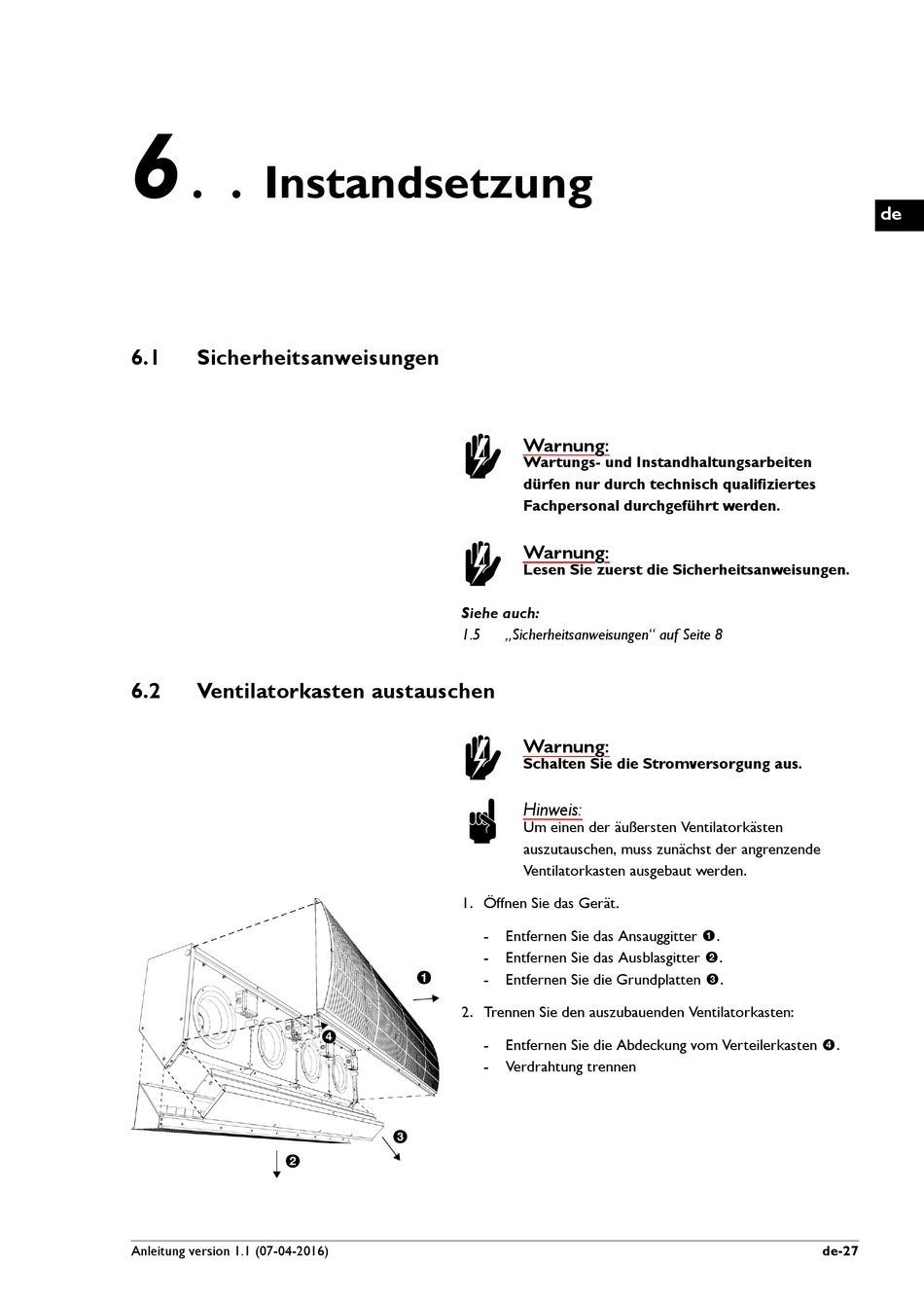

. . Instandsetzung

6.1 Sicherheitsanweisungen
6.2

Ventilatorkasten austauschen

Anleitung version 1.1 (07-04-2016)
Warnung:
w
Wartungs- und Instandhaltungsarbeiten
dürfen nur durch technisch qualifiziertes
Fachpersonal durchgeführt werden.
Warnung:
w
Lesen Sie zuerst die Sicherheitsanweisungen.
Siehe auch:
1.5 „Sicherheitsanweisungen" auf Seite 8
Warnung:
w
Schalten Sie die Stromversorgung aus.
Hinweis:
n
Um einen der äußersten Ventilatorkästen
auszutauschen, muss zunächst der angrenzende
Ventilatorkasten ausgebaut werden.
1. Öffnen Sie das Gerät.
- Entfernen Sie das Ansauggitter 1.
- Entfernen Sie das Ausblasgitter 2.
- Entfernen Sie die Grundplatten 3.
2. Trennen Sie den auszubauenden Ventilatorkasten:
- Entfernen Sie die Abdeckung vom Verteilerkasten 4.
- Verdrahtung trennen
de
de-27
